±1100kV 套管温升试验装置计算

发表时间：2020/7/20 来源：《电力设备》2020年第8期作者：赵磊景亚科罗四维吴耿博

[导读] 摘要：通过对±1100kV 套管计算阻抗计算，选择相应的温升试验设备。

        (中国启源工程设计研究院有限公司陕西西安 710018)
        摘要：通过对±1100kV套管计算阻抗计算，选择相应的温升试验设备。
        关键字：大电流变压器，阻抗，电感。
        1 引言
        ±1100kV特高压是国际上最先进的特输电工程，±1100kV输电线路有着距离远、容量大、损耗低等的优点，是国内未来输电线路首选。±1100kV输电设备安全可靠运行关系到整个输电线路的稳定。±1100kV直流穿墙套管做输电线路中重要的一环，其质量和性能关系到整个电网系统是否能安全稳定运行。本文基于Q/GDW 11679-2017±1100kV《高压直流输电用穿墙套管技术规范》中温升试验要求，对套管温升试验回路进行计算，从而为设备的选择提供参考。
        2 标准要求
        ±1100kV直流穿墙套管按照标准Q/GDW 11679-2017规定，其试验方法采用GB/T 4109-2008的8.7。本文按照±1100kV直流穿墙套套管额定电流为5523A进行计算。
        3.试验回路

        图1：套管温升试验回路
        1）试验回路按照图1布置，图中套管导体总长=31m，套管导体外直径为D外=200mm；内直径D内=180mm，套管导体采用管形母线作为温升试验工作，其长度分别为==2m，==1.5m、=35m，试验工装母线规格为D外=250mm、D内=230mm。
        2）套管高度与大电流变压器出线接头处于同一平面（理想状态）；
        3）大电流变压器外壳接地，不构成回路；
        4）未考虑接地网，支架回路感抗的影响；
        5）未考虑套管屏蔽对感抗的影响；
        6）套管接线排与工装的接触电阻按照10μΩ考虑，本文按照四个接触点考虑；

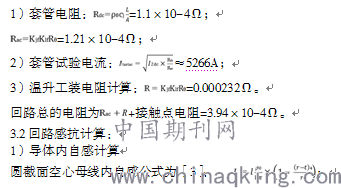

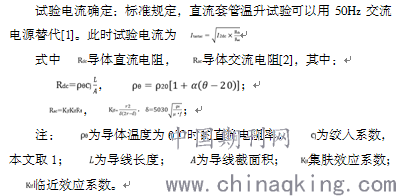

        3.1 回路电阻计算

计算得出：

式中：为导体长度，r为导体外半径，t为导体壁厚。
计算各段导体内自感为：

2）导体外自感计算

3）所有导线连接均为平行布置，互感计算公式为：

式中：为导体长度，D为D为平行导体之间的距离。

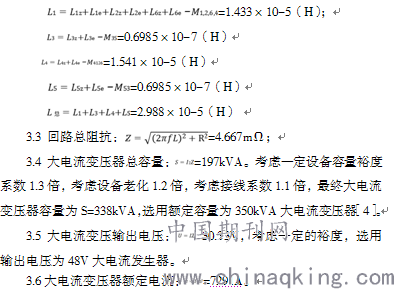

4）回路总电感为：

        4 结论
        通过以上计算得出，±1100kV套管温升试验装置调压器容量为350kVA，大电流发生器额定容量为350kVA，额定输出电压为48V，额额输出电流7291A。
        参考文献：
        [1]高压直流输电用穿墙套管技术规范: Q/GDW 11679-2017 ［S］．
        [2] 中国航空工业规划设计研究院等．工业与民用配电设计手册［M］．北京: 中国电力出版社力，1994．
        ［3］吴励坚．大电流母线的理论基础与设计［M］．北京: 水利电力出版社，1985．
        ［4］王晓琪，吴春风，栗刚，等． 1 000 kV/8 kA 升流装置的研制［J］．高电压技术，2006，32( 12) : 99-103．
