摘 要：为解决油、棉加工企业在生产的秋、冬旺季造成的线路污秽问题，确保线路清洁、电网安全，我们进行了线路清扫器的研制，它是一种操作简单、安全可靠的清扫工具，能大大缩短工作时间，且该工具操作简单、便于携带。本工具采用分体式设计，有两个相互独立构造构成，线路清扫部分及设备清扫部分。
一、研发背景
在油、棉企业生产的秋、冬旺季，线路设备污秽严重，在多雨雾天气下，容易发生污闪设备事故，通常情况下我们经常采用较长的绝缘木棒绑缚扫把等工具进行清扫，没有一款专用的清扫工具。
采用长杆绑缚扫把这种简单的清扫工具开展工作时，由于长时间登高以及昂视作业，容易产生疲劳，如一般情况下，清扫一段70米左右线路及附属的配变及开关设备时大约需要一个小时左右，长时间的高空作业，工作危险性大大增加。由于杆子长度的局限性，清扫范围有限，清扫不彻底，留有死角，而且杆子太长时又不容易把握操作。如何能提供一种操作简单、安全可靠的清扫工具，在缩短线路及设备清扫时间的同时，又既降低了人员高处作业危险系数能是我们迫切需要解决的问题。
二、成果的原理
在对线路清扫器研制中，小组人员经过讨论一致认为应首先将清扫线路环节设备进行优化，不能通过杆的长短来控制，杆子太长会造成操作上不好控制，可采用将清扫设备挂接在线路上进行控制。
方案一：分体式设计，将线路清扫与设备类清扫分开设计，设备类清扫部分可以采用电机带动方式工作，线路类清扫采用将清扫设备挂接到线路上，操作人员站在地面上操作。
方案二：一体式设计，没有线路清扫或设备清扫专用部分之分，
方案论证：
一体式设计的成品大于分体式设计，它的优点是携带方便，不会因为工具零散而有所忽略，但同样由于在实际清扫工作中，受设备间距的影响，容易误碰设备，且清扫死角较多，不容易控制；分体式设计的好处是可以针对线路类及设备类进行单独设计，设计空间较大。本创新工具需要解决的是能实现一种操作简单、安全可靠的清扫工具，在缩短线路及设备清扫时间的同时，又能降低人员高处作业危险系数，因此，小组成员一致同意将方案一定位最佳方案。
线路清扫部分:线路清扫部分由两个活动部分组成，一是毛刷、转动轮、紧压螺栓、滑动框架组成；二是由毛刷、转动轮、固定框架、拉线组成.
在清扫线路时可通过转动轮、紧压螺栓、固定框架联动，根据线经粗细对清扫间隙进行调整，用操作杆将设备挂接到线路上后人工拉动拉线，达到线路清扫的目的，在材质选择上，框架用钢材要有足够的硬度，防止人力拖拉时变形，毛刷毛质不可太软，防止清扫不彻底，也不可太硬，防止工作时损伤导线，不可使用钢制毛刷。
设备清扫部分:设备清扫部分由毛刷、电源、电动机、方向转动装置、操作杆、开关组成。
该装置为以电机带动清扫及人员控制相结合的方式进行工作的，在清扫设备部件不同方向时，可通过方向转动装置调整毛刷的转动方向进行清扫；在毛刷材质选择上毛质同样不可太软，防止清扫不彻底，也不可太硬，防止工作时损伤设备，不可使用钢制毛刷。
工作原理：
.png)

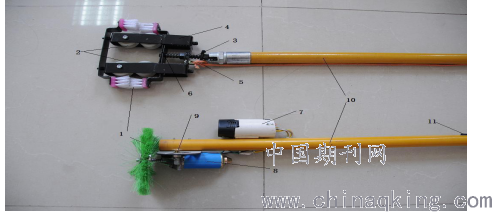

如图所示，线路清扫器部件包括： 1、毛刷，2、转动轮，3、紧压螺栓，4、固定框架，5、拉线，6、滑动框架，7、电源，8、电动机，9、方向转动装置，10、操作杆，11、开关。
本实用新型工具有两个相互独立工作构造。当清扫保险、避雷器等操作杆10能及的范围长度时，打开开关11后，毛刷1在电动机8的带动下，通过方向转动装置9可以轻松的完成对设备的清扫。
当清扫架空线时，工作人员可以通过操作杆10将清扫器挂到导线上，然后通过固定框架4、滑动框架6及紧压螺栓3将导线固定在转动轮2中，此时，工作人员站到地面上拉动拉线5，利用毛刷1对导线进行清扫了。
该成果采用分体式设计进行制作，将线路清扫与设备类清扫分开设计，他的工作原理可简单的概括为利用电机带动对开关、避雷器等设备类进行清扫，利用绝缘长杆将线路类清扫设备挂接到线路上，操作人员站在地面拖拽进行操作。
三.成果的创新点
本实用新型工具有两个相互独立工作构造。既能清扫的完成清扫开关、避雷器设备，也能快速的清扫高空架空线等设备，及方便快捷，又安全可靠。
四.成果的应用
研制成功后，我所在双庙线及范楼线等棉花加工企业线路上进行了实验性清扫，取得了不错的效果，既大大缩短了线路及设备清扫的时间，提高了电网运行能力，又降低了人员高处作业危险系数。
案例：2014年8月20日，供电所组织人员对10kV范楼线旺鑫棉业支线进行了清扫。经40分钟，支线架空线路、客户端配变、跌落保险等设备清扫完毕。此类工作按以前开展情况，大约需要90分钟完工，使用发明工具以后时效大约提高了55%。且清扫后，线路设备较为干净，达到了理想的清扫效果。
五、成果的效益
1、经济效益：由于线路清扫器的使用减少了客户端停电时间，按照当地2016年以棉花加工为主企业从本年10月份始至次年4月份用电旺季每天大约587.79kWh计算，平均每户每小时用电量约为24.49kW（10-12月份加工旺季更多），按加工旺季至少需每半月清扫一次计算，采用线路清扫器后经测试每户可节约30分钟，年度可节约电量8300kWh，而该线路清扫器的制作成本只有150元左右，既每年可产生经济效益6509.92元。
2、社会效益： 线路清扫器的研制，由于其减少了人员高空作业时间，且清扫彻底不留死角，提高了清扫工作质量，在降低人员工作危险系数的同时，又减少了因工作造成的停电时间，提高了电网的供电可靠性。
六、总结
本次活动，达到了我们预期目标，这是我们全体成员发挥团队精神、共同努力的结果。开展活动后，大家有了新的认识和新的动力，为今后取得更好的成绩打下了坚实的基础。
对于我们自行研制的线路清扫器在实际工作中发挥了很大的作用，但同时我们也看到了自身的不足，我们新研制的线路清扫器为分体式结构，如何将分体式改为一体式，且实现携带方便是下一步我们改进的方向。今后，我们将再接再厉，继续为解决更多生产实际中遇到的问题，为提高企业的经济效益作出贡献。
