(中国电建集团河南工程有限公司 河南郑州 450000)
摘要:本文描述了羊易地热电站井口加药系统投运步骤及现场维护保养检查，并在投运过程中发现加药管断裂，通过改造，保证了加药装置长期稳定运行。
关键词：地热电站；井口加药系统；
前言：地热发电一个关键问题就是地热水对管道的的腐蚀结垢，通过对井口的加药可有效的减少管道的腐蚀，延长管道的寿命，这就需要有井口加药装置对生产井口实现连续加药，保证机组连续稳定运行。
1 设备系统及简介：
西藏羊易地热电站1×16MW工程配有井口加药系统，本套加药装置由药剂桶、计量泵、药剂转移泵、药剂输送管、电加热等附件组成。高温分散剂经过转移泵转移至药剂桶，加除盐水搅拌经计量泵加药输送至指定加药点以防止井下盐水蒸发后导致盐分浓缩结晶并在井管内壁附着的情况发生，另外药剂也添加有腐蚀抑制成分，能够抑制盐水内腐蚀离子对金属管壁的腐蚀。
药剂需要加入并下大于200米的加药点，加药点温度大于200摄氏度，压力大于3．0MPa．药剂连续注入， 正常加药量在20－40L/H。
2 加药操作步骤：
2.1药品配制
配制1500L稀释液，将500kg（大约500L）原液（WT-50050）加入1500L配药箱并加入1000kg（大约1000L）除盐水，开动搅拌器10-15分钟即可。
2.2启动药剂转移泵将药剂从配药箱打入药剂桶。
当药剂箱液位低时，手动打开进口阀门，连接好转移泵进口至药剂桶连接管，启动转移泵，当药剂桶高液位时，转移泵自动停止。
2.3启动加药管转盘，将加药管送至井下加药点，达到位置后，转盘开关打至停止位。
2.4启动计量加药泵根据设定或给出的频率将药剂通过加药管把药送至井下加药位置。
2.5药品监督：在生产井口、厂区管道以及回灌井口设置取样点，以此取样化验分散剂浓度，以确定分散剂的加入量。
2.6 电伴热系统，温度低于5度以下需要对药剂桶槽进行保温，注药管和药槽外安装有电伴热装置，通过电控面板上的温度控制仪表进行自动控制，电伴热装置自身同时具备自动恒温控制功能，温度达到设定温度和电伴热自身限位温度时自动停止加热，保持药剂桶槽温度在需要的温度，避免低温冻结。
3加药系统启动注意事项
3.1初次启动要使用除盐水加注，当正常加注后，直至整个注药管充满除盐水，持续加注20-30分钟，验证加注正常后阀门切换至分散剂加注，根据需要的药剂量，加注足够的药剂后可以开启井口主阀。
3.2根据药剂需要的残余量浓度，调整加药量。保持一个较高的药剂残余量是安全的。
3.3只要井口蒸汽流量不停，生产即使停车，分散剂的注药运转也不能停止；分散剂的注药运转取决于井口地热水的排出停止与否；也就是说没有流量就停止加药，只要有流量就加药。
3.4加药装置需要停止时，先关闭生产主阀，再将分散剂切换成除盐水注入整个分散剂管道以保护分散剂管道，直至整个管路充满除盐水后方可停止加药。
3.5如果恢复生产时，最先开的仍然是注药系统，因为注药管内开始是除盐水，因此当分散剂注药至全部挤出除盐水后，再持续2分钟的注入，之后再开启生产主阀，开始生产。
4加药系统停运
4.1系统短期停机
将控制面板上系统按钮旋转至“停止”位置，并将所有开关扳至停止位置，系统按设定的程序关闭所有设备。PLC程序控制器程序停止运行，系统停运。
4.2系统长期停运
将控制面板上系统“手动/停止/自动”按钮旋至“停止”位置，然后将所有控制住面板上的开关扳至停止位置，系统按预设程序关闭所有设备。PLC程序控制器停止运行，系统停运。打开控制柜门，断开所有断路器，及总电源开关，关闭控制柜门。
4.3系统紧急停车
加药系统具备紧急停车功能，如果在非常紧急情况下，可以按下紧急停车按钮，系统将立即处于停止状态。

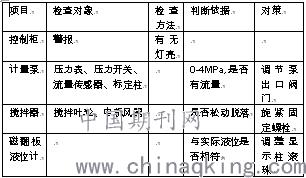

5 保养检查
为了保持整体设备处于良好状态，防止运转低效或至失误，充分发挥各部件作用，提高装置整体的运转效率和使用寿命，必须对设备进行日常检查，以确保机器的良好工作状况。
.png)

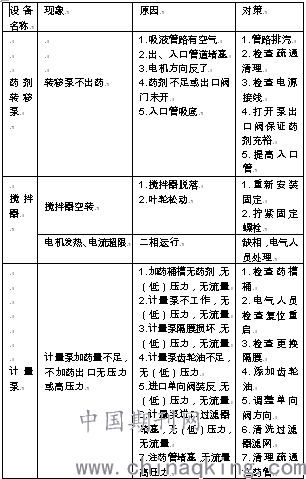

故障现象可能原因及对策
.png)
6 投运问题及改造
6.1问题简述
药剂需要加入井下约200米的位置，加药管也就需要深入井内200米，2018年8月，在进行蒸汽管道吹扫过程中，加药装置正常投运，随着蒸汽流量的增加，当蒸汽流量达到200t/h时，发现加药管断裂，加药装置停止运行。
.png)
6.2问题分析
加药系统流程：药剂经过加药泵升压后由加药管经过滑轮、重锤等装置下降至生产井深200米处，并达到连续加药的过程，在加药装置第一次投运，管道吹扫过程中，发现加药管断裂，断裂处在如上图打叉位置，并带有磨损痕迹，经分析认为，随着生产井蒸汽流量的增加，加药管在出口三通处与管壁（上图阴影部分）产生强烈的碰撞摩擦，从而使加药管断裂加药装置停运。
6.3问题解决方法
.png)
分析认为：由于生产井蒸汽流量的加大，冲击加药管与管壁摩擦碰撞，使加药管断裂，因此我们需要在出口三通处加装一个保护套管来减少加药管与管壁的碰撞，如上图阴影部分，现场套管实物如右图所示。
6.4试验过程
2018年08月，加药装置进口改造完毕，重新打开生产井口阀门，逐步加大井口蒸汽流量至满负荷300t/h，井口加药装置运行正常，加药管运行正常，井口加药装置改造成功。
结语：地热生产井需要增加井口加药装置，这样保证管道长期运行，为避免加药管出现同样问题，可参照此以上方法提前改造，保证系统安全稳定运行保证机组安全稳定运行。
参考文献：
1 羊易地热电站OEC操作手册
2 加药系统操作手册
