摘要：本文主要对塔吊超长附墙施工技术要点进行了分析与探讨，以供同仁参考。
关键词：塔吊超长附墙；施工技术要点
一、概述
随着我国城市建设用地的日益紧张，我国的住房建设开始向着高层化发展。在建筑修建过程中，塔吊是常用工具。随着建筑的高层化，塔吊的附墙的也越来越重要，附墙安装的质量，直接影响到工程施工的安全。因此，对于塔吊附墙安装的问题必须加以重视。笔者曾负责某地铁TOD项目，该项目规划有200m塔楼一座（顺德区在建最高建筑），100m人才公寓一座、商业综合体一座。项目建设用地面积约37214.61平方米，总建筑面积244150.22平方米，地上建筑面积172354.56平方米。本项目选用W6013-6A塔机进行附墙施工，下面就对该项目塔吊超长附墙施工难点及技术要点进行分析与探讨，以供同仁参考。
二、W6013-6A塔机顶升和附着要求
塔吊升降节方法参照该塔吊使用说明书上要求执行。塔吊升降节作业过程中，必须有专人指挥，专人照看电源，专人操作液压系统，专人拆装螺栓。操纵室内只准一人操作，必须听从指挥信号。顶升前应预先放松电缆，其长度宜大于顶升总高度，并应紧固好电缆卷筒。塔吊升降节时，必须调整好顶升套架滚轮与塔身标准节的间隙，并按规定使塔吊起重臂和平衡臂处于平衡状态，并将回转机构制动住。根据厂家提供W6013A-6塔机附墙计算书的结构受力要求，建筑结构受载请土建部门验算,结构中的预埋件由土建部门设计并埋设（如有对附墙有影响的结构必须后做），必须满足受载要求，确保安全。请土建部门在塔机塔身周围和建筑物结构附墙处（每道附墙向下1米高度）搭设操作平台。附着操作过程中，塔机起重臂吊重，必须处于平衡状态，保证建筑物和附着件连接可靠。用二台经纬仪从二个方向测量调整塔机附着下塔身垂直度≤2/1000，附着上塔身垂直度≤4/1000，塔机附着杆倾斜角不得超过10度。附墙要求超过30米才上附墙,小于45米只要一层附墙,小于60米则要两层,小于70米则三层,小于80米则四层,60米以上80米以下要保证塔身悬高不超过18米。”本工程楼高200m，每隔18m附墙，附墙联接耳板由施工部门进行焊接，其焊缝必须符合焊接要求。附着和顶升施工完成后，经验收合格后方可使用。
三、塔吊超长附墙W6013-6A塔机主要参数
（1）W6013A-6A塔机性能。本塔机为中联重科股份有限公司生产制造：最大工作幅度60m，独立高度（14节标准节）时钩底高度40.5m，最大起重量6t，末端起重量1.3t，额定起重力矩为1000kN·m。塔吊标准节规格为1600*1600*2800。

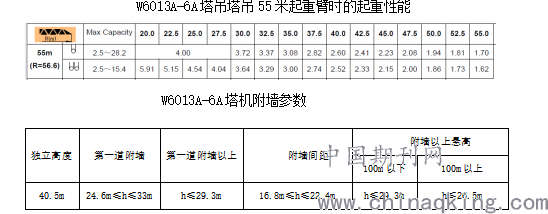

W6013A-6A塔吊塔吊55米起重臂时的起重性能
.png)
W6013A-6A塔机附墙参数
独立高度 第一道附墙 第一道附墙以上 附墙间距 附墙以上悬高
100m以下 100m以上
40.5m 24.6m≤h≤33m h≤29.3m 16.8m≤h≤22.4m h≤29.3m h≤26.5m
（2）塔机附墙杆加工制作形式为：第1-5道附墙拉杆：20#槽钢双拼成截面200*200mm截面的格构，缀板180*130*8mm，间距500mm，材质为Q235，带调节丝杆；第6道超长附墙拉杆：由L80*8拼成截面为350*350的格构，缀条型号为L40*4,间距600mm, 材质为Q345B，带调节丝杆。

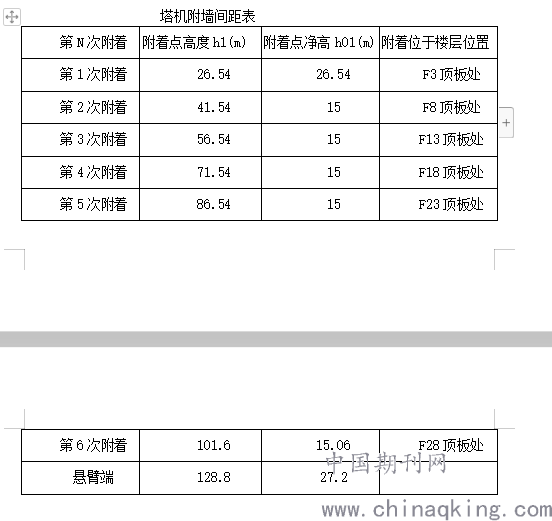

塔机附墙间距表
.png)
四、W6013A-6A塔机附墙施工工艺

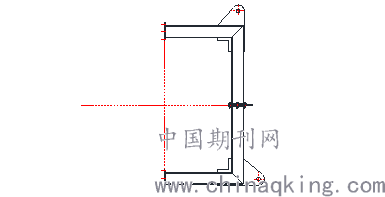

（1）在地面拼装好附墙框（拼成C字形）
.png)

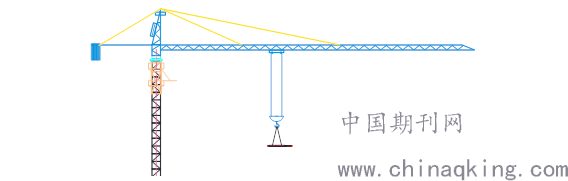

（2）用塔机挂钩吊起附墙框按下图布置在标准节上
.png)

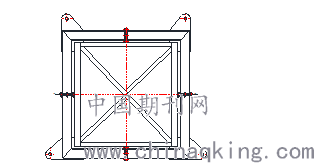

（3）按上述步骤安装另一半。
.png)
（4）紧固好螺丝保证附着框顶紧塔机标准节。
（5）在地面上吊起一根拉杆（注意拉杆的长短，需一一对应）。
.png)

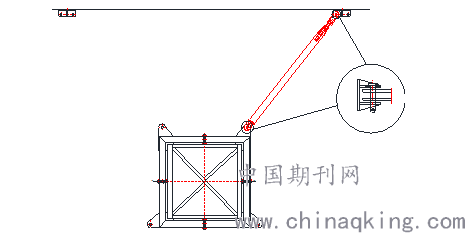

（6）安装第一根拉杆
.png)
安装好拉杆后两端耳板各插入一根销轴并开好开口销。
.png)
（7）按上述步骤依次安装剩余4根拉杆并使用调节丝杆张紧。
（8）在调节丝杆上加黄油防锈蚀。
（9）检查各螺栓是否紧固到位。至此完成一道附着的安装，如还需安装按上述步骤重复即可。
五、W6013-6A附墙顶升施工安全措施
顶升加节前：顶升加节小组成员按职责分工进入各岗位。检查液压系统工作是否正常，液压油压力应符合规定，保持稳定，活塞杆伸缩无卡阻现象。调整顶升套架导轮与塔身主弦杆之间的间隙应适当。
顶升加节过程：顶升加节过程要专人负责指挥，专人操纵液压压泵，专人扶扁横梁，专人拉爬爪和安装轴销（螺栓等），精力集中，坚实岗位。夜间进行顶升加节作业时必须有足够的照明。风速超过四级或说明书中规定的风速时，严禁进行顶升加节作业，在顶升加节过程中，如大风突至，应立即停止顶升加节，并使上下塔身联固。在顶升加节过程中，如遇卡阻或其它故障，必须立即停机检查，故障未经排除，不得继续顶升加节。作业人员必须集中精力，专心操作，不得探头伸手，不得进入引进轮道范围，以免标准节突然移动轧伤。

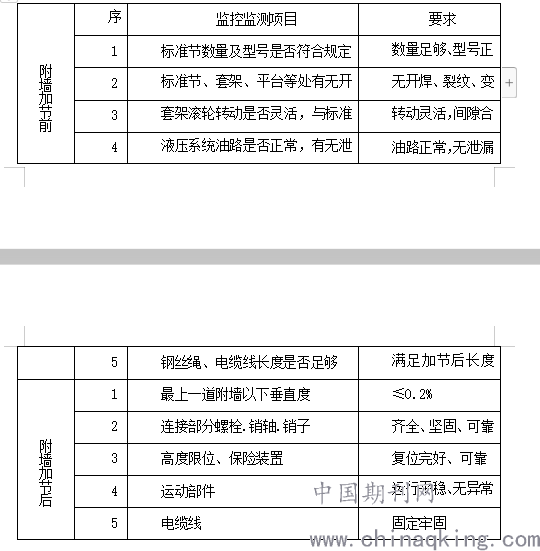

六、塔机附墙施工时监控监测要求

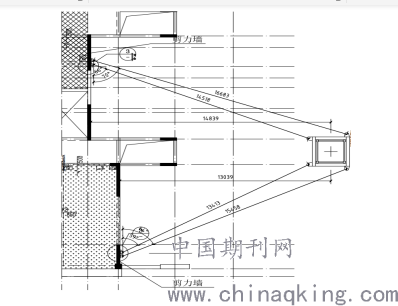

附着点2处，楼板与附着基本同高可有效抵抗附着水平力，附着拉力直接作用在剪力墙上，外排锚栓距楼板距离为70mm，由此可知，剪力墙受附着点的力主要为剪力，只需对其进行受剪斜截面验算即可。每处附着点的最大拉力为350KN,附着有两行三列锚栓，两行锚栓分别位于楼板上下两侧，对此区域剪力墙进行抗剪验算，两侧锚栓各受一半力，所以受力为350/2=175Kn。
.png)
七、结语
综上所述，在高层建筑施工过程中，对塔机附墙形式进行优化设计，能够符合施工现实需求，并且保证安全性与经济性。本工程塔吊超长附墙施工过程中，由于设计施工方案得当，整体稳定性好，未出现任何安全事故，为整个工程施工创造了很好的条件。
参考文献
[1]《建筑地基基础工程施工质量验收规范》（GB 50202-2018）
[2]《塔式起重机安全规程》（GB 5144-2006）
[3]《起重机钢丝绳保养、维护、安装、检验和报废》GB/T5972-2009
[4]《塔式起重机设计规范》（GB/T 13752-2017）
[5]《塔式起重机混凝土基础工程标准》（JGJT187-2019）
[6]《建筑施工塔式起重机安装、使用、拆卸安全技术规程》（JGJ196-2010）
[7]《施工现场临时用电安全技术规范》（JGJ46-2005）
[8]《建筑机械使用安全技术规程》（JGJ33-2016）
[9]《建筑施工安全检查标准》（JGJ59-2011）
[10]《高空作业机械安全规则》（JGJ5099-1998）
[11]《建筑施工高处作业安全技术规范》（JGJ80-2016）
