摘要：框支撑幕墙施工中的防火封堵，存在着材料、工序、操作不规范的现象，给后期使用留下火灾扩散的隐患。本文就是在高层框支撑幕墙施工做法上进行分析，并提出改进做法，以期使我们的幕墙防火封堵施工质量得到提高，减少火灾隐患。
关键词：框支撑幕墙 防火封堵 分析与改进
幕墙在高层建筑中日益广泛使用，但高层幕墙建筑的封闭特性，使得一旦发生火灾事故，易形成烟囱效应，浓烟和火苗通过幕墙与主体外墙结构的间隙迅速蔓延，火灾扩散速度快，会极大危及人们生命和财产安全。
目前，我国尚缺乏幕墙防火封堵构造设计的行业性技术标准，实际的设计工作缺乏详细的科学指导和检测检验，关于防火封堵的设计要求和细部节点，多是根据防火规范出具的指导性意见。因而施工人员是否领会防火规范要义，从而确保幕墙防火封堵施工质量合格可靠则显得极为重要。本文即是结合幕墙建筑的火灾特点，就常见的高层框支撑幕墙的防火封堵问题进行分析，对施工做法和质量要求进行规范，从而科学的指导施工。
一、幕墙防火封堵设计情况
我国的幕墙防火封堵设计思路是通过阻断火势蔓延路径，结合建筑平面布局与功能，在层间结构梁板、竖向防火隔墙、实体门窗洞口处，设置密闭封堵措施来防止火势进一步升级，以达到有效预防和降低火灾危害。
常见框支撑幕墙防火封堵节点设计做法为:楼层结构梁板等层间水平防
火封堵隔离采用不小于100mm的岩棉封堵，用不小于1.5mm的镀锌钢板固定承托；竖向隔墙板、洞口边缘用不小于1.5mm的镀锌钢板固定包夹住不小于100mm的岩棉，以实现隔断火焰传播途径的目的(也有结合室内装饰用硅钙板、矿棉、玻璃棉等不然材料封堵的，原理做法基本近似)。

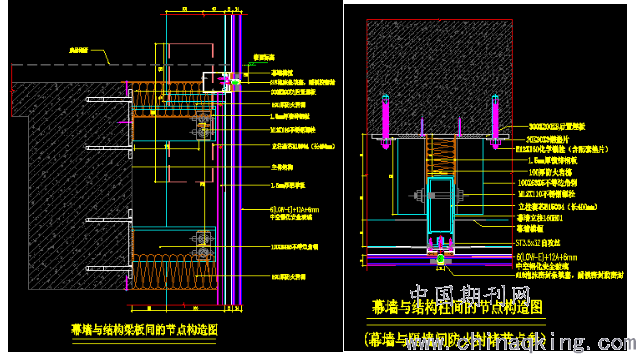

常见防火节点设计见下图：
.png)
二、框支撑幕墙防火封堵施工常见问题
惯常的设计做法直观易理解，现场适应性强，工人施工较为简便，从规
范角度看也满足防火封堵的要求。但实际施工中却经常出现一些问题，主要集中在以下几个方面：
①设计一般仅在幕墙设计总说明中提出幕墙主体的耐火极限，对1.5mm的镀锌承托板，未详细说明是否需要涂刷防火涂料。施工人员往往理解为不需涂刷，造成火灾中，镀锌承托板受高温作用很快变形或脱落，使幕墙封堵隔离的防火性能大大减弱乃至失效。
②镀锌承托板在实际施工中，往往采用密铺的办法，未对板与板之间进行搭接、固定，使镀锌承托板的整体性不好，空隙较多，给火灾蔓延留下隐患。
③作为防火封堵核心的岩棉板，设计既未对岩棉容重提出参数要求，也未对岩棉板的固定进行详细规定。一般就是简单满铺，不做任何固定。这样在火灾中，巨大的烟气流易将未固定的岩棉板冲开、吹散，使岩棉无法继续起到阻隔火焰、烟气的作用。
④镀锌封堵板加工制作时，由于施工精度控制原因，会在幕墙面材（石
材、玻璃、铝板等）同镀锌封堵板之间预留约10mm缝隙，但这个缝隙在封堵完成后通常并不处理,或使用橡胶、泡沫条等易燃材料进行嵌缝,给火灾时的烟气蔓延留下隐患。
三、幕墙防火封堵施工常见问题简析
1.幕墙防火封堵认识不足是施工问题的首要原因
“认识决定行为”，说明了思想认识对具体行为具有关键的指导作用。对防火规范中幕墙防火要点没有正确而充分的理解，是施工人员主观因素外产生施工问题的主要根源。因而必须先要对规范正确认识，而后才能有施工正确的结果。
2.缺乏详细的防火封堵标准是幕墙防火封堵施工问题的重要原因
目前，由于我国尚无幕墙防火封堵构造技术标准，因而设计图纸中防火
封堵的设计要求和构造节点，多是根据防火规范出具的指导性意见。这就要求施工人员在吃透幕墙防火规范条文的基础上，结合实际情况完成合理可靠的施工做法。
四、常见防火封堵施工问题的改进措施
1. 正确理解防火规范
根据最新版建筑设计防火规范GB50016-2014幕墙条文和说明，以及相关规范条文及标准，对幕墙防火规范的正确理解应是：
（1）涉及幕墙防火的规范均为强制性条文，施工中必须无条件严格遵守。
（2）在施工中应高度重视幕墙防火封堵的三大节点。①幕墙系统与周边防火分隔构件之间的缝隙；②幕墙系统与楼板或者隔墙外沿之间的缝隙；③幕墙系统与相邻的实体墙洞口之间的缝隙。
（3）规范对高层幕墙的防火封堵的材料耐火性已指明：应采用岩棉、玻璃棉、硅酸铝棉等不燃、质轻材料做防火封堵填充。
（4）要求封堵缝隙用具有一定弹性和防火性能的材料填塞密实，防止
漏烟、串火。
2.防火封堵应细化节点标准做法

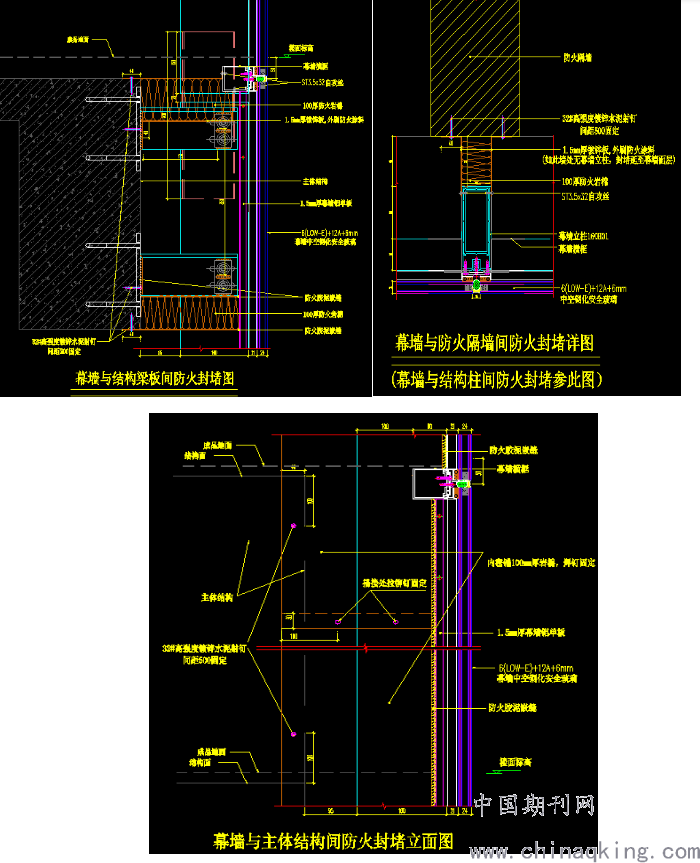

针对幕墙防火封堵常见问题，根据设计图纸和对防火规范的正确理解，施工单位应细化幕墙防火封堵设计图纸，将原设计防火规范指导性意见，细化为现场施工可操作性做法。详见下图
.png)
改进防火封堵施工的做法如下：
（1）在框支撑幕墙工程完成主结构且尚未粘挂面层前，应根据现场量测
防火封堵部位的尺寸，尽快备材备料，按图实施防火封堵。
（2）镀锌板在主体墙梁板柱的固定面宽应≥40mm，用32#高强水泥射钉
按间距≤500mm固定，在靠近上下结构梁板边缘处，射钉间距应≤100mm。
（3）在幕墙的层间和竖向防火封堵详图中，镀锌板之间应≥30mm的搭
接，并用拉铆钉或自攻丝按≤500mm间距固定，缝隙处用防火密封胶嵌缝，使防火封堵形成整体。
（4）岩棉板应根据填塞空间尺寸需要裁切，紧密满铺于需填塞封堵的空
间内。宜选容重约80kg/m3，厚度100mm的岩棉，其耐火时间可达1.5h。
（5）对于岩棉板的防火封堵固定，应采用岩棉板固定焊钉的办法实施。焊钉是由镀锌板加低碳钢丝铆制而成的，底盘直径30mm左右，丝径约1.8mm。长度小于岩棉板厚度5～10mm即可。使用时，先将岩棉板逐块密铺在承托镀锌板上，然后用焊钉枪将焊钉底盘吸入，将钉尖端插入岩棉，直接点焊在镀锌板上即可，焊钉间距宜≤500mm。这样可使岩棉板与镀锌板结合成整体，确保防火封堵的整体性、严密性。
（6）幕墙面材同镀锌板之间预留缝隙，应控制在10mm内。在镀锌承托板固定且幕墙面材完成后，应用防火密封胶对缝隙进行封闭，以杜绝火灾时烟气从缝隙串流。
（7）在完成全部防火封堵后，还应对镀锌板和金属螺钉涂刷防火涂料，防火涂料的涂层厚度，根据设计构件耐火时间结合产品检测报告选用，一般分二次涂刷，厚度不小于1.5mm。
五、质量检查与验收
根据《建筑装饰装修工程质量验收标准》GB50210-2018规范要求，幕墙的防火构造施工属隐蔽工程，因此防火封堵的质量验收应进行隐蔽验收记录。
1.检验批的划分：
（1）相同设计材料工艺和施工条件的幕墙工程，每500～1000m2划为一个
检验批，不足500m2按一个检验批；
（2）同一单位的不连续幕墙工程，应单独划分检验批；
（3）对异形或特殊要求的幕墙检验批划分，应根据其结构工艺特点和幕
墙工程规模，由监理（或建设）单位和施工单位协商确定。
2.检查数量：
（1）每检验批每100m2应至少抽查一处，每处不小于10m2。
（2）对异形或特殊要求的幕墙工程，应根据其结构和工艺特点，由监理
（或建设）单位和施工单位协商确定。
3.质量要求：
（1）镀锌承托板不应与幕墙玻璃直接接触；
（2）镀锌承托板的连接与固定应可靠牢固，不得松动；
（3）防火材料的厚度等参数的选择应满足设计耐火极限要求；
（4）防火材料的设置应符合图纸及规范要求，填充应饱满均匀，表面密
实平整，固定牢固；
（5）防火封堵构件间的缝隙，均应用防火密封胶嵌缝处理，不得遗漏；
（6）防火封堵质量的检查方法应以现场观察和检查隐蔽工程记录进行；
六、结束语
以上为个人多年项目施工管理中，在高层框支撑幕墙工程防火封堵施工方面的一些管理思考和改进意见。总之，对于高层建筑的幕墙工程而言，施工人员一定要先在思想上高度重视防火的重要性，然后根据高层幕墙建筑火灾的特点，严格按照设计图纸、规范标准并结合工程现场实际情况，认真做好防火分隔和封堵施工工作，确保人民群众的财产和生命安全。
参考文献
[1]《建筑设计防火规范》（GB 50016-2014）
[2]《建筑装饰装修工程质量验收标准》GB50210-2018
[3]《玻璃幕墙工程技术规范》（JGJ102-2013）
