摘要：针对在日常生产过程中更换阀门或拆卸流量计时，有时遇到工艺变形的情况，损坏的阀门很难从工艺上取下，需要用撬杠捌工艺，既费力，又不安全，撬棍打滑容易伤到其它工人。拆流量计时，如果操作不当，会损坏流量计，造成材料浪费。根据上述问题，研制了法兰盘张开器，本文阐述了法兰盘张开器的结构、工作原理及技术参数，经现场应用取得了明显效果。
关键词：法兰盘 张开 法兰盘张开器
一、前言
1法兰盘
法兰盘又称法兰，通常是指在一个类似圆盘状的金属四周开几个固定用的孔用来连接管线。法兰盘在机械领域上应用最为广泛。
2法兰盘的作用
用于管子与管子相连接的金属零件。法兰盘可以采用螺纹连接和焊接连接以及卡套连接。低压小直径的法兰盘有采用螺纹连接和卡套连接。高压和低压大直径的法兰盘都是采用焊接连接。不同压力的法兰盘的厚度和连接螺栓直径和数量是不同的。
二、法兰盘张开器
1张开器的结构

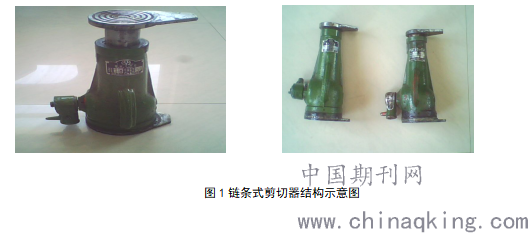

该工具由螺旋千斤顶、法兰盘、上支撑片、下支撑片组成。（如图1所示）
.png)
螺旋千斤顶：采用5t的螺旋千斤顶，上下接触面与法兰盘采用焊接连接。
法兰盘：焊接在螺旋千斤顶上下两个接触面，直径大小与千斤顶的接触面一致。
上支撑片：焊接在螺旋千斤顶上面的法兰盘上。
下支撑片：焊接在螺旋千斤顶下面的法兰盘上。
2张开器的工作原理
利用螺旋千斤顶的原理，将螺旋千斤顶的上下接触面个焊接一个法兰盘，并根据管线工艺上两法兰盘的间隙，分别焊接出两个支点。这样就做成了一个法兰盘胀开器，根据两法兰的间隙，旋转螺旋千斤顶，即可对法兰产生一个向外顶的外力，便可将法兰顶开。可通过千斤顶的方向变换器，改变千斤顶的运动方向，可向内运动，使法兰恢复原状。。
3主要技术指标
(1) 采用5t的螺旋千斤顶。
(2) 螺旋千斤顶上下的法兰盘必须与千斤顶大小一致。
(3) 螺旋千斤顶与法兰盘采用焊接连接。
(4)上下支撑片与螺旋千斤顶上的法兰盘也采用焊接连接。
三、现场应用情况

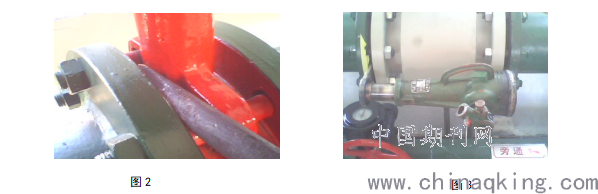

该工具在联合站使用，全站有流量计20多个，每个流量计按1.5万元计算，每年对流量计进行2次校验，可减少材料费损失达70多万元。同时，减少员工的劳动强度，操作安全、方便。（图2未使用张开器拆卸阀门，图3使用张开器现场应用情况）
.png)
四、结论及认识
（1）节约了材料费的支出。
（2）拆缷时省时省力。
（3）拆缷时保障了工人的安全。
作者简介：姓名：张洪伟，大庆油田公司第八采油厂，注输泵修理工，高级技师。
