摘要：大体积混凝土结构施工需要使用大量混凝土，完成结构一次性浇筑，使结构裂缝产生几率较大。基于此，本文对土木工程建筑中大体积混凝土结构施工要点展开了分析，然后从材料配比、混凝土浇筑等多个方面提出了相应技术措施，从而使结构裂缝问题得到有效防控，为建筑施工提供质量保证。
关键词：土木工程建筑；大体积混凝土；结构施工
引言：在城市建筑过程中，土木工程建筑为重要组成部分，通常结构体积较大，需要完成大体积混凝土结构施工。结合施工实践可知，容易发生结构裂缝，导致建筑施工质量受到影响。因此，还应加强土木工程建筑中大体积混凝土结构施工技术研究，以便科学进行工程建设，为工程可持续发展提供保障。
1土木工程建筑中大体积混凝土结构施工要点
在土木工程建筑中，应用大体积混凝土结构施工技术，需要注意提升结构抗裂性，使结构温度应力得到有效控制，以免结构产生裂缝，导致工程施工质量受到影响。增强结构抗裂性，还要合理进行材料配比。结构内部发热主要由水泥水化热引起，还应加强用量控制，通过反复实验提出最佳配比方案。现场施工阶段，应严格按照配比进行混凝土配制。在结构中添加配筋和添加剂，可以使结构强度得到提升，减少结构自缩情况，也能达到预防裂缝产生的目标[1]。在混凝土结构浇筑阶段，容易产生温度应力，使结构产生裂缝。在夏季气温较高条件下，为防止温度过高引发温度应力，应在早晨或傍晚进行混凝土浇筑，并采取降温措施，如预埋水管加强结构内部散热，使结构内外温差得到有效控制。此外，结构施工后应避免地基移位，以免结构受到扰动。在完成混凝土浇筑后还应加强养护，通过洒水控制环境温湿度，继而使结构裂缝缺陷得到有效防控。
2土木工程建筑中大体积混凝土结构施工技术措施
2.1材料配比控制

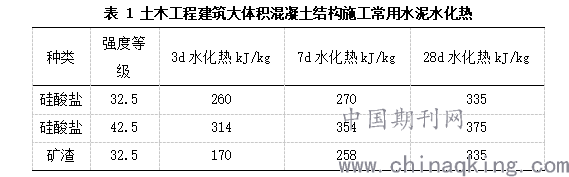

在土木工程建筑实际施工过程中，还应加强混凝土材料配比控制。在水泥材料选取上，还应尽量使用水化热较低的材料，如表1所示，通常选用硅酸盐水泥和矿渣水泥，能够使水化热维持在42.5-52.5℃范围。结合地区温度条件，还应加强水泥使用量的控制，使结构密实度和强度得到保证的同时，添加20%左右粉煤灰防止结构产生水化热过高问题。适量添加骨料，也能使水泥用料得到减少，并使材料粘结度和强度得到提高。此外，在配比设计上还应适量添加缓凝剂、膨胀剂和减水剂等材料，使水化热得到进一步控制，继而使结构的完整性得到保证。在施工前，需对材料质量检验报告进行检查，确保各种材料合格证书齐全，能够达到质量控制要求。在实验室完成配比设计，还要在现场结合实际施工条件进行适当调整，根据得到的真实参数加强材料性能控制，保证配置的混凝土施工效果稳定。
.png)
2.2混凝土生产管理
在混凝土生产方面，由于混凝土用料较大，同时需要对结构进行一次性浇筑，还应提前做好原料准备，并对使用的搅拌机等机械设备进行检查，确认能够维持良好运行状态，确保能够连续提供质量稳定的混凝土。在混凝土搅拌过程中，应加强配比和坍落度控制，环境温度较高应在棚下搅拌，并添加低温水或利用冷水提前完成碎石料冲刷。春秋季节早晚温差较大，还应在白天温度相对稳定环境中施工。在混凝土生产过程中，需要加强材料性能监测，以便使混凝土质量得到保证。为加强施工温度控制，可以在泵管上进行草袋缠绕，通过喷洒冷水降温确保泵送混凝土温度达到要求。根据标示好的结构施工厚度，应在各区域完成充足泵机的配备，并严格按照施工顺序进行结构施工。
2.3施工过程管理
在大体积混凝土结构施工期间，需要完成模板施工、混凝土浇筑等操作，还应制定明确施工流程，加强各个环节施工管理。模板施工可以采用砖胎膜板或木模板，保温效果较好，可以使热量传递速度得到控制，避免因热量散失过快出现温差过大问题。如果需要采用钢模板，还应完成保温层设置。在土木工程建筑中，混凝土厚度通常达到1cm，可以在底部和顶部钢筋位置设置25号钢筋，保证结构内部温度得到均匀分布[2]。上下钢筋采用焊接方式搭接，使结构收缩程度得到减小。在钢筋绑扎期间，还应严格按照配筋要求进行施工，并保证钢筋绑扎牢固性，促使热量能够通过钢筋有效传递。在排空前，还应检查模板支撑力和稳定性，确认能够达到施工要求。为加强结构温度应力控制，应在模板中完成冷却水管和传感器布置，用于对混凝土结构进行降温和测温，保证结构内外温差不超25℃。
大体积混凝土结构浇筑采用分层方法，保证水化热得到有效散发。在浇筑过程中，还应将高度控制在2m以内，以免混凝土发生离析问题。而各层浇筑厚不超1.5m，在混凝土初凝后才能进行下一层结构浇筑。浇筑施工期间，应安排专人进行振捣，并加强监管，避免出现漏振或振捣不实情况，通常时间不超25s。振捣作业应确保设备不与钢筋或模板等接触，在混凝土表层泛浆，同时未出现气泡时应停止振捣。发现泌水情况，应利用海绵进行吸收。
2.4结构养护技术
完成结构浇筑后，应加强养护，在表层设置补水软管，上部覆盖塑料薄膜和保温草帘。在软管之间，应当保持100mm距离，并开设5mm小孔，定时注入适量水，使混凝土结构表面保持湿润。刚刚浇筑完成，水泥将迅速发生水化，热量散失较快。通过保温保湿，能够避免表面温度散失过快。在加强表面温度控制的同时，需要加强内部温度监测，发现内外温差超出25℃应向冷却管中注入冷水，减少内外温差。在实际施工过程中，还要结合具体工况采取相应的养护措施，以便使结构内外温差得到有效控制。而养护时间应在14d以上，直至内外温度达到要求后可以终止。针对梁柱、插筋等位置，还应进行重点养护，做好表面覆盖，以免结构出现裂缝。
结论：综上所述，在土木工程建筑中进行大体积混凝土结构施工，结构裂缝产生主要是受到了结构自缩和温度应力等因素影响。为加强这些因素控制，还应保证混凝土配比科学，并对混凝土生产、浇筑等各个环节进行严格管理，通过减少水化热、温度应力等措施避免结构裂缝产生，继而使结构施工质量得到有效控制。
参考文献：
[1]许超.研究土木工程建筑中大体积混凝土结构的施工技术要点[J].建材与装饰,2020(09):14-15.
[2]梁航.大体积混凝土结构施工技术在土木工程建筑中的应用探析[J].门窗,2019(19):122.
