【摘要】随着时间的推移，各国对智能小车的研究越来越深。本设计就采用了STC89C52单片机为控制核心，利用光的直线传播原理，通过光敏电阻接收到四周的光源强度，再进行比较分析和计算出小车和光源之间的距离长度，来实现小车的启动、行进和转弯等功能的调整。
【关键词】STC89C52，光引导，智能小车
1.前言
由于现代人对电子产品、AI技术、信息技术等需求量的增加，促使智能化技术的研究越来越深，智能化的强度越来越好，应用领域也获得很大的增加。在对于航天、海艇、扫地机器人、无人飞机等各个范围。光引导智能小车也以快速发展的电子设施为基础，在市场占据一席之位。其运用了运动控制技术、光引导技术、信息技术等多种高科技技术。主要是由光源识别、电机控制及超声波避障等功能模块构成。而如今的AI技术发展状况越来越好，其中各国将它运用到军事演习、士兵模拟训练等多个领域。我国在航天航空中就多次的运用这些技术。
2.光引导智能小车的设计方案

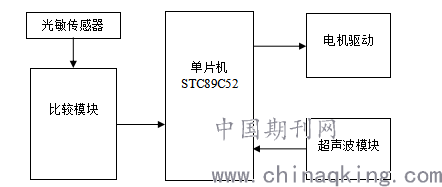

光引导小车主要采用单片机作为整体系统的控制中心，利用光的直线传播原理，通过光敏传感器接收到不同方向的光强，再进行比较分析和计算出小车和光源之间的相对位置，来实现小车的启动、行进和转弯等功能的调整。用超声波模块，对小车和前方障碍物之间的距离进行实时检测，来防止小车在行驶过程中遇见障碍物。
.png)
3.光引导智能小车的硬件设计

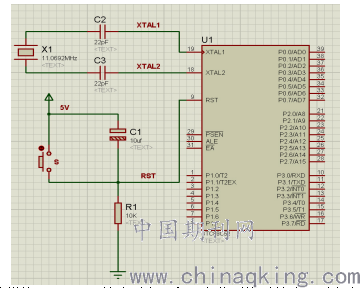

该设计主要采用STC89C52单片机，它是一款集成ROM / EPROM的微控制器，使其最小的系统简单可靠。在构建最小应用系统时包含时钟电路、电源电路和复位电路。
.png)

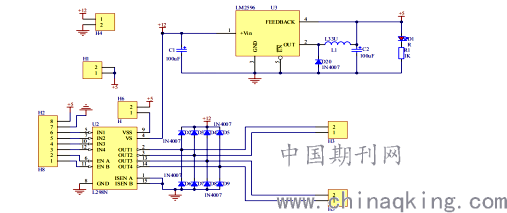

电机驱动模块： L298N芯片引脚5和7脚分别接到单片机引脚上，驱动电机1。当2脚输入高电平，3脚输入低电平时，电机正转；相反当2脚输入低点平，3脚输入高电平时电机反转。引脚10和12分别接到单片机引脚上，驱动电机2。当13脚输入高电平，14脚输入低电平时，电机正转；相反当13脚输入低点平，14脚输入高电平时电机反转。
.png)

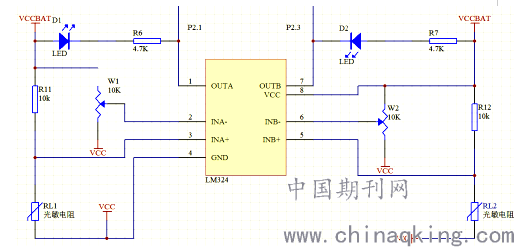

信号接收系统：主要包括检测光源模块和比较电压模块两大部分。这部分完成了光信号到电信号的转换，使光信号的改变得以在单片机的输入上体现。
.png)
超声波模块：使用了HC-SR04超声波传感器测距模块。通过HC-SR04不断的发出超声波进行实时检测小车与前方障碍物的距离大小。
.png)
4.光引导智能小车的软件设计

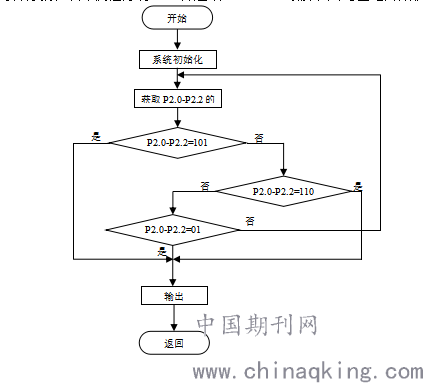

系统首先完成STC89C52内部初始化的工作，然后通过光敏电阻进行光源的检测，并将光源方向信号传送给单片机。当检测到的光源强度右侧大于左侧时，小车将向右行驶，单片机程序将110传送给P2.0-P2.2引脚，因此左电开始机驱动。
.png)
5.光引导智能小车的调试

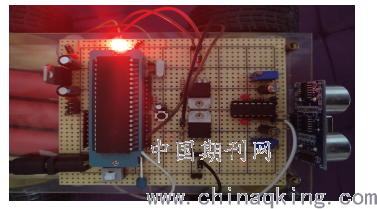

当小车使用超声波模块，而光源也正对着小车的光敏电阻时，可以使用进行多次对光，但又不能把所有的时间都去对光，这里就可以采用中断的方式，在小车进行避障延时时，不断的让光敏电阻去对光。
.png)
结论
本文研究了如何利用可见光来指引小车行进，光引导智能小车区别与传统的循迹小车所依赖于的黑线。例如：现在的医院运输药品或血液，只需人为设置基础聚光点，小车可以直接根据光源来进行运输。虽然在光引导小车测试过程中，能够很好地实现寻光功能，但是仍有一些不足之处需要改善。
参考文献
[1]崔才豪,张玉华,杨树财.利用Arduino控制板的光引导运动小车设计[J].自动化仪表.2014.
[2]赵佳琪.基于Creo平台的水下生产设施典型部件虚拟装配系统研究[D].天津大学.2014,(05).
[3] 吕诗如,屈子琦,胡正国.基于HV9910的LED驱动电路设计[J].湖南工业大学学报.2016,(6).
[4] 索南尖措,杨建,周欢欢.基于STC89C52单片机的智能小车的设计[J].信息安全与技术.2004.
论文基于黑龙江大学生创新创业训练项目：项目名称：基于光引导小车应用机器人创新设计；项目编号：201913299008
