摘要:本文介绍了低应变反射波法的测试原理和测试方法,应用有限元软件ABAQUS模拟了完整桩、扩径桩、缺陷桩的典型反射曲线。
关键词:低应变;数值模拟;ABAQUS
一、低应变反射波法原理介绍
(1)原理介绍
低应变动力检测视桩为一维弹性体。当用手锤敲击桩顶后,产生应力波沿桩身向下传,根据一维波动理论:应力波在波阻抗变化处或桩底产生反射,反射到桩顶的应力波通过安装在桩顶的拾振器接收,并用采集仪记录下来,整个过程由计算机控制。检测得到的波形反映出桩身的结构特性,即不同形式的桩身结构,可导致应力波的反射特性不同;结构面的位置不同其反射应力波到达的时间不同[1-3]。
已知桩长L,测得的应力波经桩底返回的时间为T,则桩身混凝土的应力波传播的速度为C=2L/T。当桩身某处(X截面)有缺陷时,检测系统会测到应力波从缺陷处返回的时间t,由关系式X=Ct/2便可确定桩身缺陷的位置。
综合考虑反射波相位、幅值、地质条件及施工记录等,便可对缺陷类型、缺陷程度作出判断。此外,根据弹性材料的模量关系式E=ρC2可知,弹性波速(C)是衡量混凝土强度高低的一个标准,一般情况下,波速越高,说明混凝土的强度越高,反之越差。
(2)检测方法
检测时,将一个传感器固定在无浮浆的桩顶表面,再将传感器与采集仪相连,通过手锤激振桩顶,采样仪采集桩身的振动信号。将所采的信号通过分析软件进行分析,确定所测桩的桩身结构完整性。检测流程如图1所示。

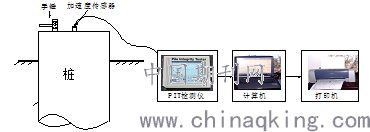

图1 低应变检测流程示意图
二、数值模拟
(1)模型的建立
激振力采用半正弦波形式激振力,脉冲持续时间为1.0ms[4]。模拟的桩为方桩,边长为600mm,长度18m。桩底固定,竖向脉冲力在桩顶施加。桩顶部的接收时间为12ms。图2.1为模型网格图。
桩的弹性模量设为3e10Pa,泊松比为0.2,重度为2400g/cm3。
(2)完整桩的反射曲线
由图2.1,可见在t=10.82ms处出现反相位的桩底反射,峰-峰时差10.19ms,由C=(E/ρ)^0.5求出C=3535m,在通过L=CT/2得计算桩长18.016m,与实际桩长18.00m相符。
图2.1 模型网格图

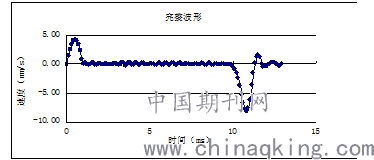

图2.2 完整桩的计算曲线
(3)缩径桩的反射曲线
在2.5m处开始到4.5m位置设置了向内侧0.05m的缩径,如图所示。计算结果如图。在开始缩径位置2.01ms处出现缩径的正向波反射,在结束缩径的位置3.14ms处出现由缩径到扩径的反向波反射。且在3.53ms处可见轻微的二次反射波形。

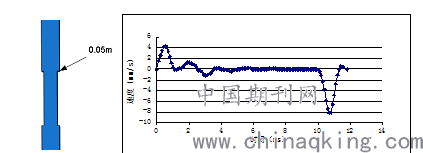

图2.3 缩径桩的计算曲线
(4)扩径桩的反射曲线
在9.0m处开始到12.0m位置设置了向外侧0.05m的扩径,如图所示。计算结果如图。在开始扩径位置5.70ms处出现扩径的反向波反射,在结束扩径的位置7.40ms处出现由扩径到缩径的反向波反射。
图2.

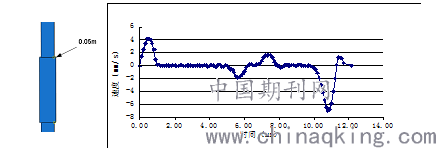

4 扩径桩的计算曲线
三、结论和展望
运用通用有限元程序可以实现对低应变测试过程模拟,模拟结果较为可靠。今后可以通过加大对有限元动力分析过程的掌握,将地层、钢筋等复杂情况考虑进去,使计算更贴近实际,用计算结果指导实测分析。
