[摘要]：我厂所采用的ZJ17 卷烟机中，接装纸切刀韧性较低，并且由于切刀使用频繁，需要经常进行更换，在每次校准切刀时，需将十二把切刀全部安装
后，装到设备上手动盘动设备进行校准，并且在逐个校准安装时，紧固螺丝受切刀干扰，十二把切刀上48 个螺丝需要用专业工具逐次锁紧，费时费力，且操作不便，造成维修更换时间长，因此，对校刀工装进行改进，缩短了剪切式切纸刀的换刀保养时间，减轻了人员的劳动强度，降低了人工成本，取得了较好的经济效益。
[关键词]：剪切式切纸刀 校刀工装 降本增效
PROTOS70卷接机组是豪尼公司生产制造的先进设备， 国内转化的相应机型为ZJ17机组。该设备由于卷烟质量高，自动化控制技术先进，机器稳定可靠，已逐渐成为国内许多大中型卷烟企业的主流设备。而我厂使用的ZJ17机组是常德烟机改进升级后地产品，该设备优化了水松纸切割系统，使用了先进的剪切式切割技术，减少了噪音，提高了设备的可靠性，降低了故障率。
改造原因
剪切式切纸刀在使用过程中，由于采用了硬质合金材质的刀片，硬度高，耐磨，但是韧性较低，如果使用不当，或校刀不精确，容易造成刀片损坏。由于切刀使用频繁，需要经常进行更换，在每次校准切刀时，需将十二把切刀全部安装后，装到设备上手动盘动设备进行校准，并且在逐个校准安装时，紧固螺丝受切刀干扰，十二把切刀上48 个螺丝需要用专业工具逐次锁紧，费时费力，且操作不便，造成维修更换时间长。有效作业率下降。
在对切刀刀片进行校准时，需将12把刀的刀片全部安装到位后，再用校刀工装进行测量校准内，需要松开每把刀上的四个固定螺丝，然后逐个校准，且紧固螺丝受切刀干扰，十二把切刀上共48个螺丝需要用专门加工过的专业工具逐次锁紧，非常麻烦，且浪费时间。1 改进方案与实施
在设备运行时，由于剪切式切纸刀的工作原理，12把刀的刀片需要与切纸辊上的固定刀进行剪切动作，要求每一把刀片与固定刀条的相对位置一定要精确，所以要用统一的工装进行校准。所以拟以原厂配备的工装作为基础进行改进。研制一种结构简单并且使用快捷、安装便利、无安全隐患的适用于 ZJ17 型卷烟机剪切式切纸刀的校刀工装。
根据原有校刀工装的弊端，拟以在公装两端进行开孔的方式进行改进，根据剪切式切纸刀的工作原理，和对切纸刀刀体进行测量，画出图纸。

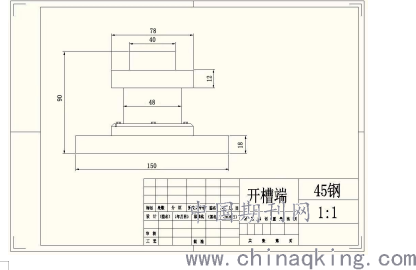

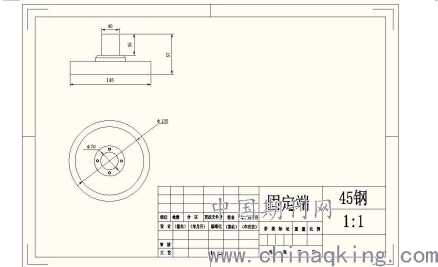

实施一： 绘制剪切式切纸刀工装整体零件图
.png)
.png)
由于剪切式切纸刀刀体呈圆锥形，因此剪切式切纸刀的校刀工装分为大头盘和小头盘，小头盘直径小，不宜开较大的孔，所以决定再大头盘端部进行开孔，使切纸刀刀片和压条能顺利穿过。

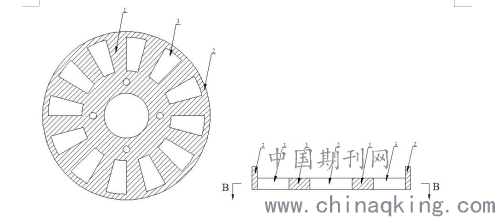

实施二： 设计并绘制剪切式切纸刀工装大头盘改进零件图
.png)
.png)
根据设计方案进行分析，最终确定设计方案
实施三： 加工剪切式切纸刀校刀工装大头盘
根据已经制定好的设计方案，由于切纸刀校刀工装尺寸要求较高，所以委外进行精加工。
利用游标卡尺、千分尺等精密测量工具对加工零件进行仔细检查，发现所加工零件全部符合设计标准误差控制在目标范围内。
2 改造效果
加工后的剪切式切纸刀校刀工装投入使用后，效果明显，切刀安装校准一次到位，安装方便，尺寸准确，一次换刀时间由原来的50分钟降到15分钟，缩短了剪切式切纸刀的换刀保养时间，减轻了人员的劳动强度，降低了人工成本，取得了较好的经济效益，改造取得了良好的效果，达到了预期目的。
参考文献：
[1]ZJ17型卷接机组出厂培训教材
[2]《机械设计师手册》机械工业出版社出版
[3]《ZJ17型卷接设备随机图册》
