5087粗大化合物高倍组织/电镜检测分析--中国期刊网

字体：大中小

首页> 原创作品> 正文

5087粗大化合物高倍组织/电镜检测分析

发表时间：2020/7/24 来源：《建筑实践》2020年3月第7期作者：摆玉琴

[导读] 系合金的疲劳性能、焊接性能以及抗腐蚀性能较好，5系合金棒

摘要：5系合金的疲劳性能、焊接性能以及抗腐蚀性能较好，5系合金棒材大量应用于焊丝的制备，而5系焊材广泛应用于自行车、铝滑板车、机车车厢、化工压力容器、汽车工业等民用领域；其次一些高品质的5系铝合金焊材也广泛用于造船、航空、高速列车、兵工生产等军事行业，但由于这些领域的特殊性，无法通过进口满足自身需要，因此需要国内自主开发高品质的5系铝合金棒材以满足高端焊材的市场需求。5087合金属于高强韧铝合金，由于合金化程度较高，如果原料不合理、熔铸工艺控制不当会产生粗大金属化合物，本文对5087合金的高低倍组织进行金相以及电镜检测分析。
关键词：金相组织、能谱分析、低倍组织、粗大化合物

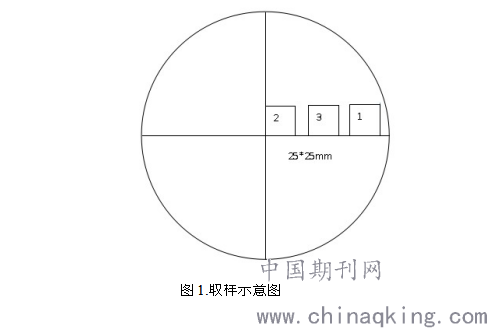

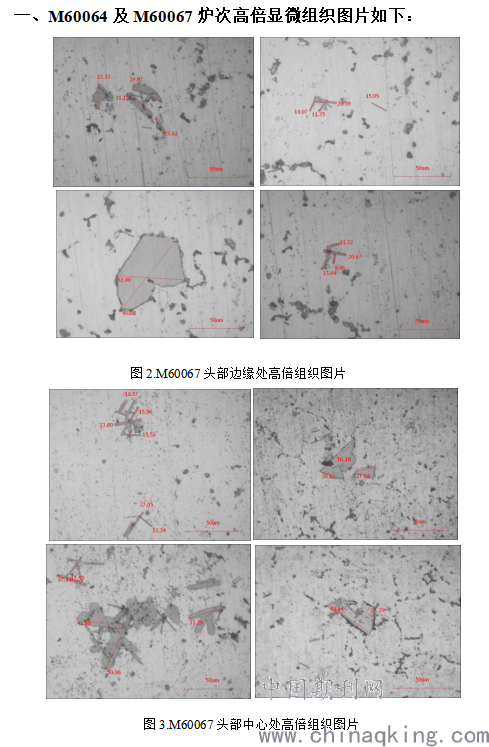

　　　对5087合金M60064、M60067二炉次头尾各取一个样片，分别在中心，边缘及四分之一处取25*25mm的样块，如图所示。

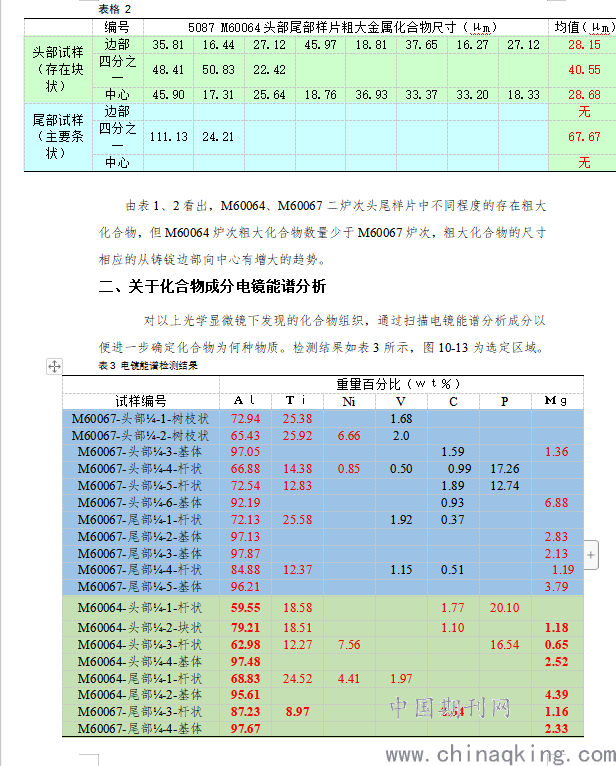

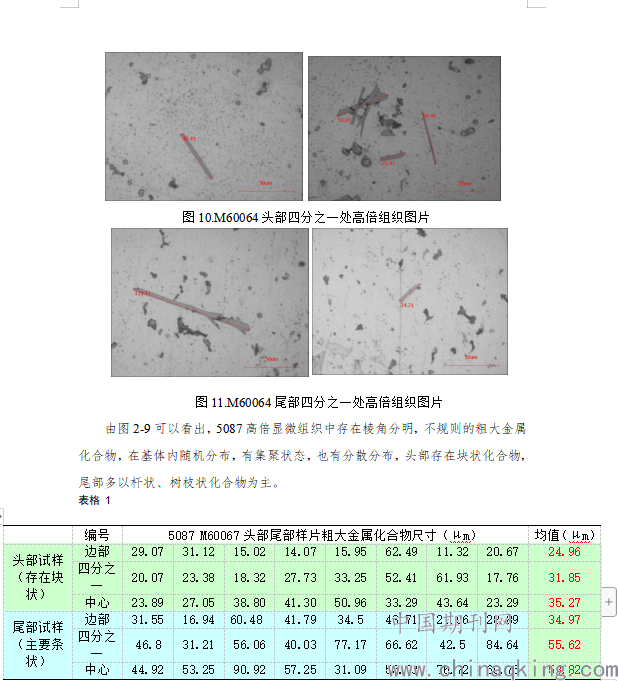

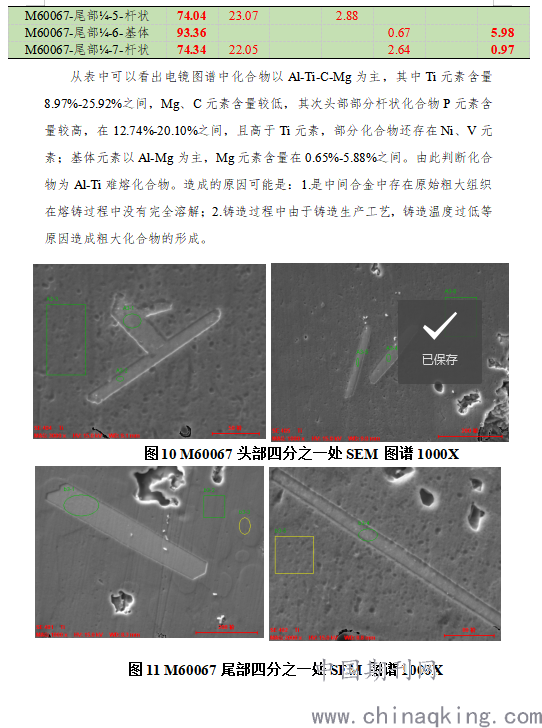

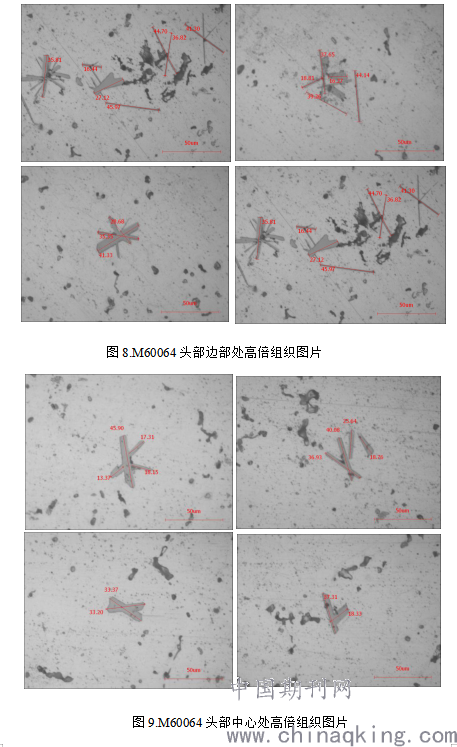

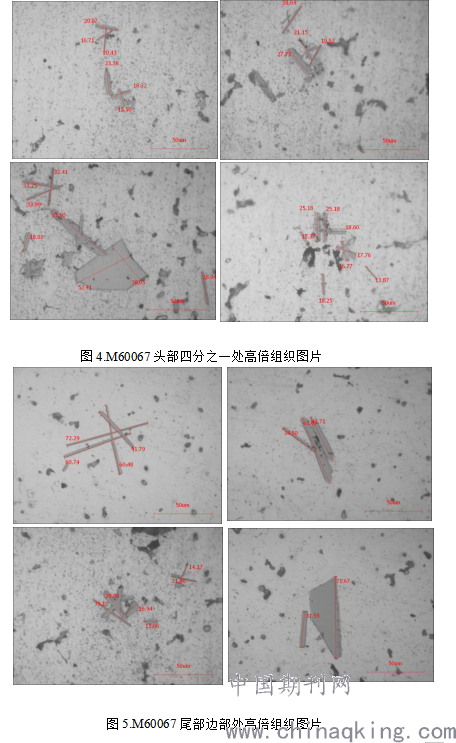

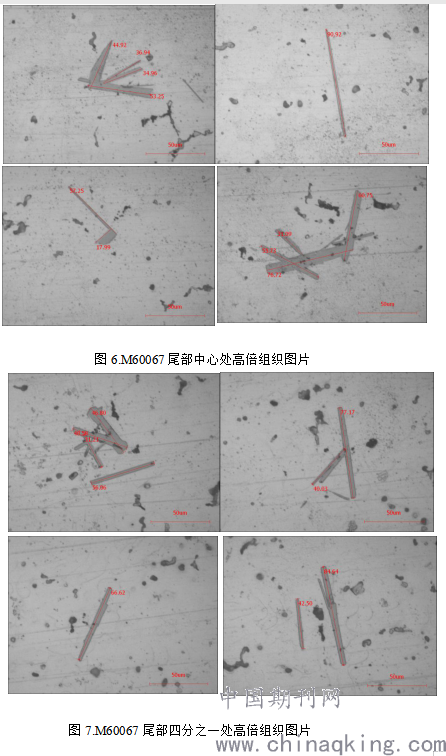

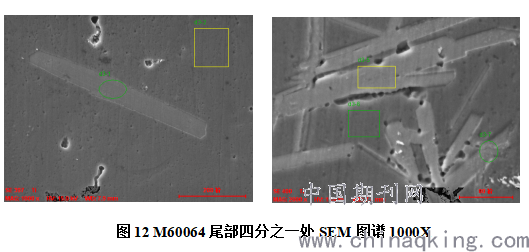

　　　结论：综上，5087合金的粗大金属化合物主要为Al-Ti，其显微组织特征为不规则具有一定形状且色泽与基体不一致的粗大化合物，在基体上呈集聚或分散的随机分布，主要为块状、杆状、树枝状等的不规则形态，头部化合物数量多于尾部，并且化合物的尺寸相应地从铸锭边部向中心有增大的趋势。后期将主要从二方面入手，一、AlTi中间合金金属化合物的影响，进行不同Ti含量、不同熔铸温度等的试验，探究不同铸造条件及不同Ti含量下AlTi中间合金中金属化合物的变化情况（数量、尺寸、形态）；二、查找相关文献资料分析AlTi中间合金中金属化合物的遗传性以及在熔铸过程中的生成条件，寻找熔铸工艺上的解决措施。
作者简介：摆玉琴，女，1990年出生，新疆乌苏人，2014年6月毕业于大连理工大学，学高分子材料与工程专业，目前主要从事铝及铝合金产品生产过程质量管控工作。
