六安市广播电视塔迁建项目铁塔安装简介

发表时间：2020/7/24 来源：《建筑实践》2020年3月第7期作者：姜方兵李广飞

[导读] 六安市广播电视发射塔的建设场地位于六安市河西四环和纵五路的交汇处

摘要：六安市广播电视发射塔的建设场地位于六安市河西四环和纵五路的交汇处，北侧有恒大御景湾小区，南侧有六安市体育馆。六安市广播电视发射塔总高度308米，其中桅杆高约81.5米，塔体建筑高226.5米，全钢结构。六安市广播电视发射塔是集广播电视信号发射、信号接收、城市应急指挥、地震监测、气象观测、文化景观等多功能于一体的景观塔——六安市标志性文化建筑。建设单位是六安市重点工程建设管理处，使用方为六安市广播电视台。
关键词：六安市广播电视塔；迁建；铁塔安装

1本铁塔施工工艺采用的安装方法

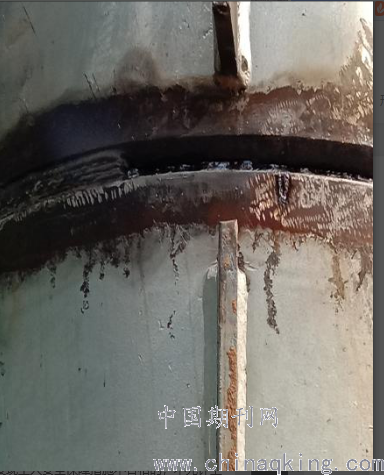

图一：铁塔效果图及亮化图二：焊缝维修

            本铁塔施工工艺采用现场焊接和法兰连接的安装方法。设计院为了节约首层大厅的空间，在12.5米以下钢主柱未采用法兰连接，而是采用现场焊接，焊缝等级为二级，共29根主柱。监理熟悉图纸后，认为采用现场焊接的安装方法焊缝等级比较高，质量难以保证，建议采用法兰连接，设计不同意变更。施工方针对现场焊接编制了施工方案，并请五位专家对该方案进行论证通过。监理按照施工方案对现场焊接质量严格控制和监督检查，最后，经过多次对焊缝的返修，于全部检测合格，具体的监理控制方法在《简述二级焊缝的质量控制》中已有详细说明。
        2本铁塔详细介绍
        本项目12.5米以上采用法兰螺栓连接，目前已安装到60米高，未发生安全和质量问题。本塔的直径最大为36.1米，最小为18米，是一种“小蛮腰”的造型。安装前，监理对施工方进行技术交底，要求施工方安装外塔柱时，在柱内侧法兰处采用两个楔形垫块，等所有外塔柱和连接件连接完成后，再移走楔形垫块，钢柱和其他连接杆件会有效连接完成。
        六安市广播电视发射塔是多功能性铁塔，主要功能一是由传统的电视发射信号改变为数字传输，二是为其他部门科学研究提供平台。本塔是科学技术进步的标志之一，代表新时代的技术革新。我公司根据本铁塔的专业特点，派遣了相应的技术人才，对本塔进行监督和管理，保证了本项目的顺利进行。六安市广播发射塔设计创意新颖，构思大胆，造型美观，整塔布局以城市设计原则为指导，裙楼与塔体均布置在城市绿轴中轴线上，与整座城市的空间景观相呼应。本项目具有造价低、工期短、使用功能齐全、美观、施工技术要求高、高风险危险源等特点。本塔施工对技术人员和技术工人的专业水平要求高，对铁塔制作精度要求高，安全风险高。铁塔构件制作前，监理要求施工方采用BIM技术控制，并派遣专业监理工程师驻厂监造，制作精度均能满足设计和规范要求。工人上塔安装时的安全保障方法主要采用安全带、安全绳和防坠器。因为铁塔安装施工时不具备搭设脚手架和安全网的条件。监理每天在工人上塔前，对安全保障措施均仔细检查，发现工人安全保障措施不合格的，不允许上塔施工。
        本项目中标前，由公司领导和业主进行沟通，展现我公司的技术力量和服务态度，在公平公正的招标情况下，我公司顺利中标。本项目再次展现了我公司在高耸结构和系统安装方面的领先地位，我公司在此方面的监理水平又上了一个台阶。工程总工期26个月，目前工程施工已经16个月，本项目准备荣获中国钢结构金奖。

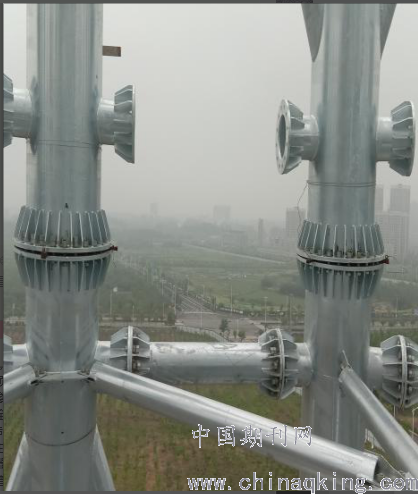

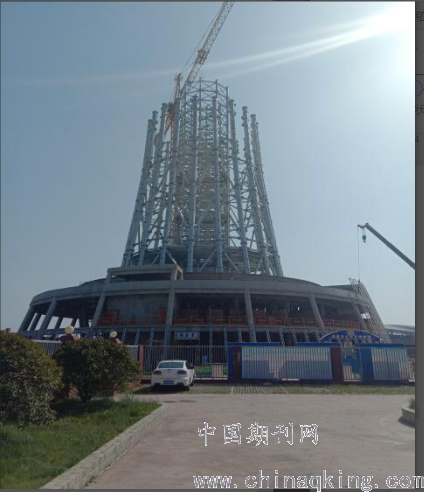

图三：钢柱内侧楔形安装图四：目前安装进度
