摘要：填充墙砌体结构在砌筑时，需要设置拉结筋，根据震害调查表明，墙体拉结筋对建筑工程的抗震设防非常重要。拉结筋施工通常采用植筋、预埋、预埋构件焊接等施工方式。采用化学植筋和预埋的施工方式，在施工过程中存在定位偏差、钻孔直径深度不足、钻孔清理不干净、锚固胶产品质量参差不齐，导致拉拔试验检测结果不合格等诸多现象，无法保证填充墙砌筑质量和结构安全性。现有的预埋构件施工存在后期拉结筋连接时难以找准或者偏位的缺点，需要重新测量，剔凿寻找埋件或者采用膨胀螺栓后置钢板，既不美观，质量又难以保证。
关键词：填充墙砌体结构 拉结筋 预埋件 制作与安装
填充墙砌体结构，俗称二次结构，在墙体砌筑时要设置拉结筋。拉结筋一般在结构施工时采用植筋或预埋的施工方法。选用植筋的施工方法时，植筋钻孔的位置、直径、深度、清孔程度以及植筋胶的质量都直接决定了拉结筋的施工质量，位置偏差、孔深不足、钻孔清理不干净、植筋胶质量参差不齐等影响着填充墙的构造安全性。选用预埋的形式进行拉结筋施工时，通常在模板上打洞，将满足搭接长度的拉结筋直接预埋在结构中，但施工中常常出现预埋拉结筋丢失、被破坏折断等问题，造成无效预埋，且模板打洞被破坏，降低模板周转使用率，浪费材料。
为避免以上问题，在施工中开始采用了预埋钢板的方式，在钢板上进行拉结筋的焊接。预埋钢板在钢筋绑扎时固定在钢筋上，通常混凝土浇筑完成拆模后，预埋钢板常常出现表面位移或入墙深度过深等问题，需耗费大量人力物力进行剔凿寻找预埋板，甚至需使用膨胀螺栓固定后置钢板。大大降低了施工效率，增加成本，且拉结筋施工质量难以保证。
针对以上问题，在项目实施过程中，研发了一种新型拉结筋预埋件，预埋件制作简单，施工安装方便，提高了拉结筋施工质量，提升填充墙砌体结构整体受力性能，降低了成本。
1、新型拉结筋预埋件
新型填充墙砌体结构拉结筋预埋件采用Q235-B级钢，尺寸根据填充墙厚分为两种。当墙厚≤200mm，预埋钢板尺寸为：150mm×50mm×5mm，当墙厚＞200mm时，预埋钢板尺寸为：墙厚×50mm×5mm。预埋件一侧焊有长120mm，φ6的螺纹钢，另一侧焊有长度≮40mm，直径为6mm并配有元宝螺母的螺栓。
2、预埋件的制作
1）将5mm厚Q235-B级钢切割成150mm×50mm的方形钢板，在距钢板短边各20mm处居中打孔，直径为6mm，确保螺栓可穿过。
2）在钢板一侧焊接直径为6，长120mm的螺纹钢，优先采用穿孔塞焊，焊接位置在距钢板短边居中位置30mm处（此种方式需提前开孔）；也可将螺纹钢制作成U型锚筋，采用双面焊的方式固定在钢板上（此种方式无需开孔）。
3）将直径为6的螺栓穿过钢板预先打好的孔洞，螺栓头部焊接在钢板上（螺栓头部与锚筋在钢板同一侧），要确保焊接牢固，螺栓与钢板垂直。
.png)
制作完成的新型预埋件
3、预埋件安装工艺及操作要点
3.1工艺流程
在墙柱侧模弹预埋件位置线→在螺栓对应位置模板开孔→将预埋件固定在模板上→合模加固→混凝土浇筑→拆除模板→焊接拉结筋
3.2操作要点
在模板上弹预埋件安装位置线。首先，根据图纸要求确定拉结筋位置，在墙柱模板内侧弹出预埋件控制线。然后，根据固定螺栓与预埋件相对位置关系，在模板上画出螺栓穿入点。
模板上开螺栓孔。在模板上钻直径为6mm的孔，确保螺栓可以顺利穿过。
预埋件固定。将预埋件的螺栓从模板内侧穿过之前打好的孔，使用元宝螺母对预埋件进行加固，固定牢固后，检查预埋件与模板贴合严密。
墙柱模板合模。按照模板支设要求，对墙柱模板进行合模施工。施工过程中应注意对预埋件位置做好成品保护，避免加固过程中碰歪、碰掉预埋件。模板加固完成后，根据外露的螺栓及元宝螺母，再次检查预埋件位置是否符合图纸要求。
混凝土浇筑，拆除模板。混凝土浇筑振捣过程中注意观察预埋件位置，如有脱落松动现象及时对其进行恢复。拆模前首先拆除元宝螺栓，可周转使用。拆模过程中，避免野蛮施工对预埋件造成破坏。
焊接拉结筋。拆模后预埋件表面与混凝土表面齐平。检查预埋件成型质量，清理干净预埋件表面混凝土等杂物，将提前加工好的拉结筋采用双面焊的固定方式，焊接在预埋钢板上，确保焊缝饱满，焊接牢固。
4、应用效果
新型填充墙砌体结构拉结筋预埋件应用于春风颐园项目，位于山东省济南市商河县，为住宅工程；应用于玖珑府项目，位于山东济南章丘区，为住宅工程；应用于悦蓝山项目，位于山东泰安岱岳区，为商业工程。这三个工程在施工中，严格按要求制作埋件，并提前对工人做好安装培训。按要求施工后，预埋件与混凝土表面齐平，埋件易于寻找，有效解决了埋件丢失位移现象，提高了拉结筋施工质量，取得了较好的经济效益和社会效益，在多个项目中加强了推广应用。
.png)

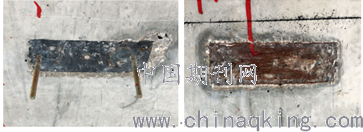

成型效果
5、结语
在填充墙砌体结构施工中，采用新型的拉结筋预埋件施工技术，避免了埋件的位移、丢失等现象。且该预埋件安装不仅可以应用在木模板上，也适用于钢模、铝模等多种类型模板，同时，元宝螺母可周转使用，该技术契合当前绿色施工理念，有良好的推广应用价值。
参考文献：
[1] 12G614-1《砌体填充墙结构构造》
[2] L13J3-3《加气混凝土砌块墙》
[3] 龚飞，石小川.新型二次结构拉结筋预埋件安装施工工法.工程技术（建筑）.2016年5月.第26期
【作者简介】：刘鹏迪（1989~），女，山西人，工程师，从事建筑工程技术质量管理工作。
