苏州苏明装饰股份有限公司
摘要：本文通过案例分析的方式，介绍了蜂窝板的主要参数与性能，并对蜂窝板装饰线条在幕墙中的应用方法和效果加以阐述。力求通过本文研究，使蜂窝铝板的作用和性能得到充分发挥，幕墙施工质量和效果得到显著提升。
关键词：蜂窝铝板；装饰线条；幕墙
直线、折线、曲线勾勒的轮廓，给予粗细之分。线条在人体、工艺品、建筑作品中时刻体现它的内涵与唯美。
幕墙装饰线条经过大小之变、长短配合之差，再经过材质的赋予使建筑物的外肌理轮廓生成时代性元素，展示现今建筑主流文化。
不锈钢板线条、铝合金线条、玻璃线条、花岗岩石材线条在幕墙应用非常成熟及广泛，长方形线条、梭形线条、凹凸造型线条在当今建筑幕墙立面效果处处可见。
追求新颖、时尚、个性的建筑师对简单的造型线条运用的得心应手，更现代、更唯美的梯形、圆形、曲面体、变截面装饰线条处理在外立面细节方面正满足着更高追求的建筑艺术师们。
贵阳国际金融中心商务区1#楼、4#楼、12#楼规则造型的线条利用不锈钢、铝板、铝型材等材料通过特定的加工生产工艺，能够满足其建筑本身需要及功能，产生了很好的效益。近期，我们施工的贵阳国际金融中心商务区C4楼项目，由于该项目的设计新颖，大量的不规则、渐变体、曲面造型线条出现，按照常规的节点构造设计已经不能满足现状施工要求，对建筑幕墙设计师提出新的挑战。
由图一C4楼线条位置索引图所示，凹凸状线条、梯形状变截面线条、曲面装饰线条在该项目中完美展现。设计方案阶段，幕墙设计师按照常规思路，将线条设计为铝合金板制作，将大线条构造拆分成1、铝合金型材2、3mm铝板3、钢制镀锌骨架4、连接爪件等，通过五金螺栓连接成整体。
.png)

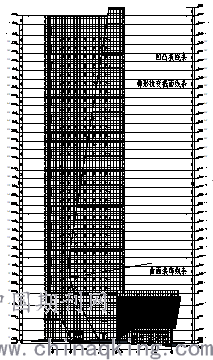

图一 C4楼线条位置索引图
梯形状变截面线条、曲面装饰线条的组装工作量、组装精确度成为工作解决的重点。铝板及型材装饰线条的完成,我们首先需要将从钢材厂家定制的镀锌钢方管焊接成桁架体系，然后将铝材厂家定制的铝合金型材、铝板厂家定制的铝板板材，通过螺钉固定到钢制骨架上，最后通过对拉螺栓将线条定位安装到幕墙板块上面，最终成为合格的幕墙线条产品[1]。
为保证线条安装完成后的垂直挺拔效果、弯弧造型线条圆润效果，加工制作工艺成为项目完成的关键。我们首先进行了样板线条的制作及效果测试，因建筑楼层普遍达到4.2m、5.5m、6.0m，钢制方管的制作焊接变形量、铝板板块与型材的组装拼配性存在很大的问题。幕墙的制作安装精度是要求毫米级别的，但是焊接钢材受到不均匀温度应力场作用产生外形与尺寸变化，勉强满足幕墙安装精度要求。
在骨架安装后的基础上，我们开始安装面板型材及面板铝板，因线条长度是按照结构层高设计，所以铝板板块需要在专业厂家加工定制，过程中运输到装配车间的，经过多次搬运，多道工序的安装，铝板变形量较大且表面形成多多少少的伤痕，对最终的成品线条效果影响很大。
样品线条经过骨架的焊接、骨架半成品的调直、铝型材、铝板面材的配合安装，经过最终的调直修整，基本达到设计师的要求效果。
中国速度已经享誉全球，同时中国质量也在不断加强。我们的项目同样遵循着这一原则，定好的工期改不了，勉强达到效果的样品，成为技术人员的心病。公司技术管理层经过多次商议及策划，发现一种重量较轻、表面平整度更好、
耐候性强、结构强度大的蜂窝板是可以用到我们的项目中去，通过蜂窝铝板线条替代传统的铝合金方管线条及带有骨架的铝板线条。
蜂窝铝板装饰线条的构思得到相关厂家的支持，优化设计后的梯形状变截面线条、曲面装饰线条由2.0mm厚铝合金装饰型材、两侧的1.0mm厚铝合金面板（3003H24）、6-0.05蜂窝芯（3003H18）、铝合金加强方管96*20*2mm在专业厂家一体化安装。最后蜂窝铝线条打箱包装到现场，与单元板块通过对拉螺栓一起安装[2]。
优化后的蜂窝线条产品从构造上、安装制作上的解决离不开新材料、新技术的数据支撑，对专业厂家提供的蜂窝铝板相关指标进行验证，发现该产品完全能够满足我们的需求。
蜂窝线条样板批量生产前期，我们对样板进行了破拆内视检查，分别对蜂窝板的平拉强度、平面压缩强度、平面压缩弹性模量、平面剪切强度、平面剪切弹性模量、弯曲强度、滚筒玻璃强度进行了检测, 形成的国家建筑材料检测中心检测报告（见图二）完全符合相关方的需求。
蜂窝铝板线条样品从安装构造到挂样测试的结果令人满意。其经济价值必需要考虑，经测算标准层4.2m层高带骨架装饰铝板线条一件造价约￥1650，4.2m层高蜂窝装饰线条一件造价约￥670。两者存在￥980的差价。金融中心商务区C4楼线条约360根线条，可以给业主节省造价约￥352800，经济指标显著。
厂家对蜂窝铝线条进行一体化设计制作，减轻了幕墙车间加工制作的工作量。一体化蜂窝 线条经过样品验证，现场实际与单元板块组合安装。其快捷的生产速度、安装完成后的挺直、圆润效果，保证了工期，带来良好的社会效益[3]。
蜂窝材料通过工艺的更新、技术手段的提高，满足了建筑师
立面效果要求、保证了施工单位的安装便捷，使得蜂窝线条成为经久耐用的装饰元素。
.png)

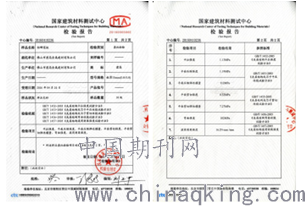

图二 蜂窝线条检测报告图
另外，蜂窝线条的表面材料可以是铝合金板材、不锈钢板材、大理石板材等，丰富了建筑外立面的造型，让建筑师的想象力能够得以充分实现。同时也带来了更好的经济效益和社会效益。蜂窝装饰线条与单元板块一体化安装肯定会越来越多的运用在高层建筑上。
参考文献：
[1]饶静,蔡立锋,朱明芳.铝蜂窝板在济康住院大楼幕墙工程中的应用[J].施工技术,2019(23):98-101.
[2]陈耀照.石材铝蜂窝板的应用[J].建材与装饰,2019,000(009):52-53.
[3]耿华,张贵美.蜂窝铝板石材在旧楼改造幕墙中的应用探索——以胜利油田电调大楼为例[J].科技致富向导,2018(33):66-66.
