摘要：新疆喀拉通克矿业有限责任公司，地处新疆准噶尔盆地东北边缘富蕴县境内，矿区距自治区首府乌鲁木齐市450公里， 距富蕴县城36公里。1988年10月1日，经新疆有色金属工业公司批准设立。目前在一号矿床有四个中段，二号矿床已开拓的、贯通的中段也有5个，为了各矿床、各个中段之间形成统一的坐标系统，在各中段巷道贯通后，分别进行了复测支导线检查测量，为了提高导线测量定位精度，在充分考虑传统导线计算特点的基础上，通过复测支导线检查测量提高井下导线精度，保障后期其它和采矿工程的顺利、准确施工。本文以铜镍矿926-830水平复测支导线计算为实例，介绍复测支导线的计算方法。
关键词：复测支导线；检查方法；精度
应矿扩建项目部的要求，组织测量人员对斜坡道导线控制点进行检查测量。采用的仪器为尼康DTM-352全站仪，平面控制按15″级控制导线规范要求进行,高程采用三角高程。
1 复测支导线计算实例

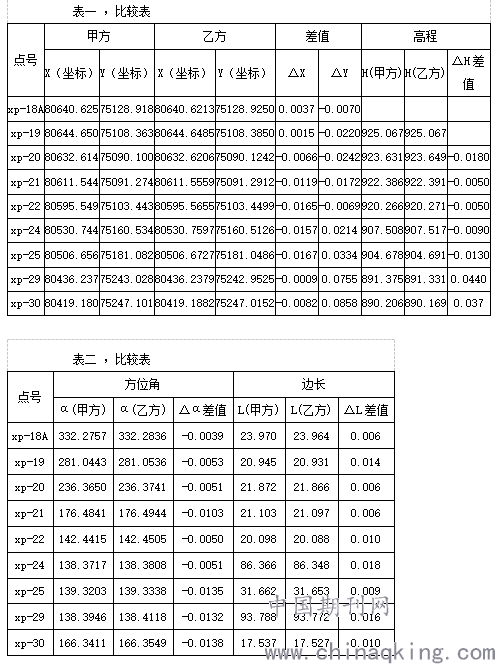

1#主井926-830水平复测支导线计算表。
.png)
最终边:XP29--XP30
乙方 XP29: X=80436.2379, Y= 75242.9525 ,H=891.331
XP30: X=80419.1882, Y=75247.0152, H=890.169
甲方 XP29: X=80436.237, Y=75243.028,H= 891.375
XP30: X=80419.180, Y=75247.101, H=890.206
最终边 XP29位互差： Δx=-0.0009m，Δy=0.0755m，Δs=0.016m
最终边 XP30位互差： Δx=-0.0082m，Δy=0.0858m，Δs=0.010m
导线全长S=337.341m，Δh=0.037m
2 坐标增量闭合差的计算
采区控制导线边长丈量与测角同时进行。15″级导线不得大于边长的1/6000，当边长小于20m或在15°以下的倾斜巷道中丈量边长时，基本导线往返水平边长的允许互差可适当放宽，对于15″级导线不得大于边长的1/4000（金属矿山测量手册）。
△x=fx=-0.0082, △y= fy=+0.0858 ；
fs =±=±0.08619(m)
1/T=0.08619/337.341+337.23=1/7826.558<1/4000
3 角度闭合差fβ的计算
当角度闭合差不超过《矿山规程》规定的容许闭合差时计算角度改正数，并以各角改正数的总和应等于角度闭合差的条件进行核查。
导线的角度容许闭合差
fβ=△α=-0°01'38″
△α允=±30√n1-n2=±0°02'14″
三角高程允许闭合差 ±30√S=±0.055(m)
由甲方数据与乙方数据构成复测支导线，其相对闭合差为：1/7826，满足井下15″级导线相对闭合差1/4000的要求。高程测量施工方采用Ⅱ级水准测量，甲方测量三角高程与乙方差值为+0.037m,规范要求≤30L1/2=0.055m，符合规范要求。导线测量数据成果的平面坐标及高程取复测支导线的平均值，数据见导线成果表。
4结束语
从复测支导线检测计算实例可以看出，测量精度得到大大提高，能够保证井下其它工程测量要求，在外业测量时也比较安全、方便。但是复测支导线必须在巷道贯通后才能进行测量。
参考文献：
[1]金属矿山测量手册 中国有色金属工业总公司、《金属矿山测量手册》编委会编 湖南科技出版社
[2]地下工程测量 普通高等教育测绘类规划教材 测绘出版社
