摘要：为了充分保障电气设备的运行水平得以提升，最大限度避免出现电气设备大电流回路接点发热或者是接触不良的故障情况发生，变电站运行人员应当针对实际的情况采取相对应的措施，为电气设备的正常、稳定运行提供充分的保障，并且保障电气设备在变电运行的过程中始终都能够保持良好状态。本文就电气设备在变电运行中的监控以及异常诊断做出探究，以望参考。
关键词：电气设备；变电运行；监控及异常
前言：电力能源在社会的发展过程中有着至关重要的作用。在设备运行的过程中，如果出现故障或者设备异常，不仅对电力系统的正常运行产生影响，严重情况下还会影响社会经济的正常运作。因此，电气设备的正常运行对于电力系统的可靠性以及稳定性而言十分重要。变电站运行人员应对电气设备进行实时而有效的监控，充分避免电气设备在变电运行过程中出现故障。
1、电气设备发热分析
站在焦耳定律的角度来看，在通电时间内，电气设备的总发热量的公式为I2Rt，由此可知导体在一定的时间内，发热量与导体电流与电阻大小有关，在设备实际运行过程中，导体发热量还与环境温度、设备通风情况、导体的形状等因素有关联。由于设备电流回路的连接点等位置受高温、雨水等外界因素的影响，设备在长期的运行之后都会出现一些氧化以及腐蚀的情况，进而增大连接处的电阻，造成电力设备出现接触不良的情况发生。如果不及时有效控制和降低设备负荷电流，那么在长时间高负荷运行之下，会加剧设备接头氧化的情况，导致电气设备的局部温度剧烈上升，甚至形成了一种恶性循环，其最终的会造成的结果就是导致电气设备接点烧断，造成严重的事故。
2、监控措施
2.1、示温蜡片法
为了最大程度的保障电气设备工作的稳定性，加强对电气设备运行情况的监控力度尤为必要，变电站运行人员需严格按照相关的工作流程进行测温巡视，为电气设备运行的稳定性作出充分的保障。最简单直观的方法便是在电气设备的各个大电流回路中粘贴示温蜡片，作为电气设备运行状态监控过程中一种常见的措施，变电站运行人员可按照示温蜡片的变化情况来对电气设备的温度进行观察，若设备示温蜡片出现脱落或者融化的情况，应当采取进一步措施对电气设备进行温度测量。
2.2、定期红外测温诊断
为了获取电气设备的精确温度，有必要利用红外测温仪对设备进行红外测温。。
在进行红外测温的过程中，对于检测环境也有着相对较高的需求，需要在大于0摄氏度，小于百分之八十湿度的情况下进行检测，严禁在雪、雾、雨、雷等多中复杂天气情况下进行检查；白天测温时应注意角度，避免阳光反射影响测温效果；同时尽量选择在负荷高峰时进行测量，真实反映设备在高负荷情况下的温度情况。
测温诊断的过程中，变电站运行人员应当对测温的情况进行及时的记录，将测温时间、环境温度以及负荷电流等情况进行登记，以便定期比较。
3、诊断措施
3.1、定义法
采用同一检测仪器所测得的设备温度与环境温度之差表示温升；而用同一个检测仪器所测得的同一位置不同相别或同一设备不同部位之间的温度差来表示温差；两个对应测试点之间的温差与其中较热点温升之比的百分叫做相对温差。用以下公式就能够求出相对温差，公式中t1与t2分别表示异常点与正常点的温升。
t=(t1-t2) ／t1
3.2、电气设备外部检测
对于电气设备的而言，其异常发热一般发生在设备连接处。对于隔离开关，动静触头连接处、线夹、导线搭接处等部位样应当进行重点测温。对于穿墙套管，应当对其两端的引线接点、支撑铁板等部位进行检测；而对于母线和输电线路而言，应当对导线线夹以及导线的连接部位进行检测，同时还应当另外的检测母线桥的伸缩节等部位。下表为一些典型的电流致热型发热缺陷的诊断表。
.png)

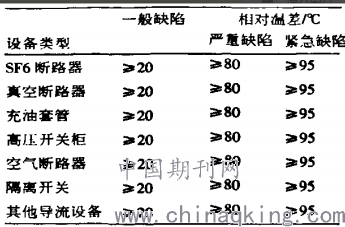

表1、电流致热性电气设备的相对温度差判断
3.3、同类比较法
在同一电气回路中，当三相电流对称的情况下，需要对发热部位的升温值进行比较，采取相应的控制措施，进而保障电气设备的运行正常；如果出现三相设备同时出现异常的情况下，应当与同一回路的同类设备进行比较；若出现三相负荷电流不对称的情况，应当对电流负荷的影响做出充分考量，以此充分辨别电气设备的运行温度以及运行状态是否正常。
结语：总而言之，在电气设备运行过程中，运行人员要对电气设备进行严格的监控，并制定针对性的措施保障电气设备的稳定运行。同时变电站运行人员日常也应做好设备巡视工作，及时发现设备热点，避免设备运行工况继续恶化，导致设备损坏或被迫停电抢修的情况出现，保证电力系统的稳定运行。
参考文献：[1]杨芬. 探究变电运行中电气设备的监控及其异常诊断措施[J]. 低碳世界, 2014, 000(015):63-63,64.
[2]刘畅, 桂远光. 变电运行设备发热的故障原因及监控策略[J]. 科技创新导报, 2018, 15(19):40+42.
[3]杨芬. 探究变电运行中电气设备的监控及其异常诊断措施[J]. 低碳世界, 2014, 000(015):63-63,64.
[4]刘松杰, 李辉, 潘文彬,等. 变电运行管理、监控及故障处理对策探析[J]. 中国高新区, 2018, 000(001):145.
[5]谭晓波. 红外诊断技术在变电设备故障诊断中的应用解析[J]. 华东科技:学术版, 2014(12):332-332.
作者简介：
钟健樑（1990.10.31），性别：男；籍贯：广东佛山；民族：汉；学历：硕士研究生；职称：工程师；职务：变电站值班员；研究方向：变电运行。
