加筋圆形平盖在压力容器与常压容器中的应用与比较

发表时间:2020/7/29   来源:《科学与技术》2020年3月7期   作者:孙义
[导读] 平盖封头具有结构简单、制造封边方便的特点

        摘要:平盖封头具有结构简单、制造封边方便的特点,故广泛的用于大直径低压或者常压的容器及直径小于1.5m的圆形真空容器中。但在相同内压或外压及相同直径的条件下,平板盖理论厚度要比凸形封头大得多。因此,为了减少厚度,可采用加强筋来增强平板盖的刚度以提高其使用的能力。
        关键词:圆形平盖封头  加筋  厚度计算
引言
        在钢制容器中,封头是容器的主要受压元件之一,按形状分为凸形封头(椭圆形封头、蝶形封头、球冠封头和半球形封头)、平盖封头、锥形封头等。按照制造工艺难易程度顺序:球形封头、球冠封头、蝶形封头、椭圆形封头、锥形封头、平盖封头。如果按照受力效果优劣情况大致顺序分:球形封头、球冠封头、椭圆形封头、蝶形封头、锥形封头、平盖封头。所以平盖封头虽然受力效果差,但是极其容易制造。这也是平盖封头一直能够在化工容器中常常使用的原因。但是它也有局限性。只能用在低压或者常压容器中。这是因为随着压力的增加,它的计算厚度就需加大,致使生产成本提高,焊接工艺愈加困难。随着生产技术的发展,在平盖封头上加筋板既加强了封头的承载承压能力,又不影响其制造的方便、简洁。所以筋板圆形封头得到了广泛的应用。
1.平盖厚度计算公式的区别与联系

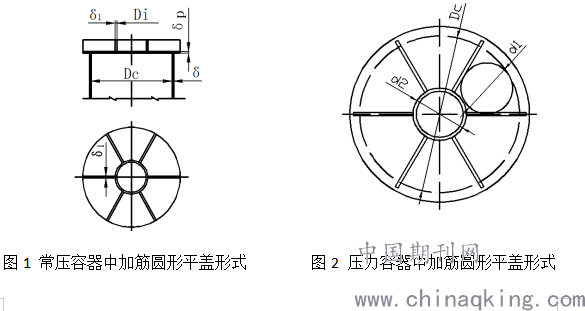

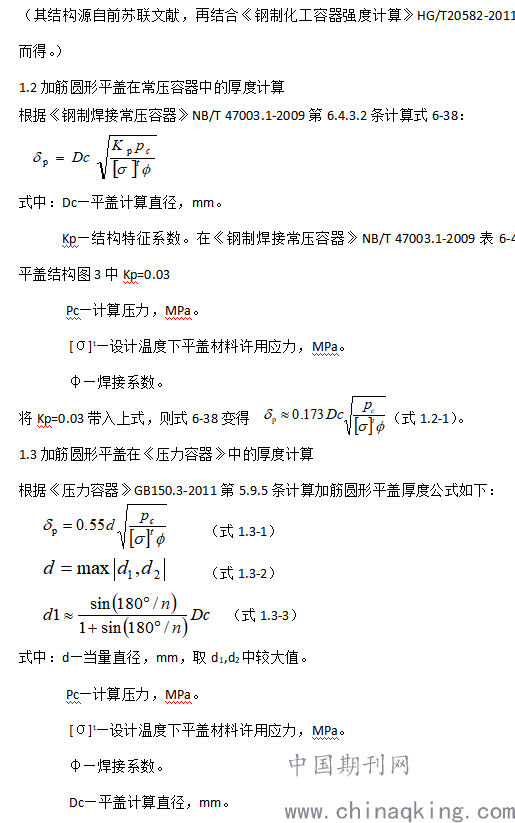

1.1加筋圆形平盖的结构图










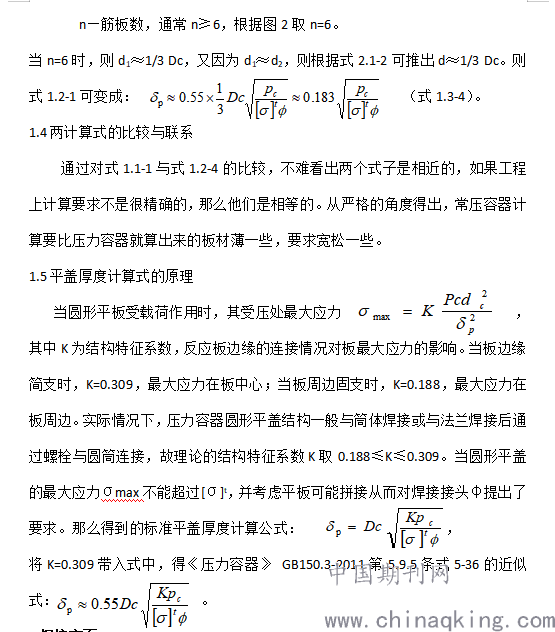

2.焊接方面

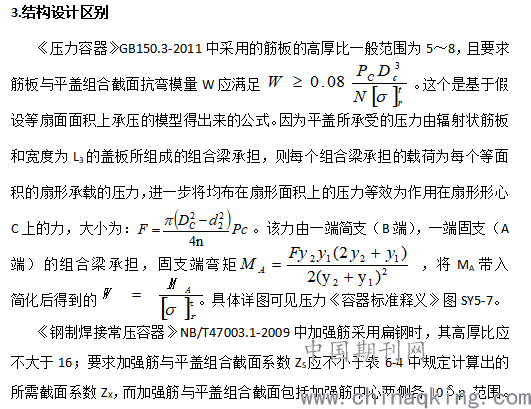

        压力容器为了保证结构强度,要求筋板与平盖之间采用双面焊,因为考虑《压力容器》GB150.3-2011第5.9.6条规定其平盖厚度值不小于6mm,故一般选择双面连续焊。而常压容器要求相对放宽,加筋板与平盖的连接可采用连续或者间断焊。当采用间断焊时,加强筋每侧间断焊接接头总长不小于加筋板长度的二分之一。

4.总结
     通过对加筋圆形平盖在压力、常压容器中的应用比较,发现其本质原理是一致的。二者的公式虽然不同,但是究其原因就是结构特征系数Kp不同而已,其他均一致。而且发现所有的平盖封头其实都是结构特征系数Kp的原因导致其厚度计算结果不一致。那么今后如何降低这个因素能使平盖封头得到更为广泛的运用将是设计思考的一个美好憧憬!
参考文献:
[1]寿比南,陈钢,郑津洋等.  压力容器 GB150.1~4-2011  中国标准出版社 2012.2
[2]寿比南,杨国义,徐锋等.  压力容器标准释义 GB150.1~4-2011  新华出版社 2012.3
[3]刘福录,张勇,严国华等.  钢制焊接常压容器及标准释义 新华出版社 2010.4
[4]杨振奎,叶国平,丁伯民等.  钢制化工容器强度计算规定  中国计划出版社 2011
