【摘要】本文论述了一种用于热压机乏汽供暖、尖峰冷却兼顾的凝汽器，包括结合在一起的乏汽凝汽器、热压机凝汽器；其中的A、B、C为乏汽凝汽器部分，D、E为热压机凝汽器部分，A与B与C之间由隔板隔开水室，且乏汽凝汽器和热压机凝汽器之间连接不通过布置管道进行连接。一种用于热压机乏汽供暖的凝汽器的热压机凝汽器与乏汽凝汽器制造成整体多腔体结构，这样使整套热压机供暖系统在占地面积、造价、乏汽管道布置、运行灵活性、经济效益核算方面更能体现出优势。
【关键词】 热压机 乏汽供暖 凝汽器 尖峰冷却
1.技术领域
本文内容涉及热电厂乏汽供热系统，具体涉及一种用于热压机乏汽供暖的多腔体凝汽器，或者也可以应用于夏季尖峰冷却，降低背压，实现节能降耗，从而实现全年的降低机组的冷端损失，减少煤耗，减少了碳排放，绿色环保。
2.背景技术
目前，乏汽供热系统在电厂是一个重要的课题，已经在很多电厂通过乏汽实现了供热，而热压机技术（蒸汽喷射压缩升压技术）本身作为一种新型的供热手段，已经被业内认可：热压机技术是基于蒸汽喷射器的原理深度研发应用。蒸汽喷射器由起初只是用来抽真空，随后产生了一系列的基于喷射器原理的发明：用于闪蒸、用于制冷、用于蒸汽压缩等，从而应用在了通过热压机设备对乏汽进行提质利用，进行供暖。在乏汽进入热压机之前，汽轮机通常需要抬高一定背压，可以设置一台前置乏汽凝汽器，尤其在初末寒期，抬高背压后的乏汽可以直接进入乏汽凝汽器进行加热热网水，而在其他阶段，乏汽温度低无法直接进入乏汽凝汽器加热热网水，需经过热压机提压后进入专用的热压机凝汽器加热。
综上所述，采用灵活性高、节煤经济性好、有效提升供热能力的供热改造路线。推荐采用“前置凝汽器+热压机凝汽器”组成的阶梯系统最为节能。
该技术目前被众多业主和专家们誉为：空冷机组最佳的乏汽利用技术路线。该技术高度契合国家发改委、住建部的“余热暖民”政策，为了便于今后申报政府补贴和奖项，可以将“余热暖民”嵌入题目。
这样的话需要设置两台凝汽器，前置乏汽凝汽器+热压机凝汽器。
3、技术优化
经过优化后，可以将两台凝汽器合二为一，这种用于热压机乏汽供暖的凝汽器，包括结合在一起的乏汽凝汽器、热压机凝汽器；其中的A、B、C为乏汽凝汽器部分，D、E为热压机凝汽器部分，A与B与C之间由隔板隔开水室，且乏汽凝汽器和热压机凝汽器之间连接不通过布置管道进行连接。
一种用于热压机乏汽供暖的凝汽器的优点：热压机凝汽器与乏汽凝汽器制造成整体多腔体结构，这样使整套热压机供暖系统在占地面积、造价、乏汽管道布置、运行灵活性、经济效益核算方面更能体现出优势。
除了上面所描述的目的、特征和优点之外，一种用于热压机乏汽供暖的凝汽器还有其它的目的、特征和优点。下面将参照图，对一种用于热压机乏汽供暖的凝汽器作进一步详细的说明。
为了使用于热压机乏汽供暖的凝汽器目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细说明。
.png)

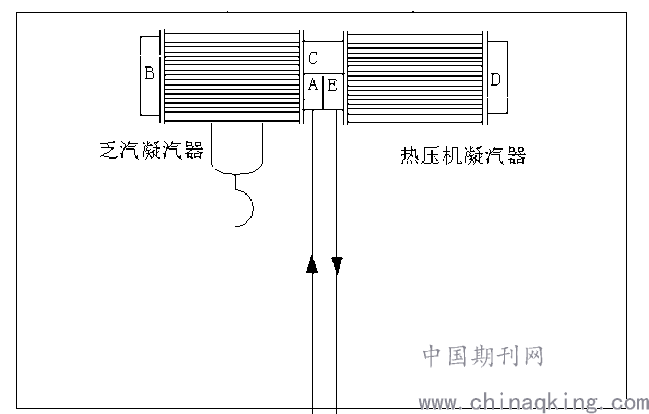

图1
参考图1，如图1所示的一种用于热压机乏汽供暖的凝汽器，包括结合在一起的乏汽凝汽器、热压机凝汽器；其中的A、B、C为乏汽凝汽器部分，D、E为热压机凝汽器部分，A与B与C之间由隔板隔开水室，且乏汽凝汽器和热压机凝汽器之间连接不通过布置管道进行连接。
.png)

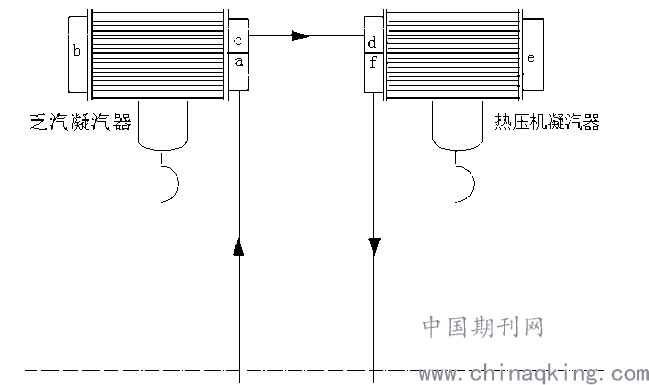

图2
参考图2，如图2所示，传统凝汽器工作流程为：热网水回水→a→b→c→d→e→f→热网水供水去热网加热器，其中a、b、c为乏汽凝汽器部分，d、e、f为热压机凝汽器部分，a与c、d与f之间由隔板隔开水室，且乏汽凝汽器和热压机凝汽器之间连接通过布置管道进行连接。
用于热压机乏汽供暖的凝汽器的工作流程：热网水回水→A→B→C→D→E→热网水供水去热网加热器，其中乏汽凝汽器、热压机凝汽器合二为一，成为整体多腔体凝汽器，A与B与C之间由隔板隔开水室，且乏汽凝汽器和热压机凝汽器之间连接不需通过布置管道进行连接。
用于热压机乏汽供暖的凝汽器的热压机凝汽器与乏汽凝汽器制造成整体多腔体结构，这样使整套热压机供暖系统在占地面积、造价、乏汽管道布置、运行灵活性、经济效益核算方面更能体现出优势。若通过热压机技术进行供暖，需要增设两台独立凝汽器，还需要通过管道来进行热网水的连接，本实用新型构建多腔体凝汽器，不需要通过管道进行串联凝汽器，这样对乏汽引入、汽水管道布置、运行灵活性等，以及整体乏汽效益核算都简化。
而且方式可以实现多变，上下连接或者前后连接，上下连接能缩小原有占地面积的一半，且进汽方式可以改为侧向进汽。
这种模式同样适用于夏季机组背压较高时，可以作为尖峰冷却系统，将原有的热网水通成冷却水即可，可以根据能用的水量灵活降低背压，同样实现机组节能降耗的目的。
具体实施时，需要在管道上设有膨胀节和电动蝶阀，膨胀节用以吸收管道的横向和轴向等位移；电动蝶阀，在夏季机组运行背压高时，打开阀门使一部分蒸汽流至凝汽器进行冷却，缓解直接空冷散热器的压力，达到降低背压的目的。春、秋季机组运行背压较低时，关闭阀门，使全部排汽通过直接空冷散热器冷却。 而冬季改通成热网水，回收其乏汽热量。
通过以上整体凝汽器不仅实现了设备造价上的降低，也实现了热网水管道、蒸汽（乏汽）管道的投资等，也减少了管线的压损，能利用的乏汽比原有分开的凝汽器模式更多，也可以在不同季节灵活运行，实现了全年的节能降耗。同时在冬季具备热电解耦的作用，因为用了大量的乏汽，这样可以减少热网加热蒸汽的使用，可以体现为主蒸汽减少，在保证供热的前提下实现了负荷一定的降低。这样变相的实现了：（1）缓解可再生能源上网：一定程度解决了弃风弃光问题；（2）配合电网政策：配合了调峰，某些地区电网对一定负荷以下发电有可观的补贴，并对无法调峰的电厂有罚款；（3）缓解了供热能力限制：由于供热能力的限制，冬季通常采用以热定电的方式运行，调峰能力受到热负荷的制约。可谓是采用了兼顾的凝汽器后，设备及配套设施造价降低、供热、尖峰冷却更灵活、经济性更可观。
参考文献：
[1]陈继军,尹海宇,郭民臣. 发电厂空冷系统尖峰冷却喷水降温过程的分析；
[2]曹永军?王云峰?郝金花 直接空冷凝汽器尖峰冷却系统的应用
