摘要：在电力架空线路修剪树木时经常使用随绳索固定在树枝上，必须上树，上树过程中容易跌落、被坚硬树刺扎伤、马蜂等动物伤害，造成人员受伤。有时在线路带电或者靠近线路情况下，人员、树木、绳索必须与电力线路保持安全距离，树枝过高时，容易倒向导线；树枝过大时，用绝缘杆、钩廉等工具拉扯时容易脱落或者无法及时抽出工器具，砍剪树木时锯头容易卡在树干中，造成工器具损坏、变形；树枝过大时，工器具因受力原因，无法有效控制树木倾倒方向，容易倒向农田，造成投诉或经济纠纷；砍剪树木时，树枝容易掉落到其它树枝或树杈当中，还有一部分树枝未能完全锯断，造成树枝无法有效清理，后期容易造成树枝掉落伤人。寻找一种方法即成本低、操作便捷，维修方便，价格低廉，易于推广的设备，成为迫切需求，于是经过多年的研制出，易于推广的《10kV线路修剪树木定向工具设计与应用》成为迫切研究对象，为此研究设计《10kV线路修剪树木定向工具设计与应用》修剪树木，大大降低工作量，缩短时间，提高工作效率。
关键词：修剪树木 工具 设计 应用
1背景
树线矛盾是配电线路的主要缺陷之一，在砍剪树木过程中经常出现人员受伤、树木倾倒线路、工器具损坏、破坏农田等影响现场安全的现象，经过认真的分析与调查，并统计了辖区配网线路砍剪树木消缺过程中发生的各类影响现场安全因素，发现锯断树枝后随意倾倒，是由于普通绳索或工具不能够有效阻止树木倾倒，造成上述现象的主要因数，绳索固定在树枝上，必须上树，上树过程中容易跌落、被坚硬树刺扎伤、马蜂等动物伤害，造成人员受伤；在线路带电或者靠近线路情况下，人员、树木、绳索必须与电力线路保持安全距离，树枝过高时，容易倒向导线；树枝过大时，用绝缘杆、钩廉等工具拉扯时容易脱落或者无法及时抽出工器具，砍剪树木时锯头容易卡在树干中，造成工器具损坏、变形；树枝过大时，工器具因受力原因，无法有效控制树木倾倒方向，容易倒向农田，造成投诉或经济纠纷；砍剪树木时，树枝容易掉落到其它树枝或树杈当中，还有一部分树枝未能完全锯断，造成树枝无法有效清理，后期容易造成树枝掉落伤人。寻找一种方法即成本低、操作便捷，维修方便，价格低廉，易于推广的设备，成为迫切需求，于是经过三年的研制出《10千伏线路修剪树木定向工具》。
2修剪树木定向工具结构
《10千伏线路修剪树木定向工具》组成；挂接材料，螺纹钢；牵引部分，牵引绳；连接部分，绝缘操作杆5部分。
2.1挂接材料；使用直径为φ18螺纹钢筋完成半团圆状，在半圆顶端焊接M16两个螺帽，一方面用于固定操作杆上，另一个应与固定拉绳牵引部分用。
2.2 连接部分；是在半圆钢筋下端焊接圆环，主要作用用于固定在操作杆上，使操作杆和挂钩形成固定整体。
2.3绝缘操作杆用来把挂钩固定在上面，便于操作。
2.4 牵引绳用来栓在挂钩上面，起到修剪下来树枝导向作用，防止树枝伤人或者倒在带电线路上，造成线路跳闸，引起大面积停电事件发生。
.png)

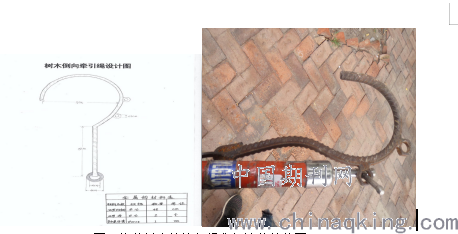

图1修剪树木挂钩侧视图
.png)

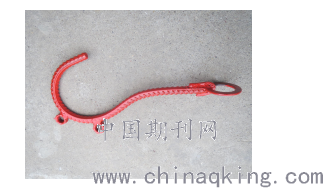

图2修剪树木挂钩实物图
图3修剪树木挂钩与操作杆连接结构图
3应用方法和使用场合
《10千伏线路修剪树木定向工具》首先把挂钩固定在操作杆上，挂钩上端螺母挂到操作杆挂钩上，下端螺母使用铁丝与操作杆绑扎牢固；牵引绳一端栓在挂钩顶面螺母，另一端作为操作人员牵引导向使用。
4有益效果
4.1《10千伏线路修剪树木定向工具》修剪树木定向工具体积小，便捷，使用方便。
4.2《10千伏线路修剪树木定向工具》在作业的安全性意义重大，有晓得避免树枝砸伤操作人员危险因素，效果显著。
4.3牵引绳引导树木导线方向，防止砸伤操作人员；此项成果经济、使用、制作工艺简单，通过对树木倒向牵引绳的应用，有效降低了实际工作当中危及现场安全作业的行为，经过现场使用各项参数全部达到现场安全效果，达到了预期使用目标。
4.4《10千伏线路修剪树木定向工具》通过使用树木倒向牵引绳，能够有效的控制树木倒向，提高了砍剪树木效率，也提高了砍剪树木的安全。提高工作效率，同时也能够提高企业的直接经济效率和社会的间接经济效益。
作者：刘晓峰 1973年10月，工程师，从事输配电运维工作28年，宁夏石嘴山市大武口区汉唐庭院52楼1单元202室，电话13709560002
参考文献
[1] 图智文．配电变压器实用技术[M].北京：中国电力出版社，2004.
[2] 赵家礼.配电变压器修理手册[M].北京：中国电力出版社，2004.
[3] DL/T 1102-2009 .配电变压器运行规程[S].
[4] DL/T 573-2010.?电力变压器检修导则[S].
