摘要：在供电企业现有的只能窃电手段主要是通过用电信息采集系统进行事后检测，通常是发现线路、台区线损异常，后，首选出异常窃电用户，通过对此历史数据进行分析判断，此种窃电方法的缺点是不不具备自动报警功能。判断周期长、无法立即锁定窃电用户及时制止窃电行为，后续电费追捕难度大。为此，现有的防窃电技术与方法已经无法满足防窃电工作的实际需求；基于上述背景，笔者创新一种《计量装置智能防反窃电实时监测报警系统的设计》，减少停电时间，大大降低工作量，缩短时间，提高工作效率。
关键词：计量装置 反窃电 在线监测 设计
1创新背景
在供电企业电费是当前各类供电企业运行的一项重要且必须的支出。部分不法分子铤而走险违法窃电，来增加收入，这种行为对供电企业线损管理及电力安全供应构成了严重威胁。
供电企业现有的智能窃电手段主要是通过用电信息采集系统和SG186系统进行事后检测，通常是发现线路、台区线损异常后，首选出异常窃电用户，通过对此历史数据进行分析判断，这种窃电方法的缺点是不具备自动报警功能，也没有确凿证据。通常判断周期长、无法立即锁定窃电用户及时制止窃电行为，后续电费追捕难度大。为此，现有的防窃电技术与方法已经无法满足现代防窃电工作的实际需求；基于上述背景，笔者创新一种《计量装置智能防反窃电实时监测报警系统的设计》。
2计量装置智能防反窃电实时监测报警设计
计量装置智能防反窃电实时监测报警装置设计它主要包括三部分：智能铅封、集中采集显示装置、信号转发装置等三部分。
2.1智能铅封是在封铅内部设置PT2262/2272芯片，盗窃分子首先要打开芯片，在芯片内SM卡立即把信息传到报修人员收集，并且锁定用户计量装置号码和照片，就有佐证材料；子弹头，不锈钢、ABS主要用来保护智能铅封和发送信息和记录功能。
2.2集中采集显示装置包括：485通信RS485是工业现场设备通讯标准接口。通讯距离相对较长，对线路要求也不是很高。所以使用的比较普遍。采集现场设备数据,存储到管理计算机上,以便进一步的打印报表和查询，以及远程控制。
2.3 STC单片机“在应用编程”，即在程序运行时程序存储器可由程序自身进行擦写。
2.4电源直接取自计量柜便于隐蔽。
2.5 CMOS工业级摄像头是能应用当代大规模半导体集成电路生产工艺来生产的图像传感器，具有成品率高、集成度高、功耗小、价格低等特点。CMOS技术是世界上许多图像传感器半导体研发企业试图用来替代CCD的技术。经过多年的努力，作为图像传感器，CMOS已经克服早期的许多缺点，发展到了在图像品质方面可以与CCD技术较量的水平。现在CMOS的水平使它们更适合应用于要求空间小、体积小、功耗低而对图像噪声和质量要求不是特别高的场合。如大部分有辅助光照明的工业检测应用、安防保安应用、和大多数消费型商业数码相机应用。主要检测窃电打开智能铅封后利用通信网络和高清晰摄像技术做好作证材料和传输功能 。
2.3 信号转发装置是利用通讯功能传输窃电信息，发送到值班人员手机上，立即组织人员到现场进行查出，确保窃电者人脏俱全。
计量装置智能防反窃电实时监测报警系统的设计方法；做成集中箱，安装在计量柜中；如果没有授权状态下被打开，该装置将通过内置通信模块向集中采集显示装置发送报警信息。集中采集显示装置通过信号转发装置向台区经理手机发送疑似窃电信息，有台区经理前往现场查处。
.png)

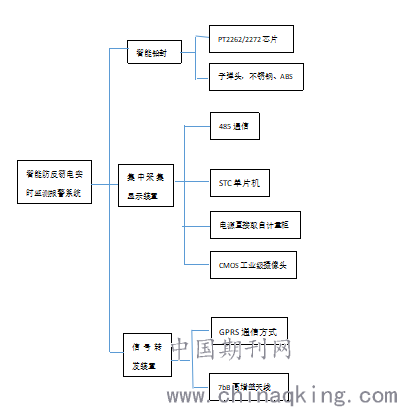

图一、计量装置智能防反窃电实时监测报警系统的结构体
3现场应用
3.1计量装置智能防反窃电实时监测报警系统的装置设计安装于计量柜内，在铅封内设置的SIM卡中已提前内执信息，一旦铅封遭到破坏，该装置应立即向客户发送信息。
3.2 安装与该出的计量装置智能防反窃电实时监测报警装置内置的SIM中已提前内置信息，一旦铅封被破坏，该装置应立即向客户发出报警信息；报警信息收到卡好，用户名信息、地点意思窃电。
3.3计量装置智能防反窃电实时监测报警系统的设计动作正确可靠，能及时发现并定位异常报警信息，推广后将大大缩短供电员工发现窃电的时间，在很大程度上遏制窃电时间的发生，保障供电安全和窃电具有重大意义。
4 试试效果
4.1计量装置智能防反窃电实时监测报警系统的设计能够及时反馈远方切电信息，让保修人员分析切电行为。
4.2 计量装置智能防反窃电实时监测报警系统的设计保护了国家资源不被窃取，保障公家经济礼仪部被损害，提高供电企业防范意识。
4.3 计量装置智能防反窃电实时监测报警系统的装置设计预计每年为国家挽回电费50万元。
4.5 计量装置智能防反窃电实时监测报警系统的设计有效的解决电力企业切电行为，提高防窃电力度，大大降低线路线损率。
作者：周占忠 1975年05月，工程师，从事输配电运维工作28年，宁夏石嘴山市大武口区汉唐庭院52楼1单元202室，电话13709560002
参考文献
[1] 图智文．配电变压器实用技术[M].北京：中国电力出版社，2004.
[2] 赵家礼.配电变压器修理手册[M].北京：中国电力出版社，2004.
[3] DL/T 1102-2009 .配电变压器运行规程[S].
[4] DL/T 573-2010.?电力变压器检修导则[S].
