配电网接线模式的综合效率评价

发表时间：2020/8/4 来源：《电力设备》2020年第8期作者：崔绍莉

[导读] 摘要：城市配电网是电力系统的重要组成部分，是城市现代化建设的重要基础设施之一，有利于保证电网改造的合理性以及电网运行的安全性和经济性，为实现配电自动化提供基础。

        （国网阳泉市荫营供电公司山西阳泉 045011）
        摘要：城市配电网是电力系统的重要组成部分，是城市现代化建设的重要基础设施之一，有利于保证电网改造的合理性以及电网运行的安全性和经济性，为实现配电自动化提供基础。本文首先分析了城市中低压配电网的常用接线方式，根据不同的情况给出了推荐的电网接线模式，接着从经济性、可靠性等方面对配电网接线模式选择评价指标进行了分析，并提出了配电网接线模式选择的评价指标体系，为有效选择配电网接线模式奠定了基础。
        关键词：配电网接线模式的综合效率评价
        引言
        在城市电网建设过程当中，采用多种连接方式是合理和必要的，这个过程需要不断的尝试和创新，在实践中获得最优的解决方案，任何行之有效的方法都是通过慢慢的实践才得以验证。我国不断致力于电网的优化和整体系统的升级，以解决新时代下国民不断发展的物质文化生活需求同落后的社会生产力之间的矛盾，如何更加平稳高效的输送，分配电力资源，使电力系统结构最优化成为急待解决的社会问题，而其中城市中压配电网的接线模式成为重中之重，在优化的过程中有必要从可靠性，高效性，节能环保，运营成本等方面作为切入点，以适应居民的高用电量需求，将电力资源合理有序的分配到最需要的地方。
        1电网中应用率最高的几种连接方式
        1.1多段式—分控模式
        此种模式适用于用电量比较集中的居民区商业区，在发展成熟的地区多有使用，此种模式是在原有线路上加装多个分控开关，实现单开单户，灵活有效，便于维修。避免了电网短路所带来的大面积停电风险，真正做到了电网模块化，在用电高峰期不会因为某一线路的超负荷运转而使其他线路损坏。从而降低故障排查的难度和维修成本。铺设线路之初会带来成本的小幅度上升，但在运营中其高性价比和便利的操作方法依然值得称赞。
        1.2单点—四周发散模式
        这种架设模式的优点是结构简单，施工便利，投入成本少，少量的高压控制柜就可对整个线路进行控制。缺点是极易造成大面积断电现象，线路负荷大，如果核心出现故障将会导致大面积停电事故，波及范围比较广，而且由于此种模式线路负荷过大，电子元器件的损坏率也非常的高。
        1.3多供—单备模式
        此种方式充分体现了多线路的包容优势，在正常供电状态下是由两条甚至多条主线路核心供电，另外一条线路不供电，但是当主线路发生故障断供时，备线会立即介入，向用户供电，起到了保险作用，在一定程度上避免了断电事故的发生，维护了中压配电网的平稳有效运行。
        1.4改善线路的方案与策略
        首先，在设计线路之初要根据下级变电所统计的各地区用电量统计，绘制出各年各区域用电量汇总图，以及电力需求年度发展统计规划，对所供电的区域情况进行详细的描述。从总体上运筹帷幄，把控大局。其次，要对整个地区的地形地貌进行分析，绘制出施工地形图，对施工有难度，地形复杂的区域进行重点勘察，找到解决难题的措施。接下来，结合前期做的调查研究，因地制宜的选择多种有效的配电网接线模式，对重点高负荷地区采取优先大量配送的方式，从而实现整个网络的高效性。然后开始采购整个工程所需要用到的原料，人力，物力。选择质优价廉的供货方，在物流运输方面尽最大可能做到高效，低价，快捷，同时避免运输过程中的不当损失，保证所需原料安全平稳的送达施工现场。
        最后，在前期准备工作妥善完成以后，开始施工，在施工过程中要考虑天气，工程质量与工程进度三者的有机结合，确保工程的顺利进行，避免不必要的损失和浪费，圆满的完成任务。
        2配电网接线模式评价指标体系与方法研究
        2.1配电网接线模式评价指标研究
        在众多配电网规划研究模型中，静态输出模型是配电网接线研究比较有效的方法。配电网接线研究静态输出模型主要包括经济性、可靠性和供电能力等经济技术指标及其构成方式。
        （1）经济性指标
        经济性指标的计算是在一定的供电区域内，考虑各种可能适合的配电网接线模式的网架结构，并对每一种方案计算其年总费用，最后根据各方案年总费用的大小来判定其经济性。配电网线路的费用构成主要包括三个方面：线路投资费用、年运行费用和线路停电损失。
        （2）供电能力指标
        根据《国网公司城市电力网规划设计与导则》规定，城网配电网供电安全采用N-1准则，即一条线路停电时，在正常情况下，除故障段外不停电，供电设备不允许过负荷。不同的接线模式转供能力不同，线路正常供电能力差别较大。单环网接线线路正常运行时负载率为50%，备用50%容量用于转供联络线路故障停电负荷。以此类推，三线路联络接线线路负载率为50%，分段两联络接线线路负载率为67%，“3-1”接线正常线路负载率为67%，“4-1”接线线路负载率为75%，平均线路负载率为56%。
        2.2配电网接线模式评价指标体系
        影响配电网接线模式选择的指标因素较多，它们从不同侧面、不同程度和不同层次上反映了配电网接线模式选择的有效性。因此，只有建立科学、合理的状态评估指标体系，才能更加有效、准确地选择配电网接线模式，其评估指标选取应遵循以下原则：科学性原则、可行性原则、全面性原则及定性与定量相结合的原则。根据以上分析的配电网接线模式选择评估指标体系建立原则，选取合适的参数，构建配电网接线模式选择评估指标体系。

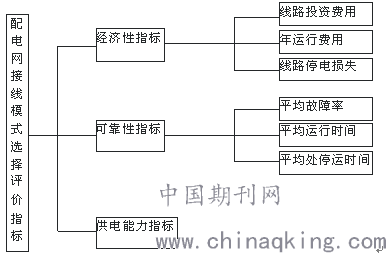

        配电网接线模式选择评估体系
        结束语
        随着国民经济和科技创新的不断发展壮大，人民对美好生活的追求愈加强烈，各种用电设备随着国家政策的不断深入，快速的走进了百姓家中，而其中电力扮演着重要的角色，这就对城市配电网的正常运行提出了更高的要求，当前的城市电网负荷过大，整体结构过于脆弱，应对起城市大量的用电量显得有些勉强，同时对整体的稳定运行提出了更高的要求，固有必要对城市中压配电网接线模式进行深入的研究与探讨。
        参考文献
        [1]陈树新.中压配电网接线模式分析及改造思路[J].低碳世界,2019,9(10):63-64.
        [2]李瑞轩. 中压配电网典型接线模式优化研究[D].东北农业大学,2019.
        [3]肖峻,佘步鑫.配电网接线模式的综合效率评价[J].电网技术,2019,43(10):3769-3781.
        [4]李少明.浅谈中压配电网不同接线模式下的供电能力[J].科技风,2018(26):200.
