【摘要】：通过对离心式压缩机主油泵振动原因的研究和分析，总结出一系列方法解决主油泵各类振动问题，达到了确保大型离心式压缩机组安全、平稳运行的目的。
【关键词】：离心式压缩机 主油泵 振动原因
1设备概况
单级悬臂离心泵P1101A是离心式压缩机组C1102的主油泵，压力0.72MPa、流量160立方/小时、沈阳水泵厂设计制造，采用波纹管密封形式，在1999年6月安装并投用至今。由于设备安装水平低下及设备结构等原因，该泵在投用之初振动就偏高，近年来该离心泵振动超标运转，因此只有P1101B泵停机检修时才会运转P1101A泵。
2 故障现象

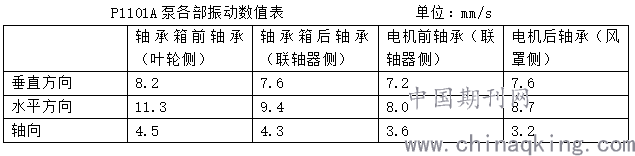

单级悬臂离心泵P1101A长期振动超标，经过多次处理仍然不见效果。电机和离心泵的振动都超标，将联轴器脱离后，单机试运电机，电机依然振动超标，具体振动数值见下表。
.png)
3 故障原因
单级悬臂离心泵P1101A在2019年6月装置停产大检修时被列为专项治理项目，准备彻底的解决振动的问题。该离心泵经过拆卸检查后发现的问题整理如下：
3.1、单级悬臂离心泵P1101A的电机底平面的平面度超差，整个底平面承船底形状，四个地脚不同程度的翘曲。
3.2、电机就位后存在虚脚的现象，在电机的右侧后脚虚脚0.50mm.(面向电机罩)
3.3、单级悬臂离心泵P1101A采用了老式弹性蛇簧型联轴器，电机侧螺栓连接止口原始设计为过渡配合。实际检测发现，该处中间对轮凸台圆周面经过多次锉削，止口处已经是间隙配合，造成电机轴与中间对轮不同轴。盘动电机转子，用百分表检测临近弹性蛇簧处的跳动值，跳动值严重超差，累积达到0.55mm。
3.4、单级悬臂离心泵P1101A的泵轴采用了联轴器端轴向定位的结构形式，前轴承型号6311，后轴承型号是7311。轴承箱前后轴承内孔基本尺寸φ120mm，公差代号Js7.孔的两个极限尺寸是最小φ119.98、最大φ120.02.用内径百分百检测发现，两个轴承孔尺寸超差，联轴器侧轴承孔承不规则喇叭口状，实际测量最大超差值达到了φ120.07mm，垂直方向超差数值偏大。（见下图）
.png)
3.5、单级悬臂离心泵P1101A的叶轮发现裂纹，该裂纹位于叶轮轮盖侧，临近边缘处，裂纹长约40mm并一直裂透至叶轮圆周面处。裂纹的存在破坏了该泵的动平衡，并且在运转的状态下产生介质扰流。
3.6、单级悬臂离心泵P1101A密封端盖有冷却设计，同时由于结构不合理造成轴系悬臂部分过长，重心前移。检测中发现，将该泵裸轴放在两个V型架时，泵轴会以密封侧V型架为支点，叶轮端下沉，联轴器端上翘。现象表明前后轴承会不同程度的承受因结构不合理产生的附加力矩。
上述故障原因都是在拆检后发现的，任何一个故障原因都会引起单级悬臂离心泵P1101A振动超差。
4 处理方法
针对单级悬臂离心泵P1101A存在的故障原因，以问题为导向逐条逐项的解决处理。
4.1对于电机整个底平面承船底形状的问题，将电机用平面磨床将底平面磨削平，使平面度合服要求。
4.2 对于电机虚脚的问题，回装时在电机的右侧后脚虚脚处多加了0.55mm厚的垫片（原始检测的数值差了0.05mm），调整后消除了电机虚脚的问题。
4.3、对于老式弹性蛇簧型联轴器跳动超差的问题，选择了直接更换膜片式联轴器的方法，并且在回装时严格控制对中值使其在0.15mm内。检修后对中值，径向偏差：垂直方向电机高0.05mm，水平方向电机偏右0.09mm。轴向偏差：垂直方向上开口0.07mm，水平方向左开口0.06mm。
4.4、对于轴承箱两侧轴承孔直径超差的问题，将该泵轴承箱直接返厂处理，在经过表明涂渡后，用镗床镗削两个轴承孔，使其直接满足图纸的公差要求。
4.5、对于叶轮的裂纹问题，对其进行了修复处理，焊接后进行了车削处理，并且做了动平衡检测。同时，考虑到整个轴系的动平衡问题，将叶轮、轴套、对轮的转动部件组装后，上机做了动平衡检测并作出相应的去重处理。
4.6、对于该泵悬臂部分过长结构不合理的问题，受限于生产条件未做处理。
5 回装中发现的问题及处理
单级悬臂离心泵P1101A选用的两架7311轴承是向心推力球轴承，采用背靠背的安装方式，轴承组装后发现两架轴承没有预紧力，背帽锁紧后，轴承外圈是相互活动的。经过测算后在两个轴承外圈之间加装了一个0.03mm厚的不锈钢垫圈，解决了轴承没有预紧力的问题。
6 处理效果
单级悬臂离心泵P1101A采用上述的处理方法解决各类故障原因后，各部振动数值均合格，彻底的解决了该泵振动超标的问题，为离心式压缩机组长周期平稳运行提供了有力保障。
