板式换热器允许压降内最优板片数的快速计算

发表时间：2020/8/4 来源：《科学与技术》2020年28卷7期作者：马学勇马力群王保卫张涛刘千诚

[导读] 在工业生产过程和生活采暖中，板式换热器的高效率换热、占地小、

摘要：在工业生产过程和生活采暖中，板式换热器的高效率换热、占地小、价格较低等特点收到了广大生产企业的青睐。本文的特点是是在满足NB/T 47004.1-2017《板式热交换器》标准要求的前提下，介绍一种快速根据压降要求计算板片数的计算方法，从而达到快速确定板片数的目的。

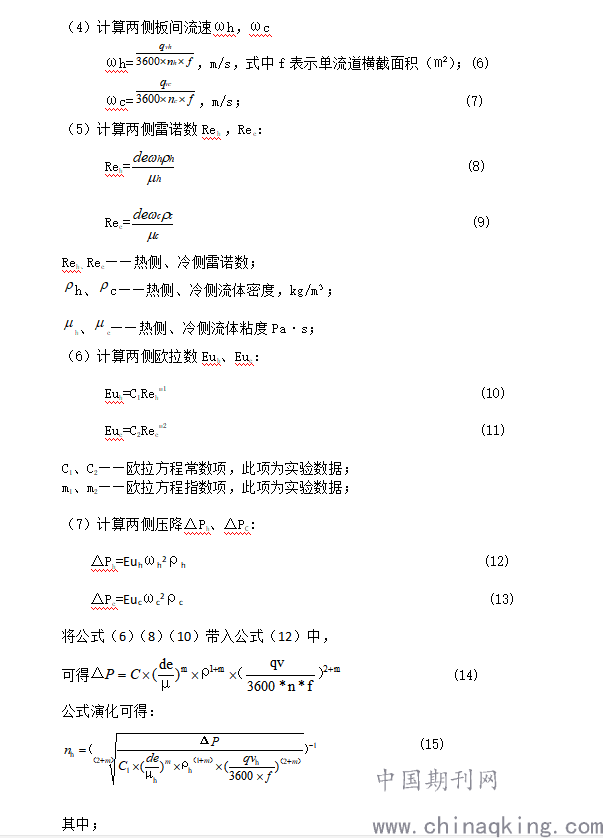

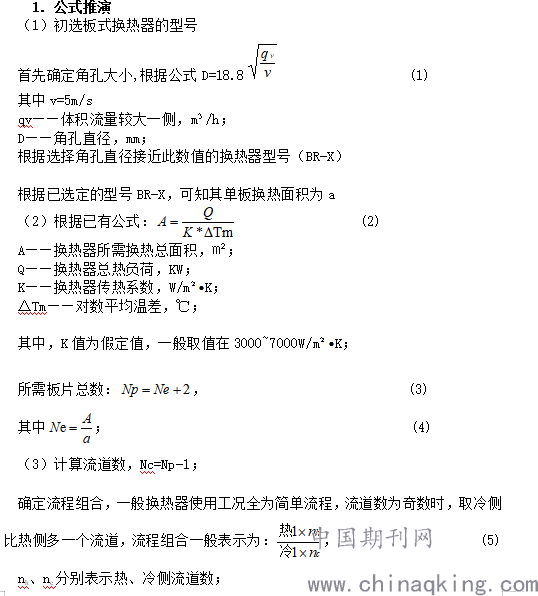

根据板式换热器工程设计手册的设计计算中，主要对满足板式换热器需求压降的计算，其设计计算过程比较复杂，且计算量较大。本文通过对设计要求和计算过程的推导，得出一种快速便捷的计算方法。

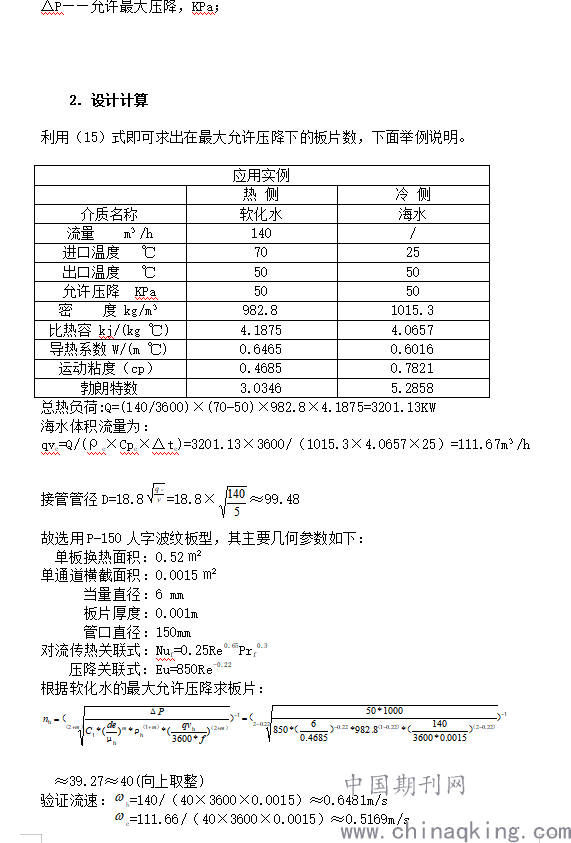

设计面积富余量为33.94%；（由于篇幅有限，计算做过读者可自行验证）

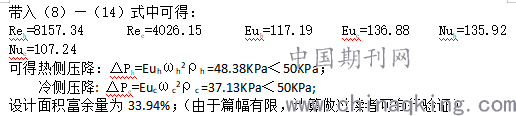

两侧压降均满足最大允许压降。计算结果与实际结果几乎一致。
        3.特殊结构计算方式和不适用性
        结构计算方式：本计算方式可应用在特殊结构中，如串联、多流程等特殊的板式换热器中，在计算过程中，仅需将最大允许压降作出调整。例如：3台板式换热器进行串联设计，最大允许压降为60KPa，则带入计算公式中的ΔP=60KPa/3=20KPa，多流程同串联相同。
        不适用性：本计算方法仅适用于板式换热器的单一版型，不可用于多种不同板型混合计算。
        4.结论
        板式换热器的设计计算中，如何快速准确的确定出板片数是整个设计计算中最重要环节。本方法可以帮助设计人员在最段的时间内、重复计算次数最少的情况下，核算出最佳板片方案。本方法以运用在实际的工作中，且得到良好的设计反馈。
