摘要：设计制作油漆的过滤装置，安装至喷枪的油漆管的接头，为涂料施工增设最后一道质量管控措施，避免微小漆渣颗粒、不良流体物质等杂质，影响涂膜质量，以及油漆管路与喷枪寿命。
关键词：喷枪、过滤装置、喷枪端口
Application of paint filters on the ports of airbrushes
Yesong.wang 1, Chaoguang.Chen 2
(1. Liuzhou Wuling Automobile Industry co., Ltd., liuzhou guangxi 545007,China； 2． GKN Power Solutions (Liuzhou) Co., Ltd.，Liuzhou Guangxi 545007, China)
Abstract: Design and manufacture the filter device of paint, install to the joint of paint pipe of spray gun, add the last quality control measure for paint construction, avoid the impurities such as tiny paint residue particles and bad fluid substances, affect the quality of paint film, as well as the life of paint pipe and spray gun.
Keywords: spray gun, filter device, Spray gun interface
1.前言

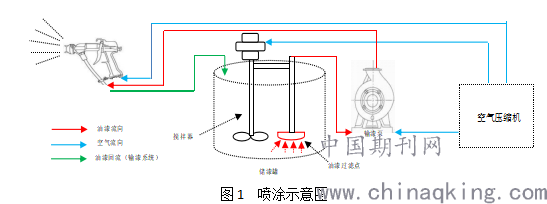

油漆涂料经过喷、刷、辊、浸等方法涂布到工件上面而形成涂膜，汽车类的涂装表面质量要求较高，通常运用喷涂方法进行施工。传统的喷涂设备包括油漆罐、油漆泵、油漆管道、压缩空气管道、喷枪等组成，整套设备通常只在油漆泵的油漆入口处，设置有过滤网装置，防止泵吸入不明杂质。如图1所示。
.png)
高装饰性要求的涂装生产中，目前这种过滤程度是有欠缺的，特别是喷涂低温漆，涂料在生产环节，从油漆罐（油漆桶）到喷涂工件的表面，整个过程容易与空气接触，发生微观上的不完全交联固化反应，产生不良流体状态的杂质，在一定压力下，很容易突破油漆泵前端的过滤网，到达油漆管道与喷枪端口。

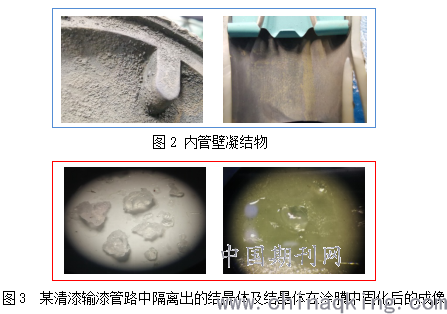

低温漆的颜料与填料在泵内和管道内壁发生日积月累的微小沉积累积剥离等都会使产品涂膜表面上形成涂料型颗粒物（如图2所示）。 对于高温漆种的输漆系统中，由于长期使用添加有防流挂助剂的因素，输漆管路系统同样会有设备内壁沉积，如经清洗管路或空置一定时间的管路也会造成沉积物的松动剥离（如图三所示），一旦喷涂到工件表面就会形成不良质量状态影响生产的正常进行。
.png)
高装饰性要求的涂装产品对外观质量对允许颗粒物都有严格标准，涂料粒子形成的渣子或颗粒物也会直接影响产品品质，从而造成而不必要的返修或返工。
2.常见的喷枪端口类型介绍
由于设计上的差异，各种喷枪链接油漆管路的端口，以及所用涂料的颗粒粒径，都不尽相同，应设计不同的过滤组件，在油漆管路的终端，与喷枪衔接的合适位置处安装。可增设过滤装置的、常见的喷枪端口类型，有如下几种：
1)重力式空气喷枪。
重力式喷枪常用于汽车修补类等小面积涂装需求，涂料靠重力流入枪体，涂料使用得比较彻底。喷枪的入漆端口通常位于喷枪的侧位或正上方位。
.png)
图4 重力式喷枪
2)虹吸式空气喷枪。
虹吸式喷枪通常也称为吸上式喷枪，涂料靠喷枪内涂料通道上端口气流通过而形成的负压作用流向枪体内部，适用于非走线式的普通工业涂装和汽车修补涂装等，喷枪的入漆端口位于壶盖底部。
.png)
图5 虹吸式空气喷枪
3)压送式空气喷枪、手持静电喷枪。
压送式喷枪的涂料供给需要输漆泵的作用获取动能，该类型的喷枪适用于量比较大的喷涂或高度连续性涂装作业，汽车涂装生产线常用于机器人涂装的补充。
.png)

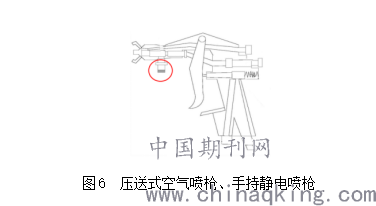

图6 压送式空气喷枪、手持静电喷枪
4)无气高压喷枪。
无气高压喷枪常用于建筑、汽车底盘阻尼胶等粘稠状涂料施工，工件通常相对外观质量要求较低。该类喷枪根据输送涂料压力大小决定雾化效果，枪的端口与压送式喷枪类同置于枪体握枪手柄下侧。
.png)
图7 无气高压喷枪
3.设计喷枪端口的过滤组件

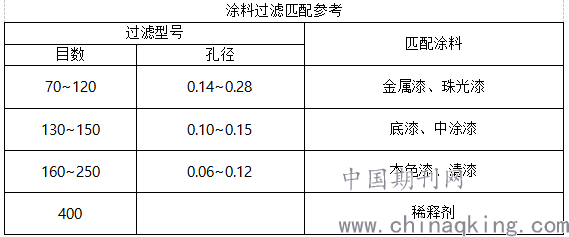

涂料的过滤器通常有尼龙丝网（软网）、塑料过滤网以及金属丝网（硬网），喷枪端口的过滤器选型参考下表。
.png)
4.喷枪端口过滤组件的安装与维护
根据喷涂雾化效果，以及油漆泵的压力的情况，喷枪使用前、使用后，对过滤组件的进行清洗保洁，或者直接更换新的过滤组件。
1）虹吸式喷枪过滤布过滤。将常规涂料网布裁成小正方形，单层或多层完全套住涂料入枪吸管口，缠绕物密封吸油口。于由过滤接触面小，涂料入喷枪储漆罐前需要做充分的过滤，在使用一定时间后若杂质堵塞滤布，喷枪在同状态出漆阀大小时出漆量会明显偏小，此时需要对滤布进行清洗或直接更换，每次加入涂料入罐体时应检查滤布是否有损坏，如有异常直接更加更换。
.png)

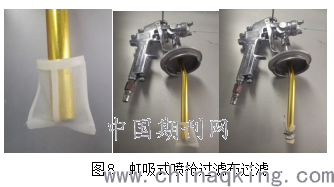

图8 虹吸式喷枪过滤布过滤
2）虹吸式喷枪成型过滤器过滤。设计制作与喷枪吸油管同等大小的管套式过滤器，在安装方法是直接套住枪端吸油口圆形的套网增加了过滤面，涂料异常堵死现象较难发生，检查和维护方法与过滤布式过滤器使用相同。
3）重力式喷枪端口棒式过滤。制作适合尺寸硬质过滤圆形过滤器，一般塑料制成，在涂料装入喷枪罐体前将过滤器放入漆罐和喷枪端口的连接处，此类过滤器在高端喷枪中是配套器件，但在普通的重力式喷枪运用还是比较少的，由于该类喷枪适用于小面积涂装，每次所能装入的涂料都是比较少的，一但喷涂过程中发现涂料类的颗粒等缺陷都会被快速的发现，少量涂料可以再进行枪外滤布或滤杯过滤后再使用。正常使用的话如有堵塞也会体现有出漆量的异常，使用后一般可以取出进行清洗和直接更换。
.png)
图9 喷枪端口棒式过滤
4）压送式喷枪端口金属过滤器。由于压送式喷枪的油漆输送压力要大于虹吸式和重力式喷枪，滤布式的过滤器材是无法使用的，在喷枪端口管路中增加金属材质过滤器，选择配合所用喷枪端口螺牙尺寸的连接器件，将金属过滤器安装到喷枪端口处形成其管理内过滤。使用过程将定期拆出来确认过滤效果，使用过程其喷枪出漆量是衡量过滤器否堵塞，由于是金属材质，过滤器材可以清洗干净后多次重复使用。
.png)

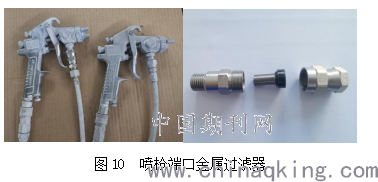

图10 喷枪端口金属过滤器
5.结语
随着行业的发展，人们对涂装外观的要求越来越高；对喷涂设备维护成本的节约管控精益求精。设计制作油漆的过滤装置，安装至喷枪的油漆管端口，增加了对整套设备的保护，也提高了施工涂料的最后把关，降低了设备维护保养的费用。上述举措及其改善思路，在行业内具有普遍参考意义。
6.参考文献
[1]王彦龙,任孝静,汪荣,曹伟. 汽车涂装线用空气喷枪[J].上海涂料,2015,53（6）:43-45
[2]程为华,傅昌勇，陈星星.空气喷枪在涂装技术中的应用[J].汽车与配件,2012,37:24-25.
[3]胡治文,李康.空气喷枪的保养及维修[J]汽车工艺与材料,2010,4:61-64.
