摘要：介绍了一种新型的光子环形器来实现射频系统的同时收发。 阐述了光子环形器实现收发隔离的工作原理。采用微波腔模型分析了基于MZ调制器的光子环形器的隔离度，并基于商用的马赫-曾德尔电光调制器对光子环形器隔离性能进行了实验验证。
关键词：光子环形器 马赫-曾德尔调制器 隔离度
1.引言
现代微波雷达领域已经从低频段发展到高频波段，比如预警探测雷达、成像雷达、机载雷达和民用雷达的常用X波频段。广泛应用于武器制导和火控系统、卫星通讯、雷达探测、导航器、防撞设备等领域的Ku波段。毫米波雷达具有分辨率高、成像能力强、射束能量集中等优点。为了集中不同波段的技术优点、未来微波雷达将向多功能一体化方向发展，同时具有侦察、干扰、探测、通讯等功能。 一体化的多频段工作需要雷达系统能够实现共天线孔径、收发通道复用等技术。收发通道复用中宽带收发隔离是重要的关键技术，如果发射信号通过收发开关泄露到接收通道，导致接收机饱和，使雷达不能正常探测，所以收发开关的带宽和隔离度直接决定了整个雷达系统的性能。
目前在微波雷达中常用的收发开关是微波铁氧体器件，其隔离度一般仅为达到20dB～30dB。要实现更高的带宽和隔离度，铁氧体受旋磁材料饱和磁化强度的限制，制作比较困难，且其器件尺寸将比较大。
随着技术的发展出现了以电子技术为基础电子环形器，电子环形器通常采用金属半导体有源器件结合无源器件集成在一块电路上，通过电路网路的特性来实现收发隔离。电子环形器体积非常小，但是其耐受的发射功率也很小。
伴随微波光子学技术的开展，采用光子环形器的概念被提出，它可以在很大的带宽中使接收与发射信号实现非常高的隔离，并确保接收链有非常低的噪声系数，同时光子器件的体积小利于集成，方便与现有的光纤通讯系统连接[1]
2.光子环形器原理
基于MZ调制器的光子环形器工作原理如图1所示，虚线框内是其核心器件，一个带行波电极的马赫-曾德（Mach-Zehnder Modulator）光电调制器。调制器的中间电极作为射频RF信号的传输通道，将输入端口1与发射端口2连接，上下电极为地电极。一个连续波（CW）激光器给调制器的一端提供连续光载波。当天线接收到信号Rx，馈入光子环形器的端口2，并传播至与中间电极，由于 Rx信号在调制器的电极上传播时与CW激光传播方向相同方向，通过合理的设计，在调制器有效的区域作用时， 射频Rx信号有效地调制到光波上，通过一个高速光电探测器，将输出的调制光恢复成Rx信号，并使之从端口3的引出。馈入端口1的一个射频发射信号Tx，到达同样的与天线相连的调制器电极，但是射频信号Tx在调制器电极中传播时，其传播方向与波导中CW激光传播方向相反，Tx信号无法对光波进行有效调制，因此发射通道和接收通道实现了光子隔离。
.png)

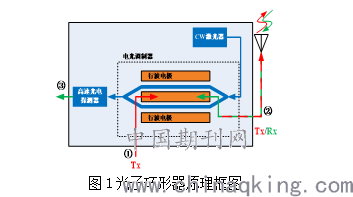

图1光子环形器原理框图
3.隔离度分析

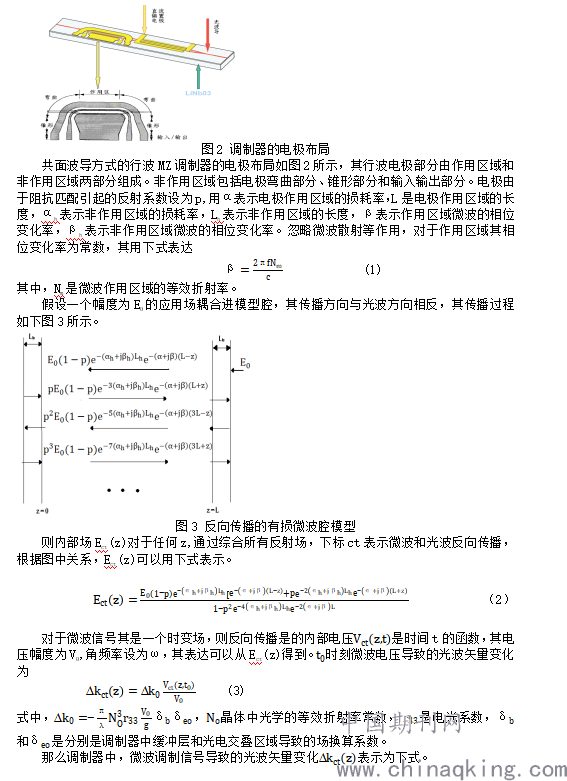

通常MZ行波调制器设计成共面波导电极，其可以看做一个微波腔来建立模型[2]。MZ行波调制器的光学响应要考虑到电极的损耗以及微波与光波的速度匹配，因此微波腔模型是一个有损腔。对于环形器一个关键指标是隔离度，即端口 1-3隔离性能，光子环形器对应到的情况为微波和光波传播方向相反，其隔离性能可以用反向传播情况下的调制光学响应来表示。

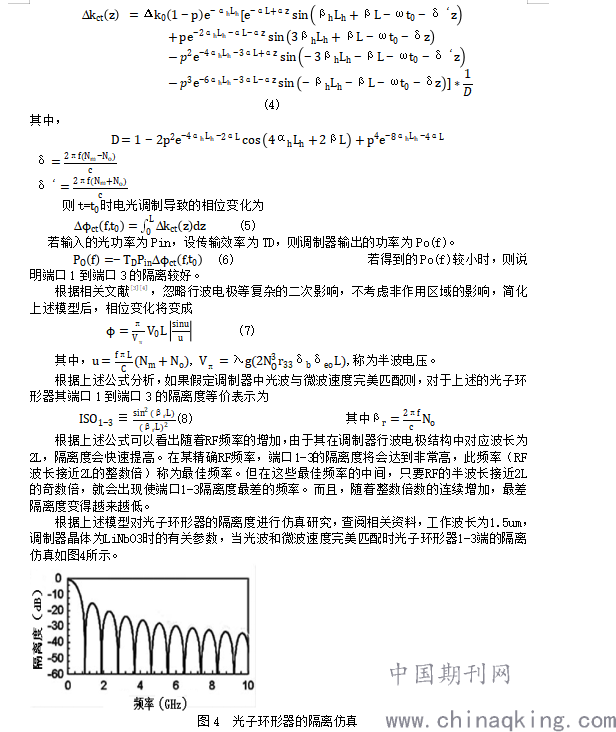

.png)
.png)
4.实验研究
根据光子环形器的工作原理，其重点是端口1到3的隔离研究，因此实验中主要进行射频信号与光波信号反向传播时的研究。实验中采用一个信号源提供射频信号，1550nm波长的单频激光器给调制器提供输入光源，调制器为商用的LiNbO3电光调制器，经过幅度调制的输出光经过探测器转换后，输出到频谱分析仪测量调制信号的频率和幅度。
实验中对反向调制进行了多个频率点的测量，由于试验中信号源的最高频率为3.3GHz，选取了100MHz-3GHz中的20个点进行测试。调制器的连接测试场景和在3GHz时测量结果如图5所示。
.png)

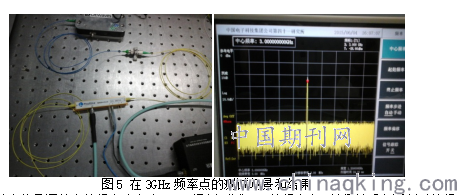

图5 在3GHz频率点的测试场景和结果
试验中信号源输出的频率功率为9dBm,通过测试不同的频率点，获得其反向调制时的频谱功率值，经过计算从而获取不同频率时的信号隔离度，测试结果如图6所示，图中的横坐标为频率值，纵坐标为隔离度dB。
.png)

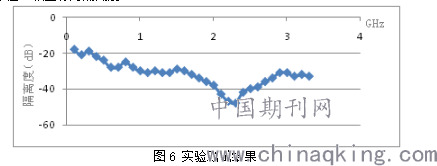

图6 实验测试结果
从图6的测量结果看，其隔离度曲线与低频部分仿真结果有一定的相似性。在2.3GHz时其隔离度不到50dB,达不到仿真的隔离要求，这是由于商用器件是为同向调制设计的，其电极一端射频连接口一端接地，因此其整体隔离度较差，为了提高光子环形器的隔离，需要对反向调制进行特殊的设计。
5.结论
本文对基于MZ调制器的光子环形器进行了研究，分析了其隔离度并通过商用LiNbO3调制器进行了实验验证。光子环形器的性能取决于核心器件MZ调制器的设计，为了提高光子链路通道的隔离度，可以通过研究不同材料的调制器，如聚合物材料调制器、半导体多量子阱材料等；以及通过对调制的光波导和电极特殊设计来提高。
