煤矿井下液压支架在回撤中的故障排除探析

发表时间：2020/8/4 来源：《基层建设》2020年第10期作者：李宏

[导读] 摘要：液压支架使用在煤矿井下有着重要的作用，影响着煤矿生产的效率，充分的发挥液压支架的性能，保证煤矿的安全生产。

        国家能源集团神东生产服务中心内蒙古鄂尔多斯 017209
        摘要：液压支架使用在煤矿井下有着重要的作用，影响着煤矿生产的效率，充分的发挥液压支架的性能，保证煤矿的安全生产。在使用过程中避免不了会出现各类故障，全面的分析液压支架使用情况，采取有效的措施预防液压支架出现故障，才能保证煤矿安全生产、高效高产的提供可靠的保证。
        关键词：液压支架；故障；分析；安全生产
        引言
        随着我国煤炭行业的不断发展，随着科技的不断进步，所有煤矿顶板支护材料也在不断的变化。支护材料的每一次进步都是我国技术改革进步的成果，液压支架在采煤过程中的使用让工人的安全有了保障。有效，可靠的液压支架支护是煤炭生产不可替代的重要组成部分。
        液压支架由顶梁和底座通过支柱支撑在顶底板，构成一个活动的承载构件，支撑和维护顶板，为人员和设备提供安全作业的工作空间。结构组成可分为承载件、油缸、控制操纵元件、辅助装置和工作的液体五大部分。液压支架是由液压元件和金属结构件按一定连接方式组合而成，依靠高压液体、立柱和对应的动力千斤顶可实现升、降、推、移四个基本动作来完成支撑、维护顶板，推架移溜。
        1.液压支架的作用
        液压支架的作用是有效的控制采煤机采过煤以后的顶板，挡住采空区矸石进入工作面，使采煤的空间更加安全。随着采煤机不断的的更新换代，传统的顶板管理方法已经满足不了采煤的速度，限制了采煤的产量，而液压支架特殊的构造和工作原理，能够和采煤机配套使用，不但能支护顶板防止煤壁垮落，自身前移和推动运输机，可以实现超前支护，大大提高了采煤的效率。此外在煤层倾角大的采煤工作面中液压支架还具有防滑，防倒，非常方便使用与移动快，产量高，工作使用环境复杂的特性，满足工艺要求比较严格的现代化综采工作面。
        2.液压支架的工作原理
        液压支架的液压系统是由一系列的液压元件和控制阀组成，使用清水和乳化液（浓缩液）按一定配比的混合而成的液体，对各种密封、阀件、管路要求很高，加入乳化液的混合液体能起到防腐蚀、润滑管路系统的作用。工作中要完成支架升降，移架，往前推移刮板运输机等一系列连续动作。其中升、降架是通过电液控制系统操作不同的液压油缸控制立柱升降来完成的，主要包括初撑、承载和卸载三个阶段。移架和推移运输机是电液控制系统操作推拉油缸的伸缩来完成。
        3.液压支架在综采工作面中的应用
        虽然液压支架具有可靠，耐用，抗倒防滑等多种优点，由于矿井内的工作环境恶劣，使用周期长，支架长期处于震动，冲击，负载的条件下工作，有些工作面存在选型、设计不科学，安装不当，或维护检修等原因的问题，液压支架发生故障的机率也会加大。
        综采工作面液压支架回撤时发生故障分析如下:
        1.综采工作面液压支架回撤过程中供液以后阀组不动作
        故障分析
        液压支架所用液体是水和乳化液按照一定的比例加入临时乳化液泵站的泵箱，水是经过精过滤器过滤后进入泵箱。泵站将压力达到300par来驱动液压控制原件。首先看加入泵箱的水里是否有杂物，支架供液管路是否冲洗，如有杂物先把泵箱里的水放干净，把泵箱清洗一遍，供液管路在给液压支架供液前冲洗干净。
        故障排除方法:
        1.检查液压支架反冲洗过滤器给液压支架供液侧手柄是否在开启状态
        2.检查反冲洗过滤器的两个过滤器看是否堵塞，如果堵塞更换新的过滤器
        3.检查阀组上的精过滤器是否堵塞，如果堵塞更换新的精过滤器

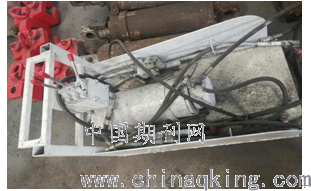

        4.在临时泵站高压水出口处加装高压精过滤器（如图1所示）
        2.综采工作面液压支架在回撤过程中立柱不降
        故障分析:
        液压支架在采煤的过程中移架立柱时一直没有降完，只是降到不影响往前移架，时间久了以后往往会造成液压支架下腔回液慢，或者是水和乳化液混合物液体中的杂物进入立柱内堵住下腔，在回液压力不足时不能打开下腔回液阀。
        故障排除方法:
        1.准备两趟给液压支架供液的管路，一趟接在一级油缸降柱管上，一趟接在二级油缸降柱管上，用远程供液动力降液压支架

        图1

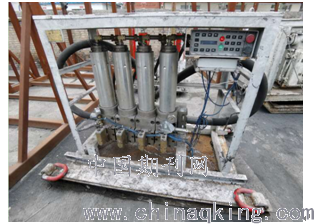

        2.用增压装置将液压支架的供液压力加大后直接接在液压支架降柱管上，远程供液用大压力将下腔阀打开（如图2所示）

        图2
        3. 综采工作面液压支架回撤过程中侧护板不动作
        4. 故障分析:
        为了保障液压支架回撤时工人的安全，液压支架在完全降到位以后及时的收回侧护板。液压支架的侧护板在采煤过程中会造成液管损坏，油缸销子断裂，侧护板变形等导致侧护板不动作
        故障排除方法:
        1.用远程供液给侧护板的液控单向阀
        2.侧护板在支护作业中挡矸、密封在升、降架过程中导向和防止倾倒使用过程中侧护帮咬边及侧护整体变形，将液压支架侧护板油缸的管路拆开，借助3台液压支架的护帮板将液压支架的侧护板收回去并插上安全销
        4.综采工作面液压支架回撤过程中推拉油缸不动作
        故障分析:
        液压支架的推拉油缸往前推移运输机和移架，在推移架的过程中推拉杆将给液压支架推拉油缸供液的管路挤坏，推拉油缸不动作
        故障排除方法:
        1.用导链将脚踏板吊起，把破损的管路拆除并更换管路
        2.将推拉油缸的安全阀拆除，使推拉油缸逐渐恢复功能，再恢复安全阀
        结论
        综上所述是我近年来对综采工作面搬家倒面时液压支架在回撤过程中的故障分析与研究所总结的一些处理液压支架故障的经验。熟知液压支架的液控系统的理论并与实践相结合是彻底排除液压支架故障的唯一途径。
