浅述码头无装卸起吊设备的发电机定子卸船工艺

发表时间:2020/8/5   来源:《当代电力文化》2020年8期   作者:陈晓明 闫嘉
[导读] 长洲电站机组安装船运的主要设备是东方电机厂的发电机定子
        摘要:长洲电站机组安装船运的主要设备是东方电机厂的发电机定子,直径9米,重约131吨,卸船的难点就是码头上没有满足起吊能力的起重设备,必须利用“土”办法来卸船。根据工程的特点,初步考虑是利用泗化洲岛现有的码头,改造成能卸此定子的临时码头,并对路的边坡进行加固处理,利用卷扬机把定子拖至平板车上,运输至现场。
        关键词:码头;卸运;发电机定子;工艺
一、概述
        长洲电站机组安装船运的主要设备是东方电机厂的发电机定子,直径9米,重约131吨,卸船的难点就是码头上没有满足起吊能力的起重设备,必须利用“土”办法来卸船。根据工程的特点,初步考虑是利用泗化洲岛现有的码头,改造成能卸此定子的临时码头,即加固码头护堤,平整路面,降低坡度,埋设锚钩,在离码头不远的路上挖一车道,使拖车的车厢面与路面平或稍微高,并对路的边坡进行加固处理,利用卷扬机把定子拖至平板车上,然后运至库房保管。现就定子的卸船工艺浅述如下。
二、运输码头及道路条件保证准备
        1.收集有关资料
        首先了解货物的最大尺寸“最重重量”船的长度、宽度;查出到货时间,临时码头处的多年平均水位,船的吃水深度,承重后水面到船面的高度等一系列基础资料,以便来决定,考虑和制定最终的卸船方案
        2.临时码头条件保证
        临时码头的尺寸及说明图见临时卸货码头简图。由于在卸货时需要动用25吨吊车配合吊装底排架、滚筒架等;140吨拖车需要运底排架、滚筒架、木方、焊机、氧气及其它相关的设备;在临时码头处还应考虑到卷扬机的摆放。临时码头必须有足够的宽度(如图示),保证25吨汽车吊、140吨拖车及相关设备摆放位置。关于临时码头的高度,根据查找多年平均水位图及临时卸货码头简图的坡度角及码头尺寸进行铺设。要求所铺设完成的临时码头必须平整,不能有凹凸不平的混凝土或大石在临时码头表面上。同时,检查临时码头必须有足够的强度,不会出现当设备经过时有压陷的情况,根据了解到的船的长度相应在码头上埋设二个锚钩,每个锚钩应考虑10顿左右的拉力.
        3.道路的尺寸条件保证
        由于最大机件净尺寸达到9米,再加上外壳的包装和应留的空隙,大件路面宽不少于5米,两旁5米内不能有障碍物。
三、关于牵引装置的设置

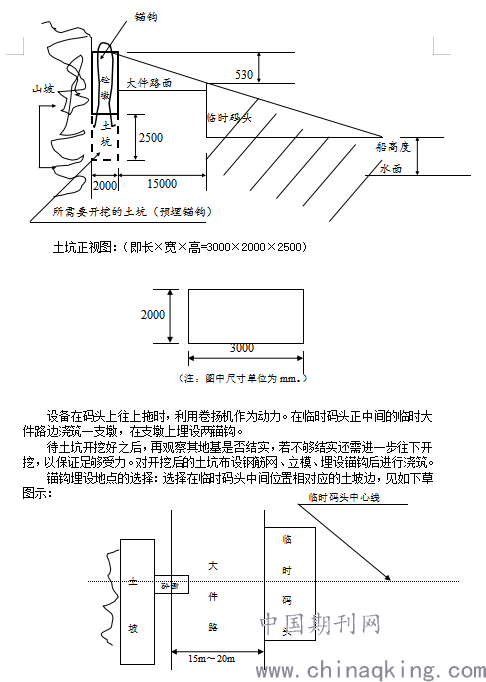

        支墩筑及锚钩的埋设,详见如下草图及说明

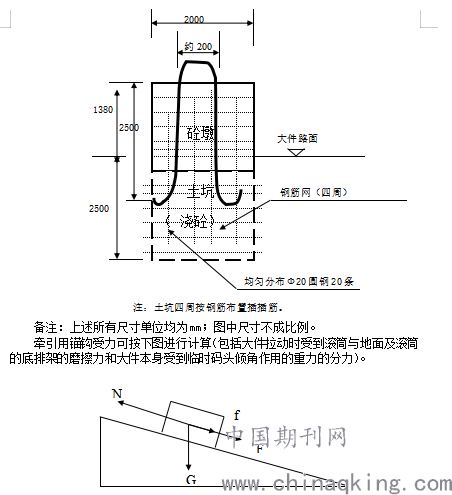

        砼墩的剖面说明:


        根据计算及考虑现场的实际情况确定埋设锚钩所受的拉力。
        注意:锚钩的埋设及支墩的浇灌高度非常重要,直接关系到卸船工作的安全及进度.
四、卸船工艺
        1、排底和滚筒的制作:
        根据临时码头、定子的尺寸,制作了底排架及滚筒架、滚筒。在卸船过程中,严禁其他船只从临时码头经过,以免引起水波动,影响卸船或引起安全问题。
        2.卸船所用设备的型号及尺寸:
        (1)卷扬机:
         型号:5吨;
         额定拉力:5吨。二台
        (2)50吨液压千斤顶(或螺旋千斤顶):
        数量:6个;
        主要参数:见左图;

        额定起重量:50吨;
        起升高度:180mm;
        自重:40kg。
        (3)滑轮组:额定起重量:50吨
        (4)30吨卸扣:
        (5)钢丝绳规格:19.5×37+1
        (6)滚筒直径:100mm。
        (7)木板厚度:50mm。
        (8)锚钩的选择:Φ60普通圆钢

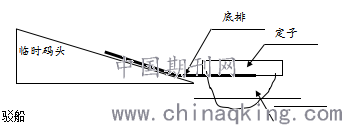

        3、卸船拖运定子:当定子设备到货后,将货船靠在临时码头边上,利用钢丝绳(系于系船柱上)将船两头系于岸边的锚钩上。利用千斤顶将船上的设备顶起约500mm的高度,将已做好的排底及滚筒架放于设备下方(注:滚筒架放在卸船排底上面),再将滚筒架与设备加固连接,松开千斤顶,将设备压于已铺设好的排底及滚筒上。利用卷扬机作为动力,将设备沿着码头一直往上拖到大件路中间,垫高以便平板车倒车进入装车。考虑到当设备往岸上拖动时,船可能会产生倾斜的情况,底排做得尽可能长(与码头配合)一头在船上完全能承载到设备,另一头必须铺上码头一部分,以使底排与船形成一个整体,船欲倾斜时,将力量传递到码头上,由码头面来承受较大重力而避免船倾斜。(如下图)。




        4、注意事项:
        (1)船到码头后停放位置一定要合适,,然后利用预先埋设在码头上的两个锚钩把船固定,必要时在船的靠岸边打桩支撑.
        (2)船的外側应焊接挡块以防设备顶起时晃动.
        (3)设备顶起时一定要统一指挥,步调一致,平稳起落.
        (4)由于随着设备的移动,船会慢慢地浮起来,并会倾斜,所以应根据现场实际情况来考虑底排的强度及长度,建议利用铰轴,以保证安全
五、安全保证措施:
        1、在卸船过程中, 所有指挥必须统一;
        2、所有卸船设备使用前必须经过检查,无异常;
        3、在卸船的过程中要时刻监视水位的变化,不能有船从旁边经过,以免引起船的波动对卸船不利。
        4、在卸船过程中, 如发现不利于安全卸船的情况时,应通知起重指挥,并立即停止卸船或采取其它措施加于完善;直至不利因素排除后,方能继续进行卸货;
        5、入施工现场人员必须要佩戴安全帽,不得赤膊或穿脱鞋进入施工现场;
        6、禁酒后操作,严禁精神不佳进行作业。
六、结束语
          按以上卸船工艺及安全保障措施操作,利用“土法”在无合适的起吊设备的情况下,顺利地将长洲电站发电机定子从码头的驳船上卸运至现场,保证了机组的顺利安装。
