摘要：磨矿功指数是矿石可磨性的一个极其重要的指标，是选厂设计时确定磨机尺寸、介质直径等磨矿关键参数方面不可缺少的依据。为了给建厂设计球磨机选型，以及磨矿介质直径等提供依据，根据试验流程中确定的磨矿细度，对原矿进行75μm和45μm两个粒度的Bond球磨功指数测定试验。
关键词：磨机功指数；振实密度；磨矿关键参数
1 现就甘肃某铁矿山磨矿功指数测定介绍如下
1.1 试验准备工作
将原矿阶段破碎至-3.35mm，充分混匀备用。使用Ф305mm×305mm型 Bond功指数球磨机进行原矿的Bond功指数测定试验。
（1）测定原矿的振实堆密度。取一洁净干燥的1000ml量筒，称重后，将准备好的原矿样均匀装入200ml左右，拍打振实2min，直到原矿不再产生压缩。然后再均匀装入200ml左右矿样，依上述方法振实。每次装入原矿量不超过200ml，直至装入振实矿样达到700ml为止。称取总重，计算出700ml测试矿样的重量（1777.8g），作为功指数测定过程中每次磨矿时需保持的给矿量，并计算出该矿样的振实堆积密度（2.54t/m3）。

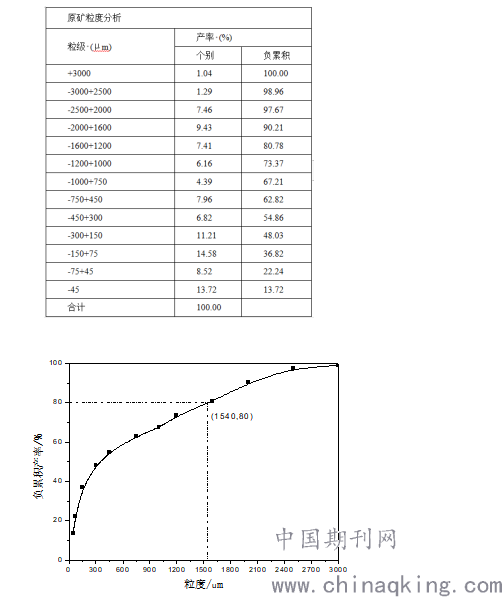

（2）测定原矿的F80及待测粒度含量。取适量破碎后的原矿样进行粒度筛析，并画出粒度分布曲线（见附表1），得到原矿的F80及-75μｍ粒级和-45μｍ粒级的含量。
（3）检查Bond球磨机内的球重、球径和钢球个数。要求钢球总重为20kg左右，钢球直径及其对应数量要求见表1.1-1，对于缺失和磨损严重的钢球进行补充和更换。并用毛刷将磨机清理干净。
.png)
表1.1-1 Bond功指数球磨机钢球直径及数量
1.2 试验过程及结果
Bond球磨功指数测定步骤如下：
（1）装入1777.8g原矿样，第一次循环磨机转数设定为250转，运转250转后磨机自动停止，将物料卸出，钢球仍装回球磨机内。对磨矿产品进行湿筛筛分，筛上烘干称重。除去原矿中已含有的筛下产品重量，计算出每转新生成的筛下产量，即Bond球磨可磨度Gbp。
（2）用原矿样将筛上产品重量补齐到1777.8g，根据功指数的概念，循环负荷达到250%时，本试验得到的理论平衡产量应该是1777.8/3.5=507.9g。按下式计算出第二次磨矿所需转数，进行第二个循环试验。
.png)
重复进行上述步骤，直到最后两次的Gbp偏差≤3%，循环负荷在250±5%范围内，说明已达到循环平衡，取最后两次磨矿的筛下产品（即磨矿产品）进行粒度筛析，得到P80。
最后，依下列公式计算出每个粒度的Bond球磨功指数：
.png)
其中：Wib ——Bond球磨功指数，kW?h/t；
Pi ——测试粒度，μｍ；
Gbp ——Bond球磨可磨度，即每转新生筛下产量，g/rev；
P80 ——产品中80%能通过的粒度，μｍ；
F80 ——给矿中80%能通过的粒度，μｍ；
原矿75μm粒度和45μm粒度的Bond球磨功指数测定试验结果如表1.2-1所示，详细试验数据见附表1。
.png)

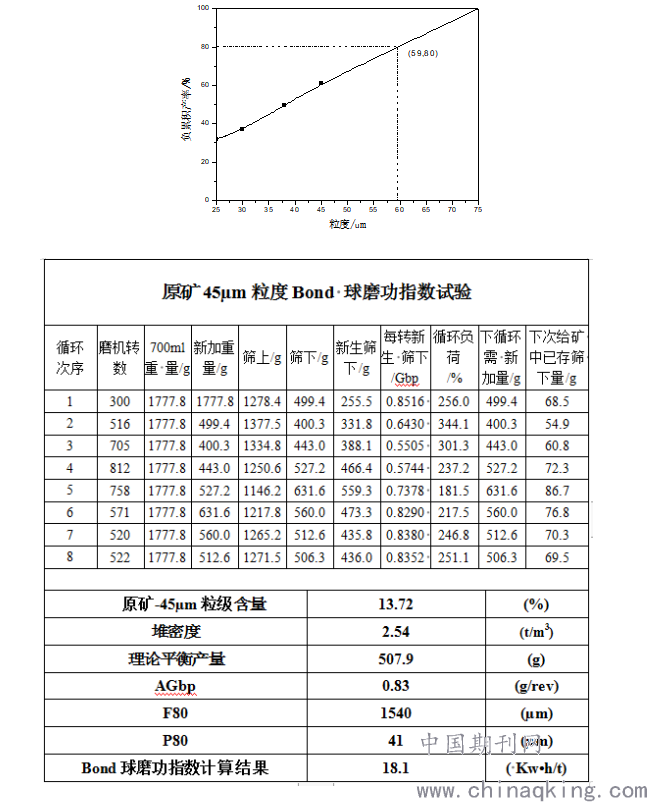

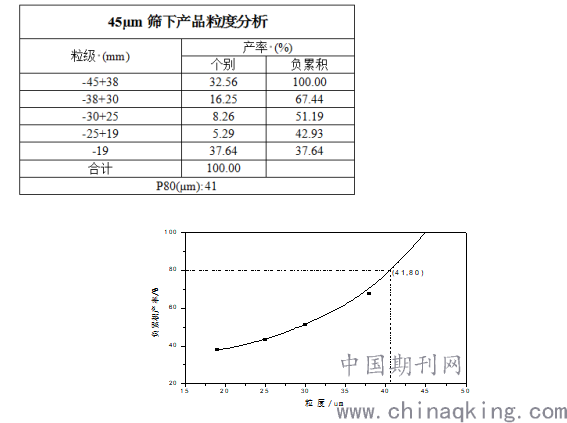

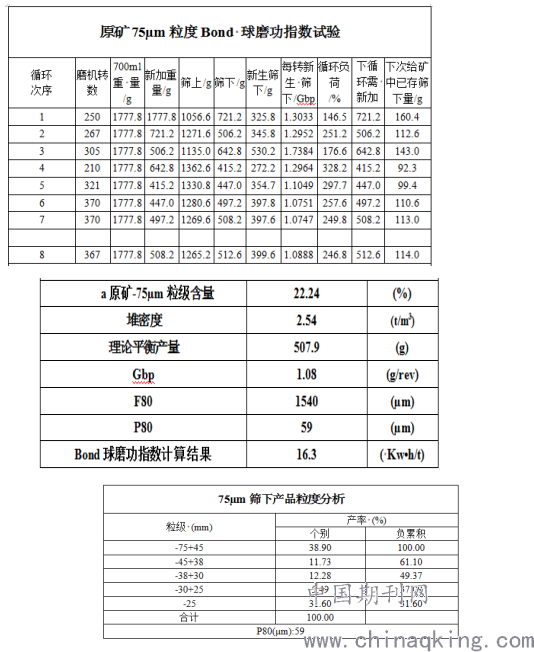

附表1
.png)
.png)
.png)
.png)
2 结语
邦德磨矿功指数广泛应用于选矿三球磨机设计，但邦德磨矿功指数试验相当冗长复杂，表现在第二次磨的转数确定及循环的平衡，磨矿次数要达到10次以上，对于过程要求比较严格。邦德磨矿功指数分为球磨功指数、棒磨功指数、自磨功指数。本试验使用Ф305mm×305mm型 Bond功指数球磨机进行原矿的Bond功指数测定试验，希望试验过程对其它选厂设计有参考作用。
参考文献：
[1]王二锋,张亮,张颖新等.河北某铁矿邦德球磨功指数的测定[J].河南科技,2019(07):102-106.
