［摘 要］大南湖二号露天煤矿该地区水具有高腐蚀性，常致一百多米的深井潜水泵连接螺栓锈蚀脱落使水泵与扬水管或水泵电机和泵体脱离。由于井口小、管道深，泵掉入井中打捞非常困难，此时需要聘请专业队伍打捞水泵，不但费用较高且不能及时到矿处理，影响矿安全生产。大南湖二矿利用自身技术力量,设计一款深井打捞潜水泵装置是必要的。
［关 键 词］打捞装置；深水井；潜水泵；腐蚀；脱落；断裂
1 引言
大南湖二号露天煤矿地处哈密市南无植被荒漠戈壁区，夏季酷热干燥、降雨量少。为确保矿安全生产，矿区有6口深井，用潜水泵抽取地下水用于地面及采场道路洒水降尘。由于该地区水具有高腐蚀性，潜水泵长期在水中导致水泵连接螺栓锈蚀脱落，使水泵与扬水管或水泵电机和泵体脱离、水泵传动轴疲劳断裂等。水泵掉入井中打捞时看不见摸不着、井口直径小、孔深均一百多米以上，打捞非常困难，需要聘请专业队伍打捞水泵或报废此井。报废水井直接经济损失几十万元，聘请专业队伍打捞水泵不但费用较高且不能及时到矿处理，影响矿安全生产。
大南湖二矿结合单位实际情况，利用自身技术力量设计制造了一款简单实用的深井潜水泵打捞装置。
2 打捞装置制作
此装置由U型轮组件、配重组及框架结构、捞锚三部分组成。U型轮组共分为两组，第一组由两个直径约800mm的U型轮组成，第二组由三个直径约800mm的U型轮组成。用和U型轮组配套的钢丝绳（建议直径不小于100mm）将两组U型轮组连在一起。
配重组及框架结构由四根长约1500mm的连杆、一体式的配重组及框架结构组成，框架结构顶端焊有吊耳。捞锚由四片长度约200mm的瓜瓣型钢板制成，为提高抓力捞锚顶端焊有抓力点，四片捞锚固定在配重组下端的承重盘及连杆上。 承重盘为配重组靠近捞锚最下端的顶端

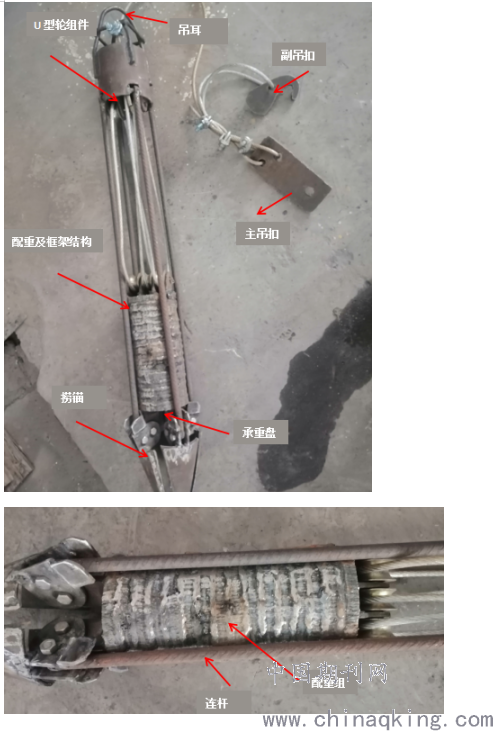

用钢板制作起吊主吊扣和副吊扣，并用钢丝绳连接U型轮组后一端锁紧在框架结构吊耳固定钢筋上。钢丝绳另一端于一米左右将主吊扣、副吊扣锁死（如图）。
打捞时使用吊车等外部动力装置将主吊扣挂在吊车吊钩上，将副吊钩挂在装置框架结构的吊耳上，将打捞装置吊起。此时副吊扣连接打捞装置的吊耳（副吊扣至吊耳的钢丝绳比主吊扣至U型轮组的钢丝绳短）配重未受到钢丝绳拉力，配重自身重力将捞锚片张开。打捞装置沿着深井内壁下降。当捞锚下降到与扬水管脱落的水泵等物件后由于受力的副吊扣钢丝绳松动，副吊扣自动脱落，主吊扣与一体式的U型轮通过钢丝绳连接受力。通过配重承重盘捞锚受力，捞锚抓力点卡主水泵连接扬水管法兰盘组件。吊车等外部动力装置起吊钢丝绳即可吊出脱落水泵。
.png)
4 结束语：
深井潜水泵水泵掉入直径小、深度大的井底，聘请专业打捞队伍一次费用约一万元左右。该装置结构简单，实用性强。还可对井下影响下泵的井内落物进行打捞，如泵头、泵管，泵轴、电缆、砖块、混凝土块以及各类工具等。这些落物往往卡在变径处和 井内的任何地方，造成水井不能正常使用。此装置可广泛应用于冶金、化工、矿山、煤炭、电力、市政等使用深井企业。
