浅析北京通州新城运河冷热负荷需求及解决方案

发表时间：2020/8/11 来源：《基层建设》2020年第10期作者：韩予

[导读] 摘要：根据北京市将通州新城规划定位为北京市副中心的发展规划，如何基于通州新城运河冷热负荷需求，如何采用先进的分布式能源技术、智能管控一体化管理手段、整合通州区域资源、合理规划，有利于建立绿色生态、低碳环保、高效节能的超高水准能源中心，满足与世界城市功能相适应的高端商务、高端制造、现代物流、文化创意等产业用能需求，树立北京分布式能源高端项目典型示范区。

        北京华电北燃能源有限公司北京市通州区 101117
        摘要：根据北京市将通州新城规划定位为北京市副中心的发展规划，如何基于通州新城运河冷热负荷需求，如何采用先进的分布式能源技术、智能管控一体化管理手段、整合通州区域资源、合理规划，有利于建立绿色生态、低碳环保、高效节能的超高水准能源中心，满足与世界城市功能相适应的高端商务、高端制造、现代物流、文化创意等产业用能需求，树立北京分布式能源高端项目典型示范区。
        关键词：通州；冷热符合；需求
        1.研究区域概况
        项目地处新城运河核心区内，沿运河两岸南北方向发展。其中河西区域内规划为大面积的多功能综合用地，河东区域内规划有大面积的住宅及部分的多功能混合用地。多功能混合用地、高档商业用地、市政公共设施混合用地、住宅用地及绿地。分为三大区域，其中：
        1.1核心启动区

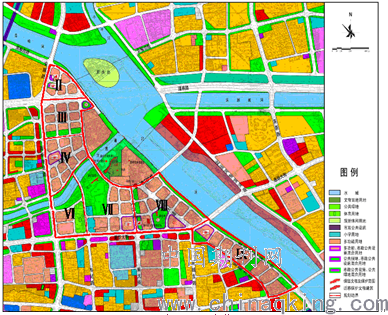

        依据《通州新城运河核心区（I-IX）街区控规》规划地块功能图，本项目供应区域的核心启动区内供能面积461万平米，范围见下图1，包含第Ⅱ-Ⅳ区的商务北区、第Ⅵ-Ⅷ区的商务南区及第Ⅸ高档商住区。本区用地功能定位主要为多功能混合用地，以及部分公共绿地与市政公共设施用地。同时启动区为核心区优先发展区域。

        图1启动区供应范围
        1.2河东0504街区
        依据《通州新城运河核心区街区控规》，本项目供应0504街区，用地功能定位主要为核心区地标建筑以及部分沿河高档商业共建，供能面积86万平米。
        1.3河东0506街区
        依据《通州新城运河核心区街区控规》，项目供应0506街区，用地功能定位主要由规划杨坨村住宅用地，公寓、商业公建用地，以及现有住宅用地组成。供能面积为93万平米，街区南部目前为杨坨村乡村及空地，于2015~2016年进行开发。
        2.区域内冷热负荷需求分析
        2.1热负荷供应需求
        根据区域各地块控规中的建筑面积及功能定位，项目区域内的640万平米均需集中供热。依据《北京市城市基础设施专业规划指标研究》，同时按照提高本地建筑节能标准，建设低能耗绿色建筑的原则，在“三步节能标准”基础上适当提高标准。公建为551万平米，占供能面积的86%，热指标取为52w/㎡；住宅为89万平米，占供能面积的14%，热指标取为40w/㎡，能源中心负责供热区域总热负荷约为322.1MW。（其中公建总热负荷286.5MW，住宅总热负荷35.6MW。）

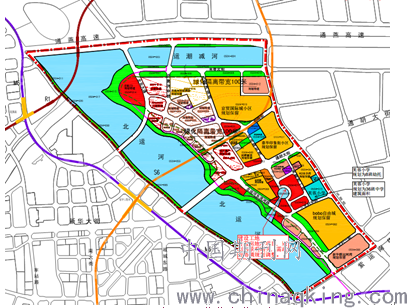

        河西区总供热面积为461万平米，热负荷约为230.7MW；河东区域总供热面积为179万平米，热负荷约为91.4MW。供能范围见图2所示，红色阴影为纯供热区域。
        2.2冷负荷供应需求
        依据《通州运河核心区（I-IX区）能源综合供应规划》，本项目供应区域内的多功能综合区域及高档商业区等公共建筑364万平米属需供冷区域，规划冷指标取为70w/㎡,故冷负荷为254.8MW。河西区供冷面积约303万平米，冷负荷约为212.1MW，河东区供冷面积约61万平米，冷负荷约42.7MW。供能区域如下图绿色区域所示。实际供应情况以用户报装需求为准。

        图2实际负荷区域
        综上，北京通州新城运河近期负荷需求供能时间2018-2020年底。该部分为已有明确建设开发主体单位及用能需求的地块建筑。目前已经接洽的项目有：通州宾馆、通州百货，贡院小学，110指挥中心，保利地产项目，绿地地产，华业地产项目，上海实地美融家地产项目，富力地产。与各项目组进行了前期接洽,了解项目的基本情况与进展。部分项目能源子站结合的建筑设计已达立项深度或规划深度。近期建设项目供应面积共计约为210万平米，各项目负荷详细情况见下表：

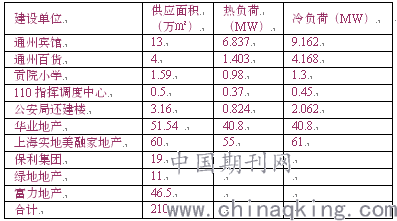

        表1区域内单位冷热负荷统计

        3.区域内冷热负荷解决方案

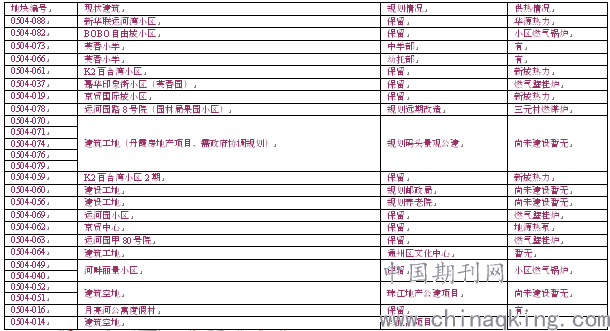

        现状小区及建筑面积约为110万平方米，供能方式分为三类：第一类靠燃煤及土暖器等方式供热，面积约15万平米；第二类靠小型燃气锅炉房、燃气壁挂炉、热泵方式等方式供暖，面积约96万平米；第三类为市政供暖，面积约为20万平米。根据通州新城规划与发展情况，第一、二类情况区域建设公司将在今后逐步进行集中供能替代。现有小区情况如图3：
        表2区域项目冷热负荷规划

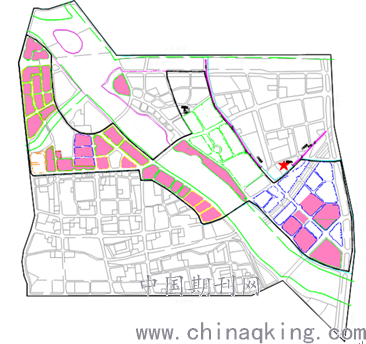

        图3区域项目远期期负荷需求
        运河核心区启动区及周边的供能区域，由相关公司向各用户统一提供采暖热水、供冷冷水等。对于区域内能源子站的建设，由公司统一规划，统一运行维护。住宅供热运维至楼内公用管道部分，公建供热运维至热力井。公建供冷站运维至能源子站墙界。区域内冷热负荷规划主要见表2.
        区域内冷热水输配系统的输配形式采用三级泵系统。一级泵设置在站内，采用定流量水泵，克服站内阻力，水泵与冷水机组一一串联对应；二级泵设置在站内，采用变流量水泵，克服外管网阻力，水泵可根据末端最不利环路供回水管之间压差实现变频运行；三级泵在各个地块单独设置，每个三级泵站均设置冷、热水泵及相关阀门等辅助设备。
        4.结语
        为了更好的进行通州运河核心区区域能源系统项目的建设，本文研究区域内能源的规划设计，有利于确保能源设计的合理性及区域供能规划的准确性，避免因规划不合理造成的管网、子站建设与运行浪费。
        参考文献
        [1]朱璇;李著萱;贾泽;雷佳莉.浅层地热能承担基础冷热负荷的区域供能方案[J].暖通空调,2020（3）.
        [2]董殿伟，江剑，王立发，等.北京市平原区地源热泵系统适宜性分区评价[J].北京水务,2016（8）.
        作者简介
        韩予，男、1986.4、汉族、北京人、本科、助理工程师、研究方向：暖通。
