摘要：110kV变电所的进线电源一般采用双电源布置,单电源供电的方式,大同东变电所内配置了1台主变压器,1台备用变压器,为了防止其中一台变压器跳闸造成母线失压,采用主变备自投及过载切负荷装置(以下简称装置)来提高供电可靠性。装置在实际应用中,存在着诸多与其他保护配合的问题。下文对实际情况作了阐释，以供参考。
关键词：大同；变电所；主变备投装置；改进
前言
大同东变电所是大张线上的一个牵引变电所，曾经担负着大同至周士庄区间电力牵引网的供电任务。现在虽然负荷减少了，但仍然负责给湖大空车线、湖大重车线供电。由于其负荷的重要性，为了保证可靠地、不间断地向接触网供电，进线侧采用两路独立的电源供电，装设两台主变压器，一台主用，另一台备用，即明备用接线方式。同时装设备用主变压器自动投入装置，即当工作变压器因瓦斯、差动故障被切除以后，能自动而迅速地把备用变压器投入工作，使接触网不至于停电的自动装置。
一、大同东变电所主变压器备投装置简介

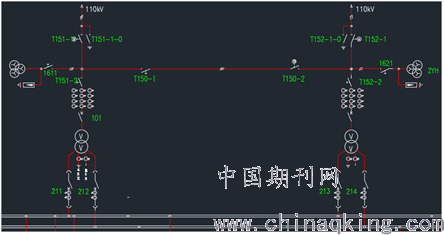

大同东变电所的正常的运行方式为Ⅰ回1#主变压器主供，Ⅱ回2#变压器备供，其一次侧接线如下图1：
.png)
一次设备正常运行时各断路器、隔离开关位置；T151-1、T151-2、T150-1、T152-2隔离开关在合闸位置，Ⅱ回进线T152-1电动隔离开关、母联电动隔离开关T150-2在分闸位置，1#主变高、低侧断路器T101、211、212在合闸位置，2#主变压器高、低压侧断路器T102、213、214在分闸位置，将主变备投盘上的备投开关打至“投入”位置，备投回路即投入运行。当变压器发生故障使瓦斯保护或差动保护启动时，保护将断开T101、211、212断路器,将1#主变压器退出运行，同时启动主变压器备投装置，依次合上T150-2母联电动隔离开关，2#主变压器的T102、213、214断路器，2#主变随即投入运行，确保不间断供电。
二、主变压器备投保护中各断路器、隔离开关之间的闭锁关系
为了保证各电气设备的安全运行及主变压器备投保护的可靠动作，两台主变压器高、低压侧的各断路器、隔离开关之间设置了相应的闭锁关系。
1、110KV进线电动隔离开关T151-1、T152-1的分、合闸回路中，串联接入母联电动隔离开关T150-2和同向主变高压侧断路器（如T151-1与101、T152-1与102）的常闭接点，当母联电动隔离开关T150-2在合位或同向主变高压侧断路器在合闸位置时，110KV进线侧隔离开关不能进线电动分、合闸。
2、母联电动隔离开关T150-2的分、合控制回路中，1#进线隔离开关T151-1、1#主变高压侧断路器T101一组的串联常闭接点与2#进线隔离开关T152-1、2#主变高压侧断路器T102一组的串联常闭接点并联后再串联接入，如图2当两组串联常闭接点中各有一个断开时，母联电动隔离开关T150-2将不能进行分、合闸操作。
.png)
3、在T101、T102断路器的主变断路器的备投启动控制回路中，串联接入母联电动隔离开关T150-2的常开辅助接点，在备投装置动作过程中，若母联电动隔离开关T150-2因故未合上，备用主变压器的高压侧断路器将不能合上，导致备投失败。
三、主变压器备投装置保护动作时的现象、处理方法
现象：当运行主变压器因瓦斯、差动保护动作造成主变压器故障，主变备投保护动作时，运行主变压器将被切除，电容器失压保护动作，电容器断路器跳闸，将电容器组退出运行。发出事故音响，发“主变备投保护”、“信号继电器未复归”、“27.5KV压互回路断线”光字牌，如备投不成功，还会发交流盘“一号、二号进线电源失压”、“直流盘浮充欠压”、“交流失压”光字牌，警铃响同时响。
处理方法：当主变压器备投保护动作后，按下列步骤处理
复归音响；
