摘要：在DAM体系当中，波发射机是目前全国波广播发射电台中比较常用的类型，在实际运用的过程中，发射机可能会出现不同类型的故障，对其正常功能的发挥造成比较大的影响。基于此，本文就DAM系列当中波发射体系当中比较常见的故障及其对应的原因展开了分析，旨在为波发射机设备体系的故障防治以及稳定运行提供必要的参考与支持。
关键词：波发射机；故障；原因；改进方案
引言：随着社会的长久稳定发展，广播电视媒体呈现出日益低迷的状态，尽管目前依然存在一些受众以及市场，对相关技术以及设备的研究也从未停止。目前，波发射机已经成为波发射台体系中广泛运用的一种类型，表现出比较明显的优势，但是在实际运行的过程中依然会出现不同类型的故障影响着系统的正常运转，因此需要做好体系的故障分析工作，促使设备能够正常稳定运行，为广播电视行业的发展提供必要的支持与保障。
一、加低压异常
发射机之所以会出现低压异常同时无法开机状况的问题，主要是由以下原因导致的，首先是AC的电源异常 比如电压数值不稳定，交流的熔断器无法处于正常的工作状态中，或者是低压的接通开关未能打开，电缆的焊接处于不牢固的状态中；其次是控制板的电源出现了异常的状况，当电源被接入到体系当中后，控制板以及显示屏对应的工作电源需要开关电源的电压输出。当出现异常状况时，可以借助万用表来测量控制板的保险，若是出现了+5V电压，那么表示控制板或者是显示屏出现了故障。当发射机处于工作状态中时，可能会出现闪烁或者是乱码等问题，之所以会出现这样的问题，可能是单片机出现了不同程度的损伤，部分程序出丢失。若是控制板当中部分电路出现了一些问题，那么单片机需要进行复位操作，也会使得系统出现无法开机的问题。
二、加高压异常
首先，可能是控制板的逻辑控制系统出现了故障。在进行开机操作之后，正常情况下，电极的电压数值应该是零，若是电压出现了异常状况，那么需要更换三极管。加高压不正常或出现无法重新启动的问题，通常情况下是电路出现了故障或者是电压不稳定。其次，可能是由于接触器的驱动型电路出现了故障，借助耦合器对设备电压进行测量，若是未按下开机键，那么应该系统存在+5V电压，不然的话就表示去样板的电缆连接出现了问题。若是进行开机操作之后，电压的数值不是零，就表示交流的接触器出现了故障，也有可能是耦合器存在失效等问题。除吃之外，可能是线圈电压不存在，通常情况下，在按下开机键之后，需要对继电器磁线圈的电压进行测量，若是无法对电压进行检测，就表示耦合器或者是取样板存在一些问题。
三、功率输出存在异常
1.无功率输出
若是发射机能够正常进行启动，加高压状况正常，然而并未检测到有功率进行输出，可能是由以下原因导致的，首先是存在“PA关闭”的信号，此时电源可以被加电，再这样的背景下，需要检查“PA关闭”的指示灯，若是指示灯显示是红色，那么就表示指令已经传导到编码板上；其次是稳压的电源出现了故障或者是转换板的转换存在一定的误差，这使得控制板对“PA关闭”的指令进行输出，此时需要全面检查电路，对故障出现的具体原因进行明确；与此同时，若是输出的功率下降为零，那么需要观察“PA关闭”的指示灯，若是指示灯的红灯处于不亮的状态中，就证明发射机存在功放的电压但是不存在电流，此时，可以按下“升功率”的按钮，那么功率便能够上升额定的功率值，从而有效解决相应的故障。若是升功率之后系统正常，但是发射机进行开机启动之后，功率的数值再次下降到零，就表示记忆芯片当中的电池处于失效的状态中，需要对其进行更换处理。
2.输出的功率不足
首先，若是显示屏上显示的信息是天线的零位指示数值比较高，那就表示馈线的体系当中出现了驻波的问题，此时需要复位发射机系统，若是系统提示正常，同时在进行升功率操作之后功率恢复到正常的状态中，那么驻波便会消失，若是进行复位操作之后，指示仍然比较高，那么需要仔细全面检查馈线系统，对电路系统地工作状况进行有效测试；其次，显示屏上提示滤波器零位指示偏高，这表示滤波器或者是系统的负载存在一定的问题，需要对其及时进行有效处理；除此之外，若是部分熔断器出现了损坏的问题，那么无法对功放电压进行施加，此时的输出功率数值便会下降，对输出功率数值的增加造成一定的影响。
.png)

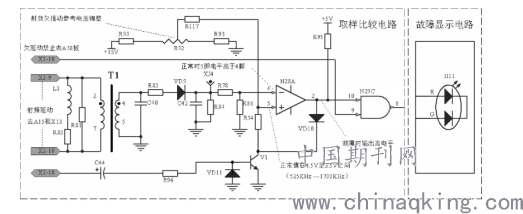

图1 故障检测原理
四、连锁故障
连锁故障中比较常见的是门连锁故障，当显示屏上提示相关的信息之后，首先需要对电源箱门是否处于正常关闭的状态进行检查，同时查看对门的互锁状态，对接通的电阻值进行测量，保证接通之后，电阻值能够与零比较接近。当互锁的开关处于完全闭合的状态之后，继电器会动作，若是线包存在中断的问题，那么也有可能出现门连锁故障的问题。其次是电缆的连锁故障问题，通常情况下，这一故障的出现时功放模块未能与母板之间建立起紧密的连接，对其正常作用的发挥产生了影响，此时需要检查功放模板，保证其处于正常的位置与状态中。
结束语
综上所述，DAM是波广播发射台体系当中比较普遍存在的类型，其在实际运行过程中可能会出现不同类型的故障，影响系统的正常运转，此时就需要对故障产生的原因展开深入的总结与分析，对故障进行准确定位，借助合理的方法与措施对其进行处理，为DAM体系的稳定运行奠定坚实基础。
参考文献
［1］陈松涛. DAM中波发射机常见故障类型及原因解析[J]. 电子技术与软件工程, 2017, 000(014):P.85-85.
［2］柯荷平. AM503S5-Ⅰ型50KWDAM中波发射机常见故障分析及处理[J]. 东南传播, 2011(07):162-164.
［3］陈杰. DAM中波发射机激励故障的成因分析与维修技巧[J]. 数字传媒研究, 2019(10).
［4］李庆馥. DAM中波发射机监控系统与功放模块常见故障分析[J]. 2016.
