钻井用防脱式浮箍浮鞋研制与应用

发表时间:2020/8/13   来源:《科学与技术》2020年28卷8期   作者:苏西宁 陈永生 戚万军
[导读] 在钻浮箍、浮鞋作业中,由于其内部结构可钻性差或套管底部水泥胶结质量差
        摘要:在钻浮箍、浮鞋作业中,由于其内部结构可钻性差或套管底部水泥胶结质量差,浮箍、浮鞋很容易倒转与套管脱扣。浮箍、浮鞋一旦与套管脱离后,就会起下钻遇阻、电测遇阻,常规打捞工具都无法处理,严重时就要填井侧钻或者整拖井架重新钻井。
        关键词:浮箍;浮鞋;可钻性;防脱
        引言
        钻井用浮箍、浮鞋是套管串及固井过程的一个重要附件。固井水泥浆是通过该附件注入到套管外环空的,附件阀体承受反向压力。固井过程中浮箍,浮鞋失灵,一部分水泥浆将会倒灌入套管内,影响固井质量,带来巨大的经济损失。随着国内外油田勘探开发形势及固井工艺水平的发展 ,对浮箍、浮鞋的种类和形式,以及浮箍、浮鞋耐高温、耐高压 、耐酸碱、耐冲蚀、耐油性等性能有了更高的要求。随着公司在国内外市场的拓展 ,目前生产的浮箍、浮鞋在国际市场需求量大大增加,对生产工艺和性能要求也越来越高。浮鞋、浮箍不但要满足密封要求,还要达到可钻性、防脱性等要求。
        一、钻井用浮箍、浮鞋研究应用背景
        浮箍、浮鞋是一种能够承受套管外水泥浆反向压力的套管接箍或引鞋。由于浮鞋或浮箍耐高温,密封性和可钻性好,方便连接,因而可代替引鞋,套管鞋等。油田开发早期使用的阻流环又称承托环,其作用是固井注水泥时用来限制固井胶塞下行位置,防止套管外水泥浆倒返,限制人工井底的深度,保证油层套管底部的固井质量。浮鞋是用来引导套管串沿井筒顺利下到井内,防止套管鞋插入井壁岩层,减少下井阻力,同时也具有防止水泥浆倒流的作用。
        在固井作业结束后,由于钻井下一开次作业的需要,多数情况下都要对浮箍、浮鞋内部阀芯进行钻除,因此,可钻性是衡量浮箍、浮鞋的一个重要指标。从内部结构上来看其可钻性的好坏主要取决于浮箍、浮鞋内部元件的材料材质。目前浮箍、浮鞋的内部元件材料主要有铸铁、铝合金和水泥混凝土三种,前两者密封性好,但是可钻性差;后者可钻性好,但密封性差。
        目前使用的浮鞋、浮箍都普遍存在着脱扣、整体脱落的井下安全隐患,一旦触发将带来巨大的井下复杂故障。防脱式浮鞋、浮箍的研制与应用,就是为了消除这种井下安全隐患,将井下复杂故障苗头扼杀在萌芽之中。
二、钻井用浮箍、浮鞋现状调查
        目前,在使用浮箍、浮鞋存在如下问题:
        2.1套管串下部结构(浮箍,浮鞋)在焊接打巴掌时耗费时间较长,影响整体下套管时效。
        2.2套管串下部结构中的浮箍、浮鞋在井筒里的位置不居中,或者一边紧贴井壁,固井时管串一侧水泥多,一侧水泥少,固井质量差。
        2.3钻打浮箍、浮鞋时,浮箍、浮鞋整体倒转造成部分脱扣或整体脱落。
        2.4钻进时,钻具在套管内不停扭转打套管壁,浮鞋周围水泥环不断脱落入井。电测仪器、钻具或套管下井时,在浮鞋以下附近遇阻。
三、防脱式浮箍、浮鞋研究目标
        3.1提出完整的防脱式浮箍、浮鞋的设计方案
        3.2防脱式浮箍、浮鞋免去了焊巴掌时间,提高了下套管时效。
        3.3浮箍、浮鞋侧翼能够起到扶正作用,使下部套管居中,提高固井质量。
        3.4钻打浮箍浮鞋时,有效防止其整体倒转,避免造成部分脱扣或整体脱落。
        3.5有效防止套管鞋附近水泥环脱落问题。
四、钻井用防脱式浮箍、浮鞋研究技术方案

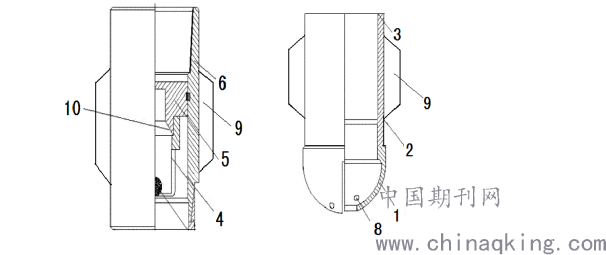

        防脱式浮箍,浮鞋包括引鞋、浮鞋、浮球、球篮、阻流板、浮箍、公扣、水利喷嘴、侧翼、密封面,浮箍的上部车有母扣,在浮箍的内部有浮球、球篮、阻流板,浮箍的下部车有公扣,浮箍的外侧设有侧翼,浮箍的下部通过公扣螺纹连接浮鞋,浮鞋的外侧一体设有侧翼,浮鞋的下部为引鞋,引鞋的内部为中空,在引鞋的端头分布有水利喷嘴。
        浮箍外侧的侧翼在浮箍上居中设置,浮箍上的侧翼设有四片或六片,浮鞋外侧的侧翼也在浮鞋上居中设置,浮鞋上的侧翼设有四片或六片。浮箍上的侧翼与浮鞋上的侧翼竖直向下。侧翼为梯形,侧翼内侧边长度大于外侧边长度。在阻流板的内侧为密封面,密封面为锥面状。在侧翼与浮箍或浮鞋连接处焊接有加强板。加强板设置在侧翼的两侧,加强板为弯折状,加强板一侧焊接在浮箍或浮鞋上,加强板另一侧焊接在侧翼上。


五、防脱式浮箍、浮鞋的工作过程
        5.1进行注水泥作业时,由于浮箍6、浮鞋2内压力大于管外压力,管内压力会将浮球3顶开,水泥浆从套管内流到套管环空。
        5.2注水泥作业结束后,井口释放压力,浮球3在弹簧的作用下会关闭,使得套管外的水泥浆不会回流到套管内。
        5.3防脱式浮箍浮鞋连接在套管下部下入井筒,下入过程与常规井一致,浮箍6和浮鞋2上侧翼与水泥紧密固定在一起,能够有效防止浮箍、浮鞋本体倒转,浮球3处于关闭状态。
六、取得的成果、达到的水平及创新点
        6.1提出了完整的防脱式浮箍、浮鞋的设计方案,达到现场防脱效果。
        6.2获得实用新型专利授权,厂家可根据需求可以进行批量生产。
        6.3浮箍、浮鞋侧翼能够起到扶正作用,使下部套管居中,提高固井质量。
七、结论
        7.1钻井用防脱式浮箍、浮鞋设计方案科学,合理。
        7.2钻井用防脱式浮箍、浮鞋免去了焊巴掌时间,提高了下套管时效。
        7.3钻打浮箍浮鞋时,有效防止其整体倒转,造成部分脱扣或整体脱落。
        7.4、钻井用防脱式浮箍、浮鞋侧翼起支撑作用,能有效防止套管鞋附近水泥环脱落问题。
