摘要：由于混凝土硬化路面和钢筋混凝土结构建筑占据了城市大部分地区，同时由于排水系统较为弱后，一旦遭受暴雨天气，城市的排水系统缺陷将会被无限放大，让城市变成了汪洋城市。不仅如此，城市的道路因为城市化进程的发展，使道路丧失了渗水、存水、泄水等功能，不光如此，对于植物的发展也存在很大的影响。因此，透水混凝土应运而生。由于透水混凝土是多孔材料，不但可以减缓城市的排水，还有降噪的功能，可以为车辆和行人提高更舒适的行驶感觉。正是由于透水混凝土材料多孔的特点，使其强度较低于传统的混凝土。本文通过粉煤灰代替部分水泥的方法，对抗压强度、抗折强度、抗拉强度进行了分析，确定了适当加入粉煤灰可以提高透水混凝土的抗压强度、抗折强度、抗拉强度。
关键词：透水混凝土；粉煤灰；抗压强度；抗折强度
1 概述
透水混凝土是由骨料、水泥、水经工艺加工搅拌形成的多孔材料，整个材料以粗骨料为主，粗骨料为其基本骨架，水泥浆将其包裹住，相互作用形成随机分布蜂窝状结构的多孔介质。其具有较好的透水性及较轻的质量。在材料组成方面，透水混凝土与普通混凝土的主要组成成分基本相同，大都有骨料、水泥、水。但是，由于骨料种类、配合比及制备工艺与普通混凝土有较大差别，直接得导致了
结构上的不同
2 试验的原材料
水泥、粗骨料、少量添加剂为透水混凝土的原材料。本试验对于水泥的品种，粗骨料其粒径大小，添加剂的选取进行了慎重的考虑。为了确保试块能有较好的和易性，确保试验的顺利进行。
2.1 水泥
透水混凝土由于其特有的蜂窝状结构，强度过度依赖胶结材料，水泥作为透水混凝土的重要胶结材料，对于透水混凝土的强度提高有很大作用[1]。本试验根据《透水混凝土路面技术规程》CJJT135-2009，决定采用山水牌42.5普通硅酸盐水泥。该水泥的比表面积大于300m2/kg，初凝时间不小于45min，终凝时间小于10h。
2.2 粗骨料
粗骨料是形成透水混凝土内部骨架结构重要的组成材料，其性能对透水混凝土的物理性能及力学性能有密切的关系，因此对粗骨料的外形、粒径、级配等方面有严格的要求[2]。本次试验将按照《透水混凝土路面技术规程》(CJJT135-2009)和《建筑用卵石、碎石》(GB/T14685)中的相关要求，最终选用玄武岩作为粗骨料。并将其筛分筛分成2.36-4.75mm、4.75-9.5mm、9.5mm-13.2mm三个区间。
2.3 粉煤灰
本试验决定粉煤灰代替部分水泥，因为粉煤灰对混凝土会产生形态、微集料、火山灰三种积极效应[3]。本试验采用的是青岛绿水发电厂的粉煤灰。其性能主要有：细度为45μm；烧失量4.36%；二氧化硫含量0.3%；等级为二级。
本试验采用体积法进行配合比设计，具体用量如表2.1所示。
.png)
3 性能测定
本试验采用水泥裹石法。先将称量好的粗骨料倒入搅拌机搅拌，边搅拌边加入少量的水，其目的是将粗骨料湿润均匀，30s后倒入一半水泥，并且加入部分水，其目的是将混合料湿润均匀，30s后再倒入剩下的水泥和水,60s后待材料搅拌均匀后，将其卸料。该方法使水泥对粗骨料的包裹达到最大化，拌合料的和易性也较好[4]。
3.1 抗压强度的测定

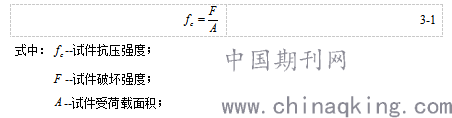

本试验采用150mm×150mm×150mm的模具，每组做三个，取其平均值，进行28d养护，其结果取平均值[5]。透水混凝土强度的测定跟普通混凝土强度测定方法一致，根据规范《普通混凝土力学性能试验方法标准》的要求，按式3-1进行计算。
.png)
3.2 抗折强度的测定

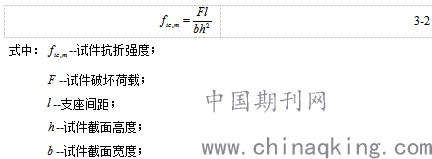

本试验采用150mm×150mm×550mm的模具，每组做三个，取其平均值，并在标准的条件下养护28d，采用三分点加荷对试块进行抗折强度试验，在试验过程中标记试件开裂位置[6]，根据公路水泥混凝土路面设计规范(JTGD40-2011)，试验中的开裂位置只有位于两个集中力之间，才算试验成功。本试验按式3-2进行计算。
.png)
3.3 抗拉强度的测定

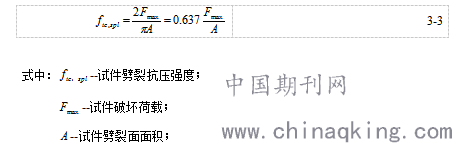

本试验根据《普通混凝土力学性能试验方法标准》，在试验开始前，确保钢垫条放置在试块上下两表面的正中央位置，然后将压力机的位置放正，其目的是能够紧压钢垫条，使透水混凝土和钢垫条尽可能的固定[7]，最后开始施加荷载，根据式3-3计算抗拉强度。
.png)
4 性能测试结果
本试验主要是用粉煤灰代替了部分水泥，对掺有粉煤灰的试块进行28d养护后，进行抗压强度、抗折强度、抗拉强度试验，根据公式3-1、3-2、3-3计算出抗压强度、抗折强度、抗拉强度。具体强度如表4.1所示。
.png)
根据试验结果可知，不同粒径的粉煤灰掺量的抗压强度、抗折强度、抗拉强度不一样。随着粒径的增加，其抗压强度、抗折强度、抗拉强度也在增加。这是由于粉煤灰的微集料效应，导致了透水混凝土内部结构产生了改变，部分孔隙被填实。
5 结束语
不同骨料粒径对透水混凝土的抗压强度、抗折强度、抗拉强度有较为明显的影响。其中9.5mm-13.2mm的抗压强度最高，其次是4.75mm-9.5mm，抗压强度最低的是2.36mm-4.75mm。抗折强度最高的是9.5mm-13.2mm，其次是4.75mm-9.5mm，最低的是2.36mm-4.75mm。抗拉强度最高的是9.5mm-13.2mm，其次是4.75mm-9.5mm，最低的是2.36mm-4.75mm。并且掺入10%的粉煤灰对透水混凝土抗压、抗折、抗拉性能有明显提升。
参考文献
[1] 何亚明.浅谈城市透水性路面及其应用[J].科技创新与应用，2014（26）：209-210
[2] 丁庆军.透水性沥青路面材料的降噪性能[J].长安大学学报，2010（30）：24-27
[3] 蒋玮.透水沥青路面对洁净水体和地表径流水质的影响[J].长安大学学报，2017（1）：10-14
[4] 邵玉振.透水性路面的应用研究[J].道路交通，2010（08）：34-35
[5] 徐刚.透水性沥青路面对道路安全的影响[J].中外公路，2009（29）：48-50
[6] 苑睿洋.城市热岛效应研究综述[J].国土与自然资源研究，2019（01）:11-12
[7 ]郭建国.透水性路面材料对路面温度影响的研究[J].中外公路，2014（6）：226-228
