铁路牵引网短路电流通用计算方法

发表时间：2020/8/24 来源：《基层建设》2020年第9期作者：车锐坚

[导读] 摘要：目前铁路牵引网短路计算与外电短路容量、牵引变压器类型及容量、接触网长度等相关，目前仍未形成统一的通用计算公式。

        中铁第四勘察设计院集团有限公司武汉 430063
        摘要：目前铁路牵引网短路计算与外电短路容量、牵引变压器类型及容量、接触网长度等相关，目前仍未形成统一的通用计算公式。本文通过梳理各种牵引变电所接线类型，推导出统一短路电流计算公式。
        关键字：牵引网短路电流统一计算公式。
        牵引网短路电流计算包括牵引变电所进线侧（牵引变压器一次侧）短路、牵引变电所出线侧（牵引变压器二次侧）短路以及牵引网末端短路等三种情形下的短路电流计算[1]。
        1 牵引变压器进线侧短路电流计算

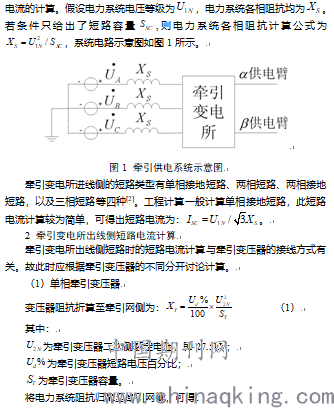

        若牵引变电所进线侧发生短路时，牵引变电器的接线方式不影响短路

        参考文献：
        [1]李群湛,连级三,高仕斌. 高速铁路电气化工程[M]. 成都:西南交通大学出社, 2006.
        [2]李群湛.电气化铁路电能质量及其综合控制技术[M].成都:西南交通大学出版社,2007.
        作者简介：车锐坚，男，1987年出生，工程师。毕业于西南交通大学，硕士研究生，现从事电气设计工作。
