摘要：笔者针对目前在油田的生产过程中发生的管道内部堵塞的问题，研制开发了一种采油管道除垢器，该设备能够对油田管道的内部堆积的大量污垢、管道内壁表面上残留的污垢以及管道内壁表面上残留的碎渣和粉渣进行有效地清除，可以更加彻底地对油田管道的内部进行除垢处理，有益效果明显，适合推广。
关键词：采油；管道；除垢器
1 研究背景
油田管道长时间、长距离的运行，造成管道内部出现不同程度的污垢，污垢的产生对输油运行造成了严重的影响，浪费了大量的能源。现有的除垢装置大多采用钻头的方式进行除垢，但是仅仅依靠钻头对管道内部堆积的污垢进行清除，只能够清除掉大部分堆积起来的污垢，管道内壁表面上还会残留着许多污垢和粘附着的碎渣，会使得除垢的效果大打折扣，因此，现有技术中的油田管道除垢器无法有效地清除掉管道内壁表面上残留的污垢。
2 装置的研制
为了解决现有技术中存在的现有技术中的油田管道除垢器无法有效地清除掉管道内壁表面上残留的污垢，从而导致除垢效果较差的缺点，而提出的一种油田管道除垢器。
为了实现上述目的，本装置采用了如下技术方案：
设计一种油田管道除垢器，包括连接套筒和钻头，所述钻头一端固定连接有连接板，所述连接板一侧中部固定连接有连接套杆，且所述连接套杆插设在所述连接套筒中，所述连接套筒一端中部固定连接有连接头，所述连接套筒开口端一侧上均匀地固定连接有若干个螺纹杆，且若干个所述螺纹杆一端均分别贯穿所述连接板并通过螺母固定连接，所述连接套杆一端通过四个紧固机构与所述连接套筒内壁固定连接，所述连接套筒外壁上靠近所述钻头一侧均匀地固定连接有多个旋转刀片，所述连接套筒外壁上另一侧呈周向均匀地固定连接有多个清刷机构，所述紧固机构包括连接键和键槽，所述连接键固定连接在所述连接套筒内侧壁上靠近所述连接头一侧，所述键槽开设在所述连接套杆外侧壁上靠近所述连接头一侧，且所述连接键卡设在所述键槽内，所述连接键上均匀地开设有若干个第一安装孔，所述键槽内底部均匀地开设有若干个第二安装孔，所述连接套筒、所述连接键和所述连接套杆之间通过螺纹杆固定连接在一起。
优选的，所述清刷机构包括安装座，所述安装座固定连接在所述连接套筒外侧壁上，所述安装座上固定连接有刮片，所述刮片上固定连接有刷子。
优选的，所述刷子和所述刮片上端的端部之间留有棱角。
优选的，若干个所述螺纹杆的具体数量为四个，且四个所述螺纹杆的位置与四个所述连接键的位置是一致的。优选的，所述旋转刀片为螺旋式刀片结构。
本装置与现有技术相比较，具有以下优点：
该油田管道除垢器通过钻头，能够对油田管道的内部进行除垢，能够有效地清除掉大部分堆积在一起的污垢；通过转动的旋转刀片，从而能够有效地对贴附在油田管道内壁上积压的污垢进行切割，通过旋转刀片，能够在钻头对油田管道进行预先地除垢之后，再对油田管道内壁上的污垢进行清除，从而能够增强对油田管道内部的除垢效率和除垢效果；通过清刷机构，由于在经过旋转刀片对油田管道内壁上的污垢进行切割清理后，管道内壁上还会粘附着一些残留的粉渣和碎渣，而通过多个转动的清刷机构，从而能够对油田管道的内壁表面进行清刷和清扫，进而能够进一步增强对油田管道内部的除垢效果。因此，通过本设计，从而能够对油田管道的内部堆积的大量污垢、管道内壁表面上残留的污垢以及管道内壁表面上残留的碎渣和粉渣进行有效地清除，使得该除垢器可以更加彻底地对油田管道的内部进行除垢处理。
3 装置附图说明

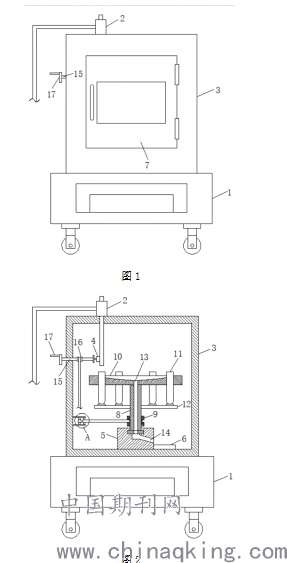

图1为本装置的正面结构示意图；
图2为本装置的内部结构剖视图；

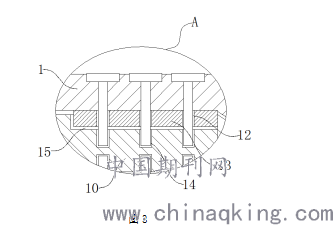

图3为图2中的A部结构放大示意图。
图1
.png)
.png)
图2
图3
附图标记说明：
图中：连接套筒1、连接板2、钻头3、旋转刀片4、刷子5、刮片6、安装座7、清刷机构8、连接头9、连接套杆10、螺纹杆11、第一安装孔12、连接键13、第二安装孔14、键槽15。
4 具体操作方法
该装置的具体使用步骤如下：
参照图1-3，一种油田管道除垢器，包括连接套筒1和钻头3，钻头3一端固定连接有连接板2，连接板2一侧中部固定连接有连接套杆10，且连接套杆10插设在连接套筒1中，连接套筒1一端中部固定连接有连接头9，钻头3具体为螺旋式钻头，连接头9是用来外接动力装置的，通过连接头9，能够用来连接驱动电机，从而能够驱动钻头3转动，进而能够对油田管道的内部进行除垢，能够有效地清除掉大部分堆积在一起的污垢。
连接套筒1开口端一侧上均匀地固定连接有若干个螺纹杆11，且若干个螺纹杆11一端均分别贯穿连接板2并通过螺母固定连接，连接套杆10一端通过四个紧固机构与连接套筒1内壁固定连接，连接套筒1外壁上靠近钻头3一侧均匀地固定连接有多个旋转刀片4，旋转刀片4为螺旋式刀片结构，通过旋转刀片4的增设，旋转刀片4的外圈的直径要大于钻头3的外圈直径，通过开启外接的驱动电机，能够带动旋转刀片4转动，而转动的旋转刀片4能够有效地对贴附在油田管道内壁上积压的污垢进行切割，通过旋转刀片4，能够在钻头3对油田管道进行预先地除垢之后，再对油田管道内壁上的污垢进行清除，从而能够增强对油田管道内部的除垢效率和除垢效果。
连接套筒1外壁上另一侧呈周向均匀地固定连接有多个清刷机构8，通过清刷机构8，通过开启外接的驱动电机，也能够带动多个清刷机构8转动，由于在经过旋转刀片4对油田管道内壁上的污垢进行切割清理后，管道内壁上还会粘附着一些残留的粉渣和碎渣，而通过多个转动的清刷机构8，从而能够对油田管道的内壁表面进行清刷和清扫，进而能够进一步增强对油田管道内部的除垢效果。
紧固机构包括连接键13和键槽15，连接键13固定连接在连接套筒1内侧壁上靠近连接头9一侧，若干个螺纹杆11的具体数量为4个，且四个螺纹杆11的位置与四个连接键13的位置是一致的。
键槽15开设在连接套杆10外侧壁上靠近连接头9一侧，且连接键13卡设在键槽15内，连接键13上均匀地开设有若干个第一安装孔12，键槽15内底部均匀地开设有若干个第二安装孔14，连接套筒1、连接键13和连接套杆10之间通过螺纹杆固定连接在一起，通过连接键13、键槽15、第一安装孔12以及第二安装孔14的设计，从而能够快速方便地将连接套杆10固定连接在连接套筒1中，进而能够大大地方便了该装置的组装过程，而且本设计中的组装结构十分稳固可靠，极具实用性。
实施例2
参照图1和图3，作为本装置的另一优选实施例，与实施例1的区别在于，清刷机构8包括安装座7，安装座7固定连接在连接套筒1外侧壁上，安装座7上固定连接有刮片6，刮片6上固定连接有刷子5，刷子5和刮片6上端的端部之间留有棱角，在本设计中，安装座7是专门用来固定安装刮片6的，通过刮片6，从而能够将油田管道内壁上残留下来的碎渣进行刮除，而通过刷子5，从而能够对油田管道的内壁表面进行清扫，而且本设计中的刷子5采用软性毛刷，如果遇到较大的碎渣，刮片6端部的棱角就能够起到刮除的作用，而由于刷子5为软性的，因此，不会造成刷子5的损坏，本设计能够有效地对油田管道内壁表面凹凸不平的情况进行有效地处理。、
5 结论与认识
本装置能够对油田管道的内部堆积的大量污垢、管道内壁表面上残留的污垢以及管道内壁表面上残留的碎渣和粉渣进行有效地清除，使得该除垢器可以更加彻底地对油田管道的内部进行除垢处理。有益效果明显。
参考文献
［1］胡建生.机械制图［M］.北京：机械工业出版社，2017.1
作者简介：董明，女，2011年8月参加工作，采油高级工，目前从事油气田开发工作。
