摘 要：为响应公司挖潜增效和全流程优化的号召，结合作业区今年降低电耗成本控制目标，梳理了作业区电耗使用情况，建立作业区用电明细。协调电仪中心，明确了作业区电耗计量情况。组织召开了降低电耗成本分析会，根据用电明细提出建议及措施，并在过程中对各项节约电耗改进措施日常执行情况进行督查，努力培养强化作业区节电意识，培养节约用电的操作模式及习惯。
关键词：节能降耗 挖潜增效 电耗 成本控制
贮运厂液体码头作业区作业区共有危化品码头7座，可停靠3000t至46000t级的船舶，其中11号、12号、14号、16号四座码头对外国籍船舶开放。作业区共有各类化工液体物料储罐27座，总罐容37.5万立方米，担负着我公司40余种液体原辅料以及产成品水路进出的重任。目前码头水路年吞吐量保持在850万吨左右，贮罐年储运量在950万吨左右。
1 电量计量
码头电量计量分三部分：3#变电所的所有负荷、7#变电所的所有负荷以及1#、6#变电所的部分电量。其中1#、6#变电所部分电量为码头部分大功率电机用电。
.png)
图1 码头7#变电所点表盘
1.1 电耗主要用能区块
表1 液体码头作业区电耗主要耗能区块表
.png)
1.2 电量计算方法
根据电仪中心每月上报的江边1#所和江边6#所总用电量、各电表抄表数以及公司的不平衡量，计算出各作业区电量。具体如下：
均摊部分X = 江边1#所 + 江边6#所 - 码头基本电量 - 油品 - 低温乙烯
码头’= 码头基本电量 + X/3
平衡值 = 码头’+ 公司不平衡量
注解：
1、除了以上所有电表，还有部分没有电表的电量未计入总数，故与电厂核对后，码头与油品还需要均摊此部分电量，标记为X。
2、由于电量损耗不可避免，根据公司下发的不平衡量，贮运厂会将不平衡量按照仓储量等指标对各车间进行二次分配。在实际电量基础上加上分配的不平衡量即为本月最终电量平衡量。公司、厂在电量结算时，以平衡量为准。
2 耗电量分析对比

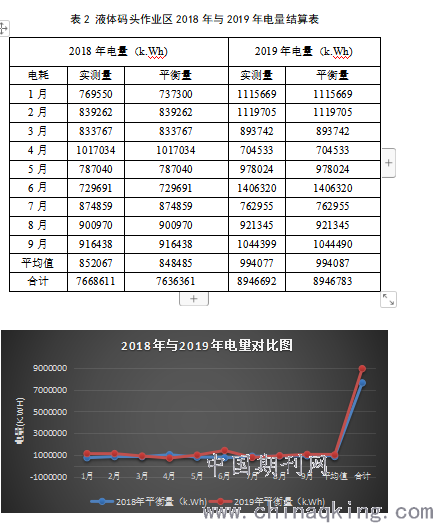

表2 液体码头作业区2018年与2019年电量结算表
.png)
图2 液体码头作业区2018年与2019年电量对比图
根据表2、图2数据同比分析可得，2018年1-9月作业区总用电量76.3万度，平均每月用电84.8万度。2019年1-9月作业区总用电量89.4万度，平均每月用电99.4万度。2019年总电量较去年同期上涨17.2%。
液体码头作业区用电主要用于机泵返输的动力消耗、施工用电、照明及装船机泵动力消耗。2019年1-9月份，水路吞吐量476万吨，储罐贮运量874万吨。与去年同期2018年1-9月份，水路吞吐量541万吨，储罐贮运量905万吨。2019年较2018年，1-9月同期水路装船作业量增加，原油返输量增加，且原油小流量返输增多，均增加了机泵动力消耗，故总耗电量增加。
施工方面：2019年作业区多个全流程优化改造项目，原油调合系统优化改造项目、G601改储汽油及汽油付清江项目、G1109a/b烷基化和出口汽油改造等改造项目完成投用。两个原油储罐机械清洗。轻油罐区/汽油航煤罐区新增储罐VOCs治理改造。施工改造极大程度地增加了施工用电量，相应的工艺处理耗电量明显增加。虽然尽量在厂外预制，但是现场需要用电量依然很大。
3 电耗明细
码头总电量计量分三部分：3#变电所有三个变压器、7#变电所有三个变压器，这六个变压器分别有各自电表。其他码头部分大功率电机挂在1#、6#变电所。
3.1 电耗明细分析
下面对3#、7#所的6个变压器进行具体分析：

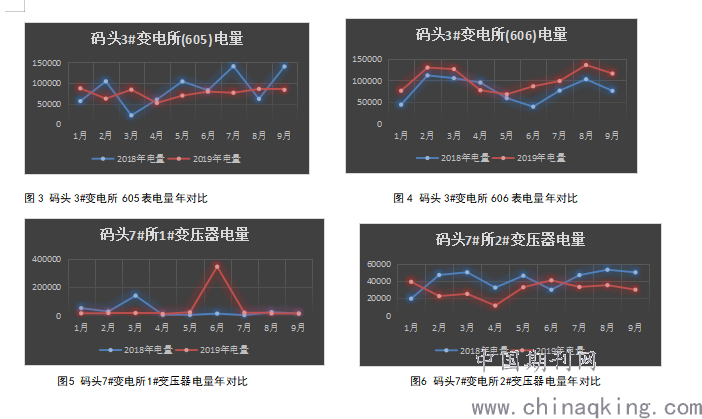

图3 码头3#变电所605表电量年对比 图4 码头3#变电所606表电量年对比
图5 码头7#变电所1#变压器电量年对比 图6 码头7#变电所2#变压器电量年对比
.png)
3.2 变电所设备位号
理清码头所有能找到的电表及电表下挂在的设备位号，以码头3#变电所1#变压器605为例，其它不再罗列。

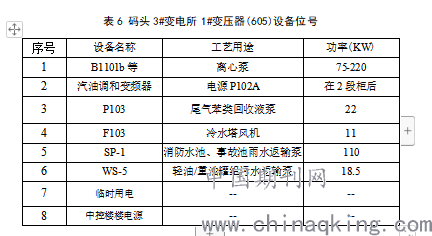

表6 码头3#变电所1#变压器(605)设备位号
.png)
液体码头作业区用电主要用于机泵返输的动力消耗、施工用电、照明及装船机泵动力消耗。根据图3~图11及变电所设备位号分析得出：
1、轻油罐组机泵全挂在3#变电所，3#变压器为船用变压器，包含10-2#、11#、12#码头用电。根据图3、表6分析可得：3#变电所1#变压器所包含设备大部分为轻油罐组、重油机泵，2019年用电量为67.77k.Wh，呈现下降趋势。
2、根据图4分析得，2019年3#变电所2#变压器所包含的轻油罐组机泵运行及西片区施工用电总量明显增加，同比增长29.1%。
3、根据图5分析得，2019年同期总用电量同比增加69.74%。在3月、6月用电量陡然上升。7#变电所1#变压器主要包括14#北侧铁塔电源、G701罐组施工临时用电箱、14#、15#码头门口施临时用电箱。今年G1111、G601等储罐VOCs治理项目施工用电均来自此电表的用电箱，在3造正在进行；在6月时，G601储罐VOCs项目施工改造正在进行；7-9月G701b、月时，原油调和项目施工改G1112、G1111储罐VOCs项目陆续进行。9月出口汽油付清江，机泵耗电量增加，这都是耗电增加的原因。
4、根据图6分析得2-9月均低于去年用电量，码头7#变电所2#变压器主要包括汽油泵、16#码头门口施临时用电箱、7#所门口临时用电箱。2019年同比降低27.85%。
4 作业区耗电改进方向分析
4.1 节能改进清单

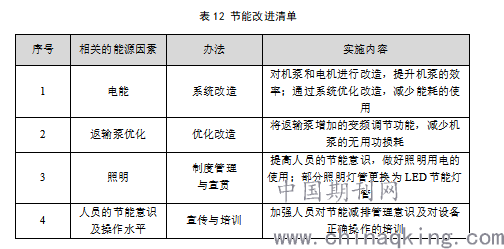

表12 节能改进清单
.png)
一、照明用电
做好生活用能管理工作，提高节能、节电意识。抓好采暖、空调、照明，节约非生产用能；优先使用绿色节能照明灯具，进行声控和光控改造。加强节能知识培训，对管理人员及班组进行分层次、有针对性的节能基础知识、节能先进技术培训，提高重点耗能设备操作人员的节能操作能力，提升节能管理人员的节能技术水平。
二、生产用电
1、做好机泵检查工作，避免机泵带病运行；加强装置优化运行管理，提高职工操作水平。优化提高装置运行稳定性，加强培训与考核，提高职工操作水平，做好降本增效工作。
2、避免机泵经常开、停操作。在正常生产的情况下，严格控制装置用能。尽量以平稳、高效的生产，取得较好的生产状态。
3、高压、低压机泵运行时，以机泵最佳工况点运行为宜，避免小流量、高压运行；确需小流量运行时，开回流，找寻最佳工况点运行为宜；3.8万原油付料，小流量运行，以K、J泵运行为主，避免不了时，开回流；在流量要求允许的情况下，忌双泵运行；
4、渣油泵运行时，以B201b小泵为主，需大流量运行时，启B202b泵，开回流，以机泵最佳工况点运行为宜，避免小流量、高压运行；
5、各运行班长加强对高耗电机组的运行监控，含尾气回收装置、加剂装置等。
三、工艺处理
合理安排工艺过程、优化运行方案。工艺处理倒罐阶段，大泵运行时，最大限度降低贮罐液位，后期调节泵出口阀、罐进泵罐根阀，保证泵的充盈度，以期将液位降至最低；大泵倒罐结束后，采用临时泵倒罐时，以隔膜泵运行为主，尽量避免用电泵。
四、做好设备优化运行工作。
在选择生产设备和报废更新时，应以有利于节能、环保和综合经济效益为原则，选用节能型设备，淘汰高耗能设备，使生产设备和装置以最合理的方式组合，以最佳工况运行。做好机泵、疏水器、换热器等用能设备/设施的运行状态监控，以确保其安全、高效运行。
五、施工用电
涉及预制的，尽量场外预制，优化施工各节点。
