前 言:随着经济的不断攀升,城市化程度的不断发展,电力电缆在我国城市现代化建设过程中的应用越来越广泛。其中,电力电缆护层的环流数据已经成为电缆运行管理的基础数据之一。而电力电缆的设计、展放和运行中,都有可能导致环流异常情况的发生。本文针对一起电缆环流异常案例进行分析,讨论异常产生的原因,提出改善方案。
关键词:110kV;电缆线路;护层异常
1 基本情况
该110kV电力电缆全长1.225km,有2个中间绝缘接头。

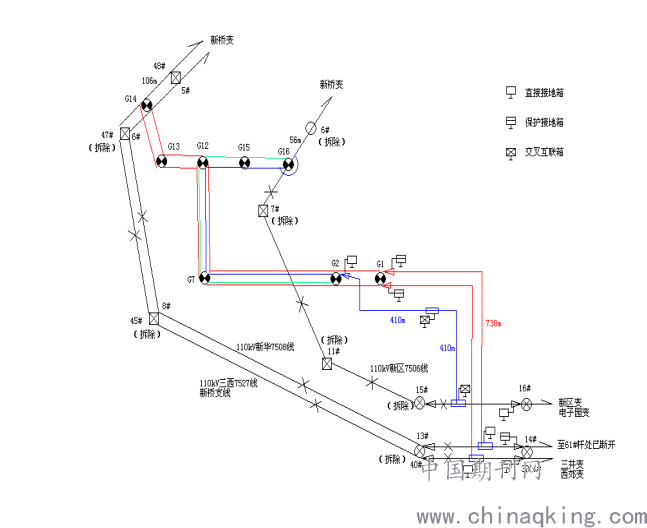

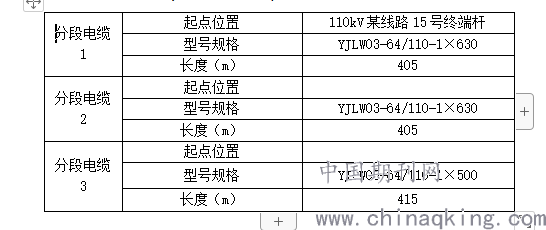

该110kV电缆线路15号至16号 电缆于2010年10月10日投入运行,电缆全长为1.225km,2个绝缘中间接头,15号杆塔终端护层为保护接地,16号则为直接接地。在2014年1月2日的检测过程中发现该110kV电力电缆线路15号至16号电缆护层电流普遍较大,最大的位于1号接头井中测得的数值为64A,大于电缆当时的负荷电流,为负荷电流的109.16%,大大超出标准,属于严重缺陷。经过带电拆箱诊断检查后发现 2号接头的交叉互联箱接线错误,未完成完整的A→B→C的换位循环,在换位的过程中缺少一项,使得电力电缆的护层感应电流增大,无法抵消。经过工程人员抢修处理,重新接线后,护层电流降低,恢复到正常水平。该110kV电力电缆线路15号至16号基本情况:图中G2为110kV电缆线路15号,15号、16号接地箱为直接接地箱,1号、2号接头接地箱为交叉互联箱,如图所示:
2 测试情况

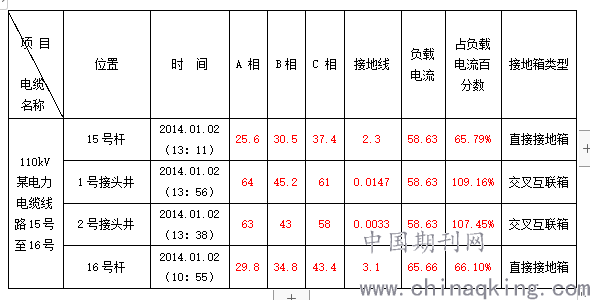

110kV某电力电缆线路15号至16号电缆原护层电流测试情况
.png)
由表2可知,护层电流过大,最大的位于1号接头井中测得的数值为64A,大于电缆当时的负荷电流,为负荷电流的109.16%,大大超出标准,属于严重缺陷。并且所有测试数据均大于负荷电流的50%,经分析得出两种可能:(1)电缆护层严重破损;(2)接地系统接线错误。因电缆护层破损点需要特殊设备,所以先从护层接线检查开始。打开交叉互联接地开箱检查,110kV线路15号至16号电缆1号接头原状态,如图,从左到右为B\A\C110kV线路15号至16号电缆1号接头原状态,如图,从左到右为B\A\C。
.png)

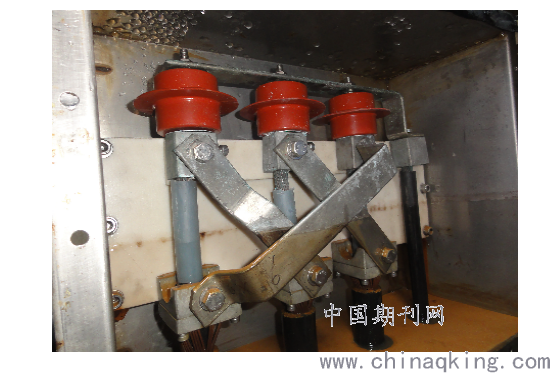

110kV某电力电缆线路15号-16号 电缆2号接头原状态,如图,从左到右为A\B\C
所以由此接线,护层循环为A外→B→A内、B外→C→B内、C外→A→C内,未完成交叉互联。疑似为工程缺陷。(同时,该箱体有被水浸泡的痕迹)
3 整改结束后情况

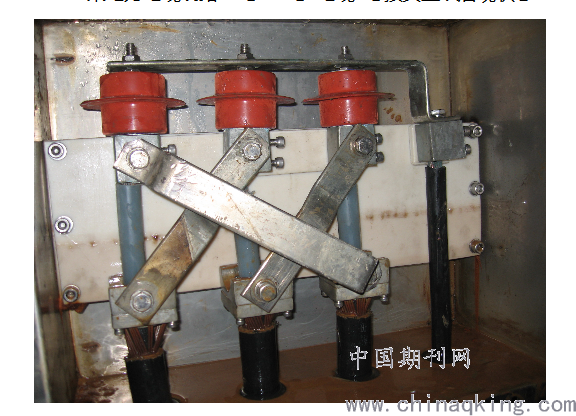

110kV某电力电缆线路15号-16号 电缆2号接头整改后现状态:

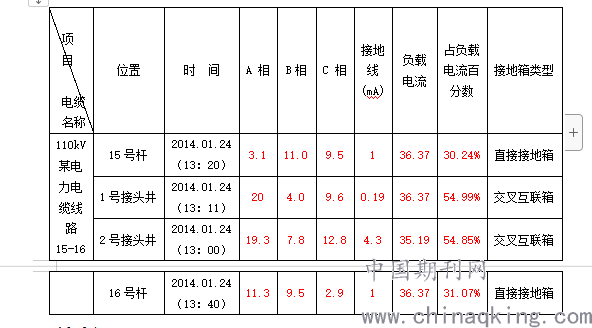

经过修理后,更改了原来的2号接头的接线,理论上护层完成了A→B→C的换位循环。现场工作人员立即进行了验证。
.png)
结束语:
大量事实说明护层电流测试能够有效的发现电缆设备接地系统存在的缺陷,除了例行周期性护层电流测试,适当增加重载线路,特殊方式运行的线路的电缆的护层电流测试工作,能够有效指导设备检修,提高工作效率和质量。本人从此类案例中得出发生此类事件的主要经验体会有:(1)接地系统为电力电缆重要的附属设备,能够有效的提高电力电缆的输送效率及在系统内、外过电压的情况下保护电缆设备,但在电缆敷设过程中有可能会对电缆护层及绝缘造成不可逆转的损害,导致接地系统无法正常工作;(2)接地系统的连接时电缆工程中较为发生错误的地方,这时候需要工程负责人,监理发挥应有的作用。并且作为重要的附属设施,运行验收人员需要仔细核对所有的接线,确保万无一失;(3)在电缆割接工程或者在原线路上改接线等工程时,较易发生接地系统的接线错误,这时候工程方及运行方应在工程进行前进行仔细的核对,进行工程的全面交底,确保电力电缆护层交叉互联的准确;(4)运行单位在做生产准备的过程中需要对系统的电气接线方式有明确的认识,注意收集资料,确保资料的准确性,必要时去现场核对;(5)验收过程中,必须严格把关,并且做好各项交接试验,及时记录数据,以便以后比对;(6)在工程投运结束后一个月能必须组织对该电缆的状态检修试验,利用带电护层电流检测技术队电缆线路进行检测,及时发现问题。
参考文献:
[1]刘文昊. 袁燕翎. 周艺旋. 等.110kV電缆附件施工工艺优化[J].农村电气化,2017(12):18-19.
[2]郭正芝. 王丽丽. 于京洲.110kV电缆线路架设施工技术研究[J].通讯世界,2015(23):230
[3]江 晖. 110KV电力电缆线路的设计和施工思路问题探析[J].科技展望,2015,25(34).
