摘要：目前10kV线路操作杆使用试验合格证标签厚200克，60*40彩色纸张，背面是自带胶，上面附上一层纸，撕掉底面纸粘贴在绝缘操作杆上。在使用过成中，绝缘操作杆和接地针标签由于放在报修车上，车辆在行驶过程中，试验合格证标签与车厢摩擦，造成试验合格证标签上字迹模糊不清，直接影响周期性试验；若超过试验周期，不合格的操作杆在使用过程中，直接威胁现场操作人员生命安全，存在非常严重问题。针对此项问题已成为迫切研究对象，威胁施工人员安全的问题，为此研究设计接地线操作杆及接地针，大大降低工作量，缩短时间，提高工作效率。
关键词：10kV绝缘操作杆 保护 设计 应用
1背景
针对10kV绝缘操作杆试验合格证标签及接地针编号磨损严重，造成试验合格证标签及接地针编号平均每年至少更新4次，给生产人员增加劳动量；若试验合格证标签字迹磨损不清、超过试验周期或安全工器具不合格，给现场人员生命安全构成威胁。
为此；对试验合格证标签进行深入分析，设计了一种使用结构简单，方便全新的试验合格证标签防护套，应用到0.4 kV及以上绝缘操作杆上及接地针编号。确保10kV绝缘操作杆试验合格证标签和接地针编号避免了因过期造成安全工器具不合格引起人生安全事故发生，通过近年来对10千伏绝缘操作杆试验合格证标签和接地针编号统计，由于在复杂天气内，试验标签无法防晒、防划、防磨;放在地上造成标签磨损；放在车后背箱内容易与材料和其他工具发生摩擦造成损坏，给安全带来威胁。为此经过多年的研制，在现场反复实践研制一种，《10kV绝缘操作杆及接地针编号保护套》。
3设计方法
3.1绝缘操作杆试验标签及接地针编号保护套，针对上述10kV及以上绝缘操作杆试验标签在日常使用过程中保护方面存在的问题，小组决定研制设计操作杆及接地针编号试验合格证标签保护套，以解决现有操作杆在运输和存放过程中防雨、防晒、防磨损、容易保护等方面的问题，经过多种方案，优化设计方案，选择最佳设计方案，选择透明聚氯乙烯热缩材料，直径在65mm,厚2mm；这种材料耐磨、耐水、耐划，热塑性能好，不老化、透明性高等特点。

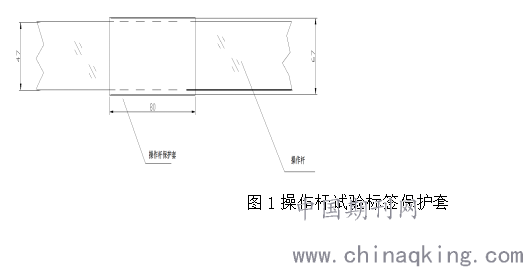

3.2绝缘操作杆及接地针编号保护套研制10kV线路操作杆试验标签保护套和绝缘手柄制作，剪断80mm透明聚氯乙烯热缩套，套在操作杆中间试验合格证上面居中位置上，使用液化气喷灯保持具绝缘操作杆500mm距离，开启液化气喷灯阀门，使用测温仪进行测试热缩温度始终保持在80度以下，（操作杆使用玻璃纤维复合材料绝缘漆温度100至200度），为了确保在不伤害操作杆绝缘漆的情况下，使用外火焰进行热缩套制作，把试验合格证贴在绝缘操作杆中间或接地针中的接线片端子内，使用液化气喷灯对聚氯乙烯热缩套进行热缩，热缩套缓慢热缩牢固在试验合格上面，由此解决了操作杆及接地针编号试验合格证标签因磨损问题，操作方便和耐用。
.png)
.png)
3现场使用

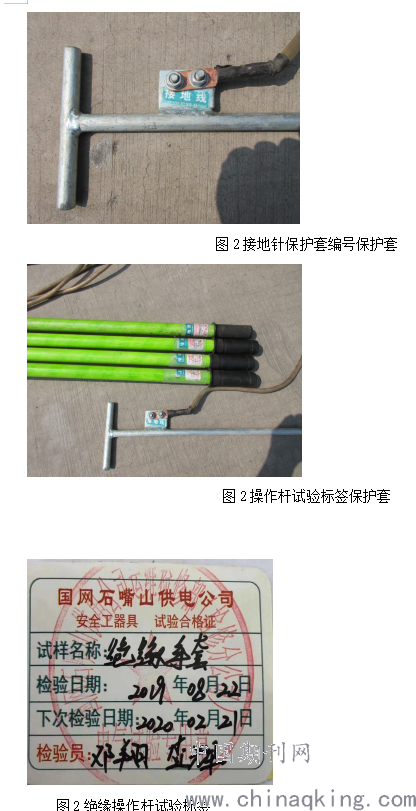

《10kV绝缘操作杆及接地针编号保护套》研制，经过现场使用，试验合格证标签上面字迹清晰如新，各项性能进行了效果确认，并没有发现雨水渗入试验标签，与之前使用透明胶带保护合格证标签进行了现场使用效果对比，效果一目了然。小护套带来大作用，施工作业的安全性意义重大，效果显著。
4有益效果
4.1《10kV绝缘操作杆及接地针编号保护套》体积小，便捷，使用方便，实验字体清除，便于更换。
4.2 10kV线路操作杆试验合格证标签及接地针保护套、接地针编号、手柄保护套有效解决因操作杆试验标签受潮湿、摩擦、日照、雨雪、碰撞等造成合格证磨损，渗水造成试验日期模糊不清现象，减少更换次数，节省大量时间，为生产人员撑起安全保护伞，解决因合格证过期威胁生产人员生命安全。
4.3 《10kV绝缘操作杆及接地针编号保护套》试验合格证保护套和、接地针编号、绝缘手柄套材料成本低，价低廉、使用寿命长，一组操作杆试验标签保护套造价100元，试用性强，使用可靠。
4.4 《10kV绝缘操作杆及接地针编号保护套》试验合格证标签保护套接地针编号、绝缘手柄保护套制作简单，安装拆卸方便，试用与0.4千伏及以上操作杆试验合格证标签保护套、接地针编号、绝缘手柄套，功能强大，观感质量符合要求，主要使用功能抽查结果合格；小套管带来安全大作用，建议推广应用。
4.5千伏操作杆、接地针编号保护套、绝缘手柄试验合格证标签保护套接地针编号、绝缘手柄保护套没有发现雨水从热缩套端口湿透，方便，试验合格证标签牢固可靠，试用性强，在电力行业中具有推广和使用价值。，提高工作效率，同时也能够提高企业的直接经济效率和社会的间接经济效益。
