摘要：随着输电架空线路及变电站设备检修频次加大，铁附件及设备在日晒雨淋的自然条件下螺母容易生锈，在拆卸螺母时就变得非常困难，不仅在螺母处容易出现打滑，还会因螺母生锈增大与螺栓的摩擦力，尤其电力系统运维检修过程中常需要进行带电作业，操作杆法更换跌落式熔断器、更换绝缘子和接活，增加了工作难度。现有技术中常通过在绝缘扳手手柄处套装操作杆来增大力臂，以实现省力的效果，然而在实际使用过程中容易出现套装操作杆脱落，威胁施工人员安全的问题，为此研究设计一种电力检修活动扳手，大大降低工作量，缩短时间，提高工作效率。
关键词：电力检修 活动扳手 设计 应用
1背景
电力检修设施通常在室外，由于输配电架空线路或变电站铁附件的螺栓在日晒雨淋的自然条件下电力设备上的螺母容易生锈，在拆卸螺母时就变得非常困难，不仅在螺母处容易出现打滑，还会因螺母生锈增大与螺栓的摩擦力，尤其电力系统运维过程中常需要进行带电作业，更增加了工作难度。现有技术中常通过在扳手手柄处套装操作杆来增大力臂，以实现省力的效果，然而在实际使用过程中容易出现操作杆脱落或者触电，威胁施工人员安全的问题，需要设计一种电力检修活动扳手，提高工作量，缩短检修时间，提高工作效率。
2装置结构原理

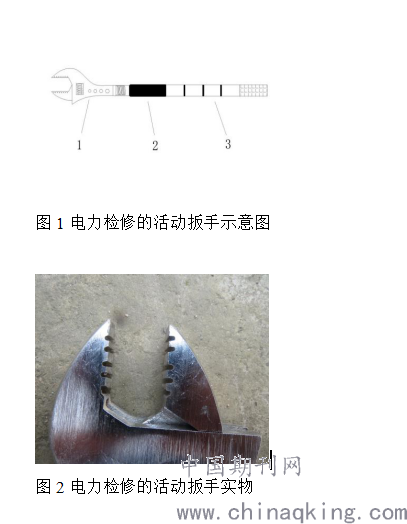

基于电力检修的活动扳手，包括扳手、绝缘操作杆、套管，扳手的手柄插入绝缘操作杆的套筒内，并由插销固定，套管套接在扳手和绝缘操作杆的接头处，套管长度大于接头长度；扳手包括扳手头、扁形手柄和可拆卸的圆形手柄，在于，扁形手柄远离扳手头的一端设置带有设置带有螺纹的圆形钢柱，与圆形手柄螺纹连接；扳手头包括固定扳唇、活动扳唇和设置在扳手头上用来移动活动扳唇的传动装置，其特征固定扳唇和活动扳唇上均开设有多个V形槽。
2.1电力检修的活动扳手，结构中扁形手柄上设置多个不同规格的螺母套孔，为了使用不同螺栓型号。
2.2电力检修的活动扳手结构中绝缘操作杆远离套筒的一端套设有防滑橡胶套，主要防止静电感应和带电设备触电，造成操作人员触电事故发生。
2.3用于电力检修的活动扳手结构中绝缘操作杆的杆体为玻璃钢材质的伸缩杆。
2.4电力检修的活动扳手结构中的套管为透明热缩管，绝缘操作杆上套筒处的外部贴有标签，被套管完全覆盖。
2.5电力检修的活动扳手绝缘操作杆的杆体为玻璃钢材质的伸缩杆，可以根据操作人员距离螺栓远近二设计的。
2.6电力检修的活动扳手套管为透明热缩管，绝缘操作杆上套筒处的外部贴有标签，被套管完全覆盖，有效的防止静电感应或带电设备触电。
.png)
3应用方法和使用场合
基于电力检修的活动扳手在使用过程中将扳手的圆形手柄插入绝缘操作杆的套筒内，并由插销固定，套管套接在扳手和绝缘操作杆的接头处，套管长度大于接头长度，通过插销把绝缘操作杆和扳手进行固定，又进一步安装套管，降低了操作杆脱落的风险；扳手包括扳手头、扁形手柄和可拆卸的圆形手柄，在于扁形手柄远离扳手头的一端设置带有设置带有螺纹的圆形钢柱，与圆形手柄螺纹连接，方便扳手的拆卸，根据需要选择不同规格的活动扳手；在扳手头包括固定扳唇、活动扳唇和设置在扳手头上用来移动活动扳唇的传动装置，其固定扳唇和活动扳唇上均开设有多个V形槽，设置V形槽可以增大与螺母之间的摩擦力，防止螺母打滑，进而保护施工人员的安全。绝缘操作杆的杆体为玻璃钢材质的伸缩杆，玻璃钢材质较轻，使用起来省力，伸缩杆可以根据需要调整长度，便于使用。
4 应用效果
4.1电力检修的活动扳手上设置多个不同规格的螺母套孔，当进行常用规格没有生锈的螺母拆卸时，直接套在螺母套孔内，省去了调整传动装置的麻烦。
4.2电力检修的活动扳手在把手上面绝缘操作杆远离套筒的一端套设有防滑橡胶套，增大摩擦力，方便施工人员使用，提高安全性。
4.3电力检修的活动扳手绝缘操作杆的杆体为玻璃钢材质的伸缩杆，玻璃钢材质轻盈，强度大，减小自重，省力安全。
4.4电力检修的活动扳手上面设计套管为透明热缩管，绝缘操作杆不仅能阻止水和磨损，还能减小绝缘操作杆脱落的机率。
4.5电力检修的活动扳手增大了活动扳手与螺母之间的摩擦力，防止螺母打滑，进而保护施工人员的安全。
4.6电力检修的活动扳手提供一种省力、安全的用于电力检修的活动扳手使用与电力线路检修、变电站设备更换铁需要拆卸螺栓被广泛使用。
作者：史丽辉 ，大学本科毕业，助理工程师，从事城农网管理和配网自动化工作26年，有丰富的带电作业知识和实践经验。电话：137****6**** 1969年8月12日生
地址;宁夏石嘴山市大武口区胜利西街64#（原大武口区供电局）
国网宁夏电力有限公司石嘴山供电公司
2020年07月26
