摘要：随着城农网飞速发展，城市电力电缆由于新建过程中，东郊变10kV515东建线，为电缆线路在制作过程中由于电缆头制作工艺没有把关，验收合格没有把关，使造成电缆头经过运行一段时间，运维人员巡视不到位，未及时开展红外测温，未能及时发现、消除设备缺陷、隐患，造成电力电缆发生故障出现，因吸取教训，采取措施，减少事故跳闸，提高供电可靠性。
关键词：10kV线路跳闸 故障 存在问题 措施
1故障线路（设备）基本情况
故障线路为东郊变10kV515东建线，为电缆线路，电缆型号：YJLV22-3*240mm2，全长2.72km，共有环网柜3台、电缆分支箱2台，所带公变2台、用户专变20台，负荷容量共计：13170KVA。东郊变515东建线至515东建线建设东街1号环网柜901间隔进线电缆为故障电缆，长度1600米、电缆沟敷设、2008年投运。

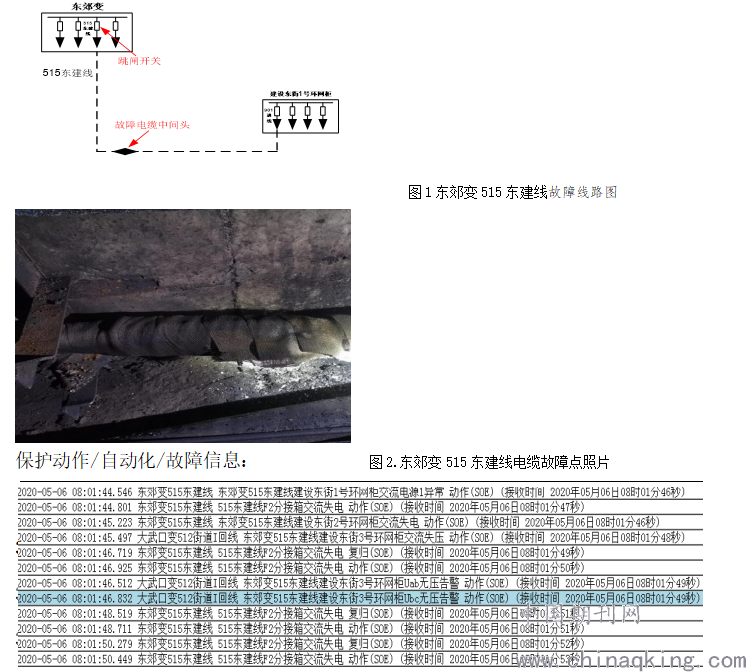

2故障信息
.png)
3故障原因分析
3.1.故障类型：巡检不到位
3.2.故障详细过程：5月6日08:01分东郊变10kV515东建线开关保护动作，开关跳闸；经巡视发现东郊变10kV515东建线至515东建线建设东街1号环网柜901间隔电缆中间接头击穿，造成东郊变10kV515东建线开关跳闸；
3.3.故障原因：东郊变10kV515东建线至515东建线建设东街1号环网柜901间隔电缆中间接头击穿，造成东郊变10kV515东建线开关跳闸；
3.4.保护动作分析：东郊变10kV515东建线开关跳闸，保护动作正确。
3.5.自动化FA动作情况分析：东郊变10kV515东建线开关跳闸，不满足FA启动条件。
3.6.故障处理过程：5月6日08:01分东郊变10kV515东建线开关保护动作，开关跳闸；经巡视发现东郊变10kV515东建线至515东建线建设东街1号环网柜901间隔电缆中间接头击穿，造成东郊变10kV515东建线开关跳闸；断开东郊变515东建线建设东街1号环网柜901间隔进线开关隔离故障点，于13:02分合上东郊变515东建线建设东街3号环网柜902联络大武口变512街道I回线开关，由大武口变512街道I回反带东郊变515东建线正常供电；重新制作东郊变10kV515东建线至515东建线建设东街1号环网柜901间隔电缆中间接头并经试验合格、线路核相正确后，于5月7日16:37分恢复东郊变10kV515东建线正常供电；于5月7日17:30分将东郊变515东建线负荷由大武口变512街道I回转回正常运行方式；停电时间：08:01分-13:02分,影响专变20台、公变2台、110.44时·户。
4存在问题及措施
4.1运维人员巡视不到位，未及时开展红外测温，未能及时发现、消除设备缺陷、隐患；二是故障电缆投运时间长，绝缘老化，中间接头受潮；4.2措施；加强对老旧电缆、设备的巡视力度，缩短红外测温周期，定期对电缆中间接头、终端头进行红外测温，及时发现、消除缺陷、隐患；
4.3上报项目储备利用停电检修、工程项目更换老旧电缆；三是按照“设备主人制”落实三级人员考核，保障线路巡视到位，切实压降因人员运维责任造成的故障跳闸次数。
4.3.1责任单位及责任人，输配电运检室电缆运检班XXX。
4.3.2整改时间：2020年12月
4.3.3设备检测，存在的问题
东郊变515东建线2006投运，电缆运行时间较长，电缆中间头绝缘老化导致绝缘水平下降，引发绝缘击穿。
4.4采取措施
一是加强巡视、测温、架空线路带电检测工作，根据设备主人制方案，结合带电检测项目，对运行年限较长线路、设备开展检测、试验，全方位掌握辖区设备运行情况。二是根据检测结果，制定详细的消缺计划，通过带电作业进行协助处理。三是利用停电检修契机，对电缆终端进行例行试验，及时发现潜在隐患并进行治理。四是对辖区老旧设备建立专项台账，重点对老旧设备开展夜间巡视，红外测温责任单位及责任人。
4.5责任单位及责任人，输配电运检室电缆运检班蒋晓光
4.5.1整改时间：2020年12月
5处罚意见：
5.1依据《国家电网公司安全事故调查规程》2.3.8.2规定“10千伏以上输变电设备跳闸（10 千伏线路跳闸重合成功不计）、被迫停运、非计划检修、停止备用；或设备异常造成限（降）负荷（输送功率）运行”构成八级以下设备事件，记大武口区供电公司2020年八级以下设备事件一次。
5.2依据《国网石嘴山供电公司关于印发《国网石嘴山供电公司安全工作奖惩实施方案（试行）》的通知》石供安监〔2020〕33号文件，处罚规定第九条“对事故责任者所在单位负责人及上述有关责任人给予500～1000 元的经济处罚”之规定，按照“四不放过的”的原则，对本次事件的责任人员进行处罚：
5.3某单位XXX电缆运检班李雅峰为东郊变515东建线“设备主人制”的第一级责任人，配网设备日常运维工作不到位，对本次事件负主要责任，处200元罚款。
5.4某单位XXX电缆运检班班长XXX为东郊变515东建线“设备主人制”的第二级责任人，配网设备日常运维工作管理不到位，未及时安排对电缆中间头进行测温，对本次事件负次要责任，处50元罚款。
5.5某单位XXX专责XXX为东郊变515东建线“设备主人制”的第三级责任人，配网设备日常运维工作管理不到位，督促巡视测温不及时，对本次事件负次要责任，处100元罚款。
参考文献：
作者：赵宏刚，大学本科毕业，助理工程师，从事城农网管理和配网自动化工作26年，有丰富的带电作业知识和实践经验。电话：13709560002
地址;宁夏石嘴山市大武口区胜利西街64#（原大武口区供电局）
国网宁夏电力有限公司石嘴山供电公司
2020年5月30日
