摘要：对断路器“合闸保持不住”故障的判断和处理方法分别进行了阐述，分析了10kV和110kV断路器机构机械故障方面的原因。
关键词：断路器合闸保持不住故障，判断和处理。
断路器合闸保持不住故障是断路器运行中常存在的故障，故障原因主要是断路器机构机械故障。本文对110kV断路器操动机构（CT30弹簧操作机构）合闸保持不住故障和10kV断路器操动机构（CT23-D 弹簧操作机构）合闸保持不住故障判断和处理方法进行了论述。
1、110kV SF6断路器合闸保持不住故障的判断和处理
发生合闸保持不住情况，基本上是在合闸操作和重合闸过程中，此种故障影响影响设备的正常工作，电网的安全运行。判断断路器合闸保持不住的原因及处理方法分为以下几步：
（1）、检查电气回路各部分情况，以确定电气回路是否有故障是否有故障。检查项目为：合闸保持继电器触点是否正常，是否可以正常动作。
（2）、若合闸保持继电器没有问题，断路器遥控合闸还是保持不住那就是机构机械方面的原因。
通过上面分析断路器合闸保持不住的原因为断路器机构机械方面的原因。常见的原因为：

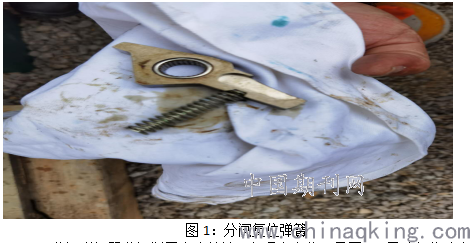

（1）、分闸锁钩未钩住（分闸复位弹簧疲软，见图1）、分闸四连杆机构调整未越过死点，因而不能保持合闸。
.png)
图1：分闸复位弹簧

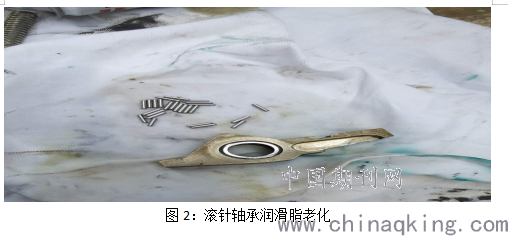

（2）、分闸脱扣器分闸掣子内滚针轴承润滑脂老化，见图2，导致复位速度效率下降，导致分闸锁钩未钩住，因而不能保持合闸。
.png)

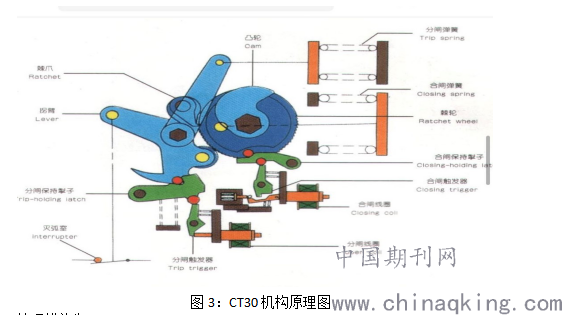

该断路器机构型号为CT-30，机构原理图见图3。
.png)
处理措施为：
（1）、更换试验合格且满足分闸复位速度要求的复位弹簧。
（2）、更换分闸脱扣器里面的滚针轴承或者对滚针轴承进行彻底的清洗润滑处理。
（3）、对断路器进行就地合闸和远控合闸，合闸成功，缺陷消除。
2、10kV真空断路器合闸保持不住故障的判断和处理。
由于10kV断路器的操作在电网架构很频繁，有时电网方式的变更和配合线路的故障排查工作都涉及到将断路器进行分闸，所以合闸的成功性尤为重要，下面我对10kV断路器合闸保持不住的机构机械故障及处理过程进行阐述。判断断路器合闸保持不住的原因及处理方法分为以下几步：
（1）、检查断路器二次回路 合闸线圈铁心得电可以动作，说明二次合闸回路正常。然后对断路器二次分闸回路进行检查，发现断路器遥控合闸合不上时，保护回路光字牌没有启动，分闸线圈铁心也没有动作吸合，因此排除了二次保护跳闸的可能。
（2）、检查真空断路器机构 断路器电动合闸合不上，用手动合闸棒合闸有时可以合上、有时合不上，于是怀疑是合闸线圈老化，导致铁心的出力不够，但是拆解下断路器机构外壳后发现，在进行手动合闸试验时合闸线圈可以正常动作，没有发现问题。观察到合闸铁心已将断路器机构的合闸脱扣连锁板充分顶起。断路器辅助开关为常规接触压接式开关，辅助开关触点接触良好,动作正常，不存在断路器合闸回路辅助开关故障导致辅助开关常闭节点过早断开的问题。

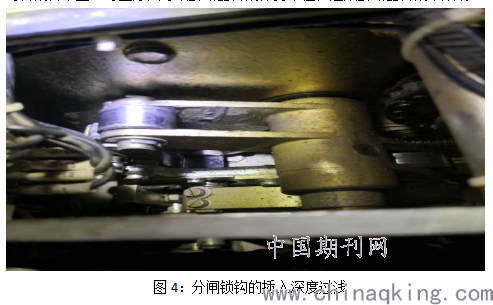

（3）、排除了断路器电气回路和二次回路元器件的故障，说明了断路器机构机械配合有问题。最后经过现场手动储能，手动合闸多次后，发现断路器在合上闸后，支架并没有充分支撑分闸脱扣连锁板，仅支撑在连锁板的边缘，从而导致断路器合闸动作不可靠，这是因为真空断路器运行时间较长，且分、合闸次数过多，造成分闸脱扣连锁板磨损严重，固定螺栓轻微松动，导致断路器分闸锁钩连锁板发生轻微位移，导致插入深度过浅，见图4，使断路器储能大轴中扇形板尖端接触面不能处于支架滚轮的正中，导致受力不平衡，当用手动合闸时，由于缓慢合闸，合闸震动小，加之滚轮与扇形板之间有摩擦力，使断路器有时能够合闸，有时合闸合不上。综上原因导致断路器合闸保持不住，造成断路器合闸不成功。
.png)
图4：分闸锁钩的插入深度过浅
处理措施：
（1）、调整分闸锁钩的插入深度，对断路器进行清洗润滑处理。
（2）、调整断路器分闸脱扣连锁板支架调节螺钉，使其断路器储能大轴中扇形板尖端接触面处于机构支架滚轮的正中，使受力平衡。现场手动储能，进行合闸操作，合闸成功，然后进行遥控电动合闸，合闸成功。故障得以处理。
3、在上文中，我对110kV SF6断路器和10kV真空断路器“合闸保持不住”故障的判断和处理方法分别进行了阐述和分享，在遇到断路器合闸保持不住时提供了及时排查故障和如何处理的建议，从而保障电力电网的正常运行。由于此种类型故障较为难以发现，需要检修人员熟知断路器的机构动作原理图，增加了故障排查的难度。因此，在检修时应重点加强对运行时间较长的断路器机构的检查并且加强对不同机构的原理图加强学习与思考。发现机构复位弹簧老化和轴承老化应及时更换处理、发现分闸脱扣连锁板磨损严重，固定螺栓轻微松动的应及时调整与更换。
参考文献
[1]湖开电气有限公司 CT30弹簧操动机构安装使用说明书
[2]国家电网公司 高压开关设备管理规范
[3]中国水利水电出版社 变电检修实用技术问答 杨金伟
