摘要：湖北虹润高科新材料有限公司外网蒸汽管道，设计采用了方形补偿器的类型，沿途设置了8套。方形补偿器的安装，需选择好弯头的型号，对安装补偿器管段的固定支架和滑动支架需按设计和标准要求进行制作安装固定，方形补偿器的预拉伸采取螺杆拉紧的方法。
主题词：方形补偿器 、滑动支架、固定支架、预拉伸
1.方形补偿器概况

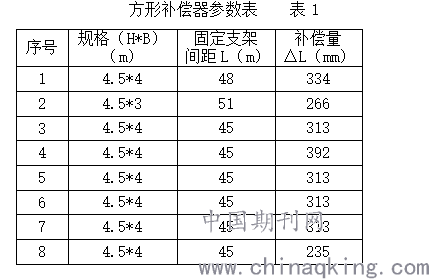

湖北虹润高科新材料有限公司室外蒸汽主管道架设在混凝土结构柱上，设置方形补偿器的管道规格为DN350（Φ377*10），管道安装标高5.5m，管道设计温度180℃，设计压力1MPa，材质：20。方形补偿器的参数见表1所示。
.png)
2.方形补偿器安装
2.1方形补偿器布置
方形补偿器布置在两固定支架距中间，偏差不应超过中心8m。由固定支架、导向支架支撑固定管道。方形补偿器安装布置见图1所示。
.png)
图1 方形补偿器安装示意图
2.2方形补偿器弯头选择
2.2.1室外方形补偿器的弯头，≤DN125应采用煨弯弯头（煨弯弯头可用热压弯头代替），≥DN150应采用钢制或无缝热压弯头。
2.2.2弯头的曲率半径应符合《室外热力管道安装-架空敷设》01R413和《室内动力管道装置安装-热力管道》01R415标准的规定。
2.2.3补偿器制作时，选用煨弯弯头时，管子焊缝位置应在外伸臂H/2处。
2.3管道支架安装

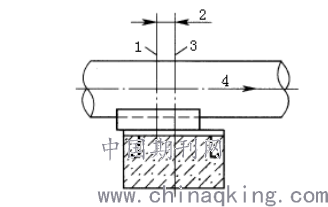

2.3.1导向支架（滑动支架）的滑动面应洁净平整,不得有歪斜和卡涩现象。不得在滑动支架底板处临时点焊定位。支架安装位置应从支承面中心向位移反方向偏移,偏移量应为位移值的1/2(图2),绝热层不得妨碍其位移。
.png)
1—管托中心；2—1/2位移值；
3—管架中心；4—管子膨胀方向
图2 滑动支架安装位置图
2.3.2固定支架安装

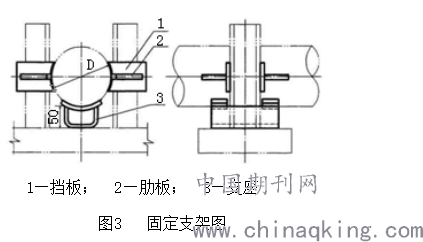

固定支架施工参见97R412标准27页，DN350管道固定支架的立式型钢为[16槽钢，见图3所示。
.png)
1—挡板； 2—肋板； 3—支座
图3 固定支架图
2.4补偿器预拉伸

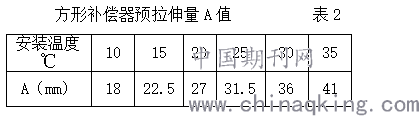

2.4.1补偿器预拉伸口位置见图1所示。预拉伸的焊口位置与膨胀弯管起弯点的距离应大于2m。在固定支架安装完成后进行，预拉伸量（留口间隙）=△L/2-A。A值见表2所示：
.png)

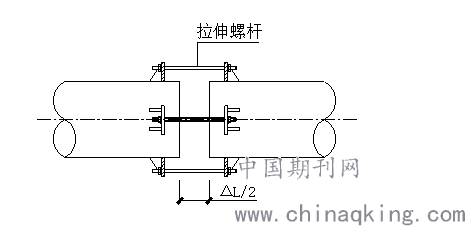

2.4.2补偿器预拉伸采用拉伸螺杆进行（见图4）。固定支架安装完毕后，对补偿器必须进行预拉伸。
.png)
图4 方形补偿器预拉伸图
3.补偿器安装技术要求
3.1安装前应按设计文件规定进行预拉伸，允许偏差为10mm。
3.2预拉伸应在两个固定支架之间的管道安装完毕，并应与固定支架连接牢固后进行。
3.3水平安装时,平行臂应与管线坡度相同，两垂直臂应相互平行 。
4.结束语
蒸汽管道方形补偿器的安装，需注意导向支架的安装位置和固定支架的安装固定。对于补偿器管段的预拉伸量，除了考虑设计的补偿量外，特别不能忽略安装时的温度与设计温度的差值，将预拉伸量予以修正。采用拉伸螺杆进行管道预拉伸的调整，安全可靠，效率高。
