摘要：接管的二次加压物业泵房，其供水加压系统配电柜大多数是安装在地下室或是无人角落，一般无人值守。经检查，泵房配电柜控制系统存在问题，需要技术改造。本人改造控制线路图及安装调试过程。
关键词：无人值班、电动机综合保护器、温度控制器
1 二次加压供水简介
根据海口城市供水条例，海口市供水管理将推行抄表到户，为此，市供水企业将陆续接管住宅小区物业的水泵房。目前水务公司对外接管小区物业水泵房计有95个。水务公司的水，送到小区，再由小区物业的水泵房加压后送到每家每户，称为二次加压供水。小区物业泵房正常运行，才能保证正常供水。水务公司的二次加压队，主要是从事管理及维修接管的小区泵房的设备，包本人在内其队员共12人，24小时待命，抢修泵房的二次加压机电设备。
2泵房配电柜控制系统存在问题
接管的住宅小区供水二次加压泵房，其供水加压系统配电柜大多数是安装在地下室或是无人角落，一般无人值守。
大部份泵房其控制线路设计采用旧式常规热继电器保护控制线路，这类控制线路运行中如出现断相（缺相）、过压、过流等现象，若不及时处理，会烧毁电动机及配电设备。这类泵房安全隐患时刻存在，对其进行改造刻不容缓。
3采取改造电动机保护线路装置的必要性
采用旧式常规热继电器保护控制线路，只有单一过载保护且灵敏度低。经多次维修及改造，我们发现，采取以下措施，保护效果好。
（1） 在原来配电柜装置中改装使用电动机综合保护器。电动机综合保护器具有排除故障迅速，性能可靠，价格低廉，有良好的反时限特点，同时具有电动机运行中如有断相（缺相）、过流、过压等故障，能迅速停止运行。
（2）在水泵的外壳紧贴一个温度控制器，这能避免电动机运转过程中水泵没有进水空转，造成电动机和水泵长时间工作发热烧毁电动机。
4 技术改造
控制线路图及安装调试过程见图1，图2。
.png)

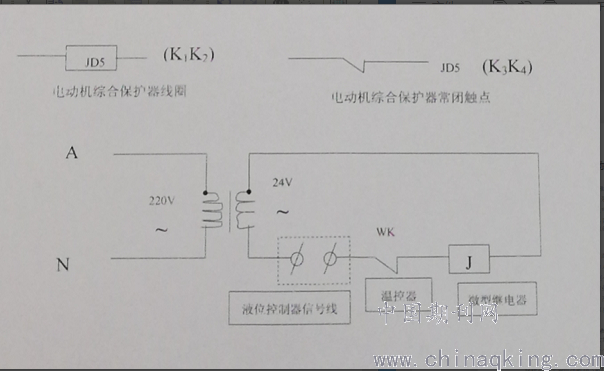

控制线路（图1）
.png)
控制线路（图2）
（1）JD5系列电动机综合保护器安装时，将主电路接触器输出端L1L2L3三相电源从电动机综合保护器的导线孔穿过再接电动机，电动机综合保护器的K1K2 端子为电源接线端子，可选用380V或220V电动机综合保护器，K3K4为电动机综合保护器的常闭触点，将它串联在控制线路主接触器的线圈上，电机正常运行时综合保护器绿色指示灯亮，断相（缺相）时红色指示灯亮，过载时黄色指示灯亮，在正常运行绿色灯亮时进行调试，先将电流调节旋钮逆时针旋转直至过载报警灯闪烁后，再顺时针方向调节到报警灯不闪烁为止。这样调试是为了考虑各种电动机的功率不同，而调节电机综合保护器性能达到最佳保护状态。为电路中出现断相（缺相）、过流、过压等情况下综合保护器的常闭触点K3K4立即断开切断控制电路的主接触器线圈电源，电动机在运转中立即停止，从而避免电动机的烧毁。如发生电动机在运转中停止要检查电动机是否断相（缺相）、过流、过压等原因，检查电动机是否温升很高，如温升过高可能是过载停转，如果没有温升可能是电路断相引起综合保护器工作。检查三相电源是否正常，交流按触器动静触头是否接触良好，直到排除故障后才能起动电动机，故障未排除不能强制起动以免造成意外事故发生。
（2）在线路图中，WK温控器紧贴在水泵外壳，然后串联在24V安全电压微型继电器线路中，当其温度值达到设定值时，温控器自行断后，24V微型继电器失电系统不能自动运行。
5 结 语
电动机综合保护器JID系列和温度控制器组合的控制系统在本单位的二次加压供水系统中取得了良好的效果，大大提高了供水的自动化水平和运行可靠性，达到无人值班的情况下的技术要求，为公司创造了良好的经济效益和社会效益，该保护控制系统得到本单位全面推广。
