海南中电工程设计有限公司 海南省海口市 570208
随着人们生活水平的提高，空调系统逐渐从高档场所进入寻常百姓千家万户。在我国城市住宅里，尤其南方地区城市住宅，空调已经成为必不可少的家庭生活设备，住宅空调机位已成为住宅设计的必须要考虑的功能要素和立面构成元素，然而空调机位的设计在住宅设计中的重要性并未得到充分认识，许多城市住宅设计对空调机位设计不到位或根本未考虑空调机位，导致空调成为了城市建筑的伤疤，影响了城市的面貌。本文从对城市住宅建筑的功能需要出发，探讨住宅建筑空调机位的设计要点及方法，因建筑立面千差万别，空调机位的外观设计不在本文讨论之列。
住宅内部空间对空调机位的需求
住宅内部空间组成包括起居室、卧室、厨房、卫生间、餐厅、走道、储藏室、阳台等，这些空间对于居家生活活动有着不同的功能，各有不同的设计要求。对空调机位设计来讲，我们不妨将其分为两类，生活空间和服务空间，起居室、餐厅、卧室等属于人经常停留的空间，我们称之为生活空间。为生活空间服务的、人不经常停留的空间我们称之为服务空间。生活空间是对室内热环境有一定要求的，也就是需要设空调系统的空间，服务空间的室内热环境虽然也影响居住品质，但是因为人不经常提留，对空调系统的的需求不那么强烈，可以不考虑空调系统。也就是说，对普通住宅来说，起居室、餐厅、卧室是必须要设空调的，需要考虑空调室外机的位置，其他的空间则可以不考虑。当然，非普通住宅另当别论，需要具体情况具体分析。
进一步分析，生活空间也可以分为两类，大空间和小空间，我们不妨以建筑面积作为分类标准，建筑面积在20㎡以上称之为大空间，20㎡以下称之为小空间，这样来看，大多数卧室都可以分到小空间那一类，而客厅和餐厅大多数情况是连到一起的，建筑面积普遍都在20㎡以上，可以分到大空间里面。小空间采用的空调一般是2匹以下的挂式室内机，而大空间空调制冷量需求普遍在2匹以上，且大多数采用柜式室内机，这两种情况对空调机位的要求是不一样的，制冷量大的空调机位要求也大，一般来说，柜机的机位尺寸要求比挂机要大一些。
卧室空调普遍采用挂式，位于高位，从缩短冷媒管长度减少冷量散失考虑，室外机应尽量接近室内机，因此室外机也应处于高位。而客餐厅普遍采用柜式室内机，处于低位，其室外机也应处于低位。目前比较常见的是卧室空调室外机机位置于飘窗顶，而柜式空调的室外机机位大多数是在楼层标高处单独设室外机设备平台，另外还有一种设在窗侧面的空调机位布置形式。不管哪种布置形式，都需要妥善解决噪音、散热和冷凝水的问题，这是最基本的要求。
住宅空调机位的尺寸研究

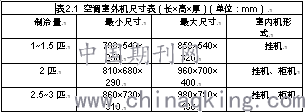

空调机位的尺寸与空调室外机的规格是相关联的，空调室外机规格越大，对机位空间的需求自然越大，通过对市场销售份额前十名的空调厂家主推产品进行调查和数据统计得出表2.1如下：
.png)
以下将根据空调机位布置形式的不同分三种情况来讨论空调机位的尺寸：
1、飘窗顶空调机位
.png)
空调机位的尺寸计算公式如下：
长度L =找平20+保温层0～100+找平0～20+间隙100+空调机长l+间隙100+空调机长l+间隙100+百叶厚38+百叶安装42
深度D =找平20+保温层0～70+找平0～20+间隙70+空调机深d+间隙30+百叶厚38+百叶安装42

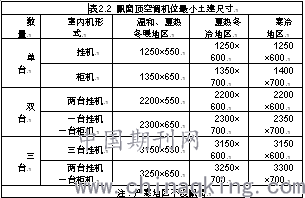

在保证最大尺寸的室外机可以安装的前提下，通过计算得出结果如下表：
2、
.png)
3、室外设备平台
.png)
空调机位的尺寸计算公式如下：
长度L=铁艺栏杆挡水80+找平20+保温层0～50+抹灰0～30+间隙100+空调机长l+间隙100+空调机长l+间隙50+冷凝水立管50+间隙50+抹灰0～30+保温层0～50+铁艺栏杆挡水80
深度D=找平20+保温层0～100+抹灰0～30+间隙70+空调机深d+间隙30+抹灰0～30+保温层0～50+铁艺栏杆挡水80

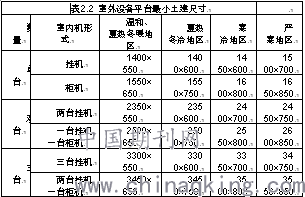

在保证最大尺寸的室外机可以安装的前提下，通过计算得出结果如下表：
4、
.png)
5、窗侧空调机位
6、
7、
8、
.png)
9、空调机位的尺寸计算公式如下：
10、长度L=找平20+保温层0～100+找平0～20+间隙50～100+空调机长l+间隙50+冷凝水立管50+间隙50+找平20+保温层0～100+找平0～20
11、深度D=找平20+保温层0～100+找平0～20+间隙50～70+空调机深d+间隙30+百叶厚38+百叶安装42

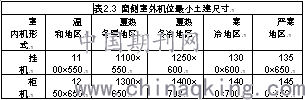

12、在保证最大尺寸的室外机可以安装的前提下，通过计算得出结果如下表：
13、
.png)
14、本节计算中温和地区和夏热冬暖地区保温层厚度按0计算，夏热冬冷地区按15~35mm、寒冷地区按25~70mm、严寒地区按80~100mm计算。因不同的材料传热系数不同，所需保温层厚度也不一样，最终应以节能计算书为准。
15、空调机位的预留洞口
16、空调机位预留洞应结合室内机统一考虑，一般而言，洞口位于室内机下方，距离室内机100~150mm比较适宜，既能保证管道弯折的弧度，不至于“瘪管”，又能保证室内露管较短，安装效果较好。
17、预留洞口应预埋钢套管，直径已80mm为宜，且应向室外找坡，建议套管两端高差不小于20mm，有利于冷凝水排出。
18、结语
19、空调机位虽然不是住宅套内空间，甚至都不计入建筑面积，但是对人们生活的影响还是随处可见的，有许多因为空调安装影响建筑外部形象，其实都是相关设计考虑的不够周到产生的。对空调机位的设计研究，是提高住宅精细化设计水平的课题之一，本文作为日常工作的一点总结，愿为引玉之砖，请大家共同努力提升住宅设计水平，为人们创造更好的生活空间。
20、作者简介：杨伟，海南中电工程设计有限公司，海南省海口市美兰区，570208。
