摘要：本文重点介绍了一起因雷击事故所造成的电压互感器击穿故障分析，通过实际的具体案例进行分析，从而为后续类似故障的解除与检修提供实际的案例参考。
关键词： 雷击；电压互感器；击穿；故障；分析
一 现场情况
某水源地配电室为无人值守的配电室，6kV运行方式：6kV母联分位、6kVⅠ段进线合位、6kVⅡ段进线合位，属于典型的单母分段暗备投运行方式。因此站现在作为中转站，机泵未开，负荷很小。
2019年8月1日16点49分出现雷雨天气，23点35分，变电运行总监控室通知水源地运维人员监控显示6kV I 段保护装置均显示装置报警、接地告警、PT断线等故障信息。

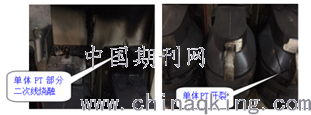

运维人员到现场检查发现，6kV 系统B相接地，6kV母联在合位、 6kVⅠ段进线在分位、6kVⅡ段进线合位，6kV I段PT手车有焦糊味，经请示电调将6kV I段PT手车拉至柜外，检查发现手车单体PT开裂、损毁，单体PT部分二次线烧融。如图：
.png)
采用拉路法查找接地点，将6kV井群区架空3#线停电后，接地消失，落实安全措施后对井群区架空3#线进行分段、逐级登杆检查，发现线路末端杆B相避雷器击穿接地。如图：
.png)
二 原因分析
根据继电保护动作情况及故障信息，以及水源值班人员及附近牧民信息反馈情况，判断故障发生过程如下：
8月1日16:49:52，井群区架空3#线遭到雷击,线路末端杆B相避雷器击穿接地，6kV I段馈线保护均报“接地报警”，6kV I段B相接地运行，变电运行总监控室运行人员没有注意到相关信息，23:35:28，水源地再次出现响雷，6kV I段因电压升高PT损毁失效, 6kV I段PT断线造成BZT采样无压，因事故发生阶段负荷很小满足BZT无流条件，6kVBZT动作跳6kV I段进线，合6kV母联。
因此，本次故障的原因为两次雷击造成系统接地，电压升高导致PT损毁。
三 改进措施
（1）委托专业设计单位，采用增加避雷器等有效手段，提高架空线路防雷能力，并消除雷电冲击波对配电室内设备的影响。
（2）提高变电运行人员技术水平及责任心，发现问题及时汇报。异常天气加强对偏远地区、高处电气设备的巡检，对设备接头、电缆头、避雷器等连接处要重点检查，发现异常及时进行处理。
（3）该站目前负荷过小，退出BZT保护，防止事故扩大化。
