应急照明系统研究徐少杰

发表时间：2020/9/3 来源：《基层建设》2020年第13期作者：徐少杰

[导读] 摘要：本文介绍应急照明系统的分类并对疏散照明、安全照明、备用照明的灯具布置作出说明。

        中煤科工集团北京华宇工程有限公司北京 100120
        摘要：本文介绍应急照明系统的分类并对疏散照明、安全照明、备用照明的灯具布置作出说明。从照度、压降的角度着手，对应急照明系统进行研究计算，分析差别原因，选出合适的灯具、安装高度与安装间距。
        关键词：应急照明系统;照度计算;压降计算;灯具安装
        1.概述
        应急照明是消防安全系统中重要的组成部分，与人身、设备、建筑物等的安全密切相关。当日常生活中的照明电源突发性中断，特别是当建筑物内发生火灾或者其他灾害而导致照明设备无法继续工作时；应急照明对人员疏散、人身安全、生产继续等提供了可靠保障。随着对消防安全的重视不断提高，必将对应急照明系统的可靠性、经济性、合理性上提出更高的要求。
        2.应急照明系统分类
        应急照明一般使用荧光灯、LED等发光光源。LED作为高发光、低能耗的新兴灯具，已被广泛的推广使用。本文针对照度与压降进行研究，所选灯具为LED型。
        消防应急灯具按照供电形式的不同，分为自带电源型与集中电源型；按照应急控制方式的不同，分为非集中控制型与集中控制型[1]。本文将消防应急照明系统分为4类：
        第一类为自带电源集中控制型；第二类为自带电源非集中控制型；第三类为集中电源集中控制型；第四类为集中电源非集中控制型。
        集中控制型系统是由应急照明控制器集中控制并显示应急照明集中电源或应急照明配电箱及其配接的消防应急灯具工作状态的消防应急照明和疏散指示系统；非集中控制型系统是由应急照明集中电源或应急照明配电箱分别控制其配接消防应急灯具工作状态的消防应急照明和疏散指示[2]。
        应急照明配电箱是为自带电源型消防应急灯供电的供电装置；应急照明分配电装置是为应急照明集中电源应急输出进行分配电的供电装置[3]。
        从控制管理性和经济性两方面综合考虑，应急照明系统选择集中电源集中控制型。应急照明控制器引入电源为220V消防电源，引出CAN通讯线至应急照明集中电源；应急照明集中电源引入220V消防电源和CAN通讯线，引出CAN通讯线和DC36V直流电源至分配电装置。分配电装置引入CAN通讯线和DC36V直流电源线，引出无极性二总线至疏散指示灯。应急照明系统组网方案图如图一：

        图一：应急照明系统组网方案图
        3.应急照明灯具设置场所和部位
        应急照明分为疏散照明、安全照明、备用照明。疏散照明是用于确保疏散通道被有效地辨认和使用的应急照明；安全照明是用于确保处于潜在危险之中的人员安全的应急照明；备用照明是用于确保正常活动继续或者暂时继续进行的应急照明。
        3.1.疏散照明
        疏散照明分照明与指示标志两部分，疏散照明选取7W 850lm的LED直流灯具；疏散指示标志选0.6W的LED直流灯具。
        3.2安全照明
        安全照明灯具可采用正常照明灯具，在火灾时应保持正常照度。
        3.3备用照明
        备用照明灯具可采用正常照明灯具，在火灾时应保持正常照度。备用照明灯具由正常照明电源和消防电源专用应急回路互投后供电。
        4.应急照明系统照度计算
        应急照明系统的照度计算包括备用照明（安全照明）与疏散照明。
        4.1备用照明（安全照明）照度计算
        备用照明和安全照明的照度是指工作面上平均水平照度值，计算方法采用平均照度法。

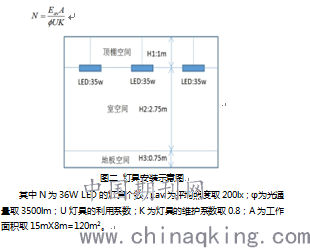

        备用照明照度计算以室长15m、宽8m、高4.5m为例，室内表面反射比分别为：顶棚0.7、墙面0.5、地面0.1，按清洁环境选择灯具维护系数为0.8，采用36W LED照明灯具，光通量为3500lm，灯具安装高度3.5m，要求距地面0.75m高的工作面配电室平均照度为200lx。灯具安装示意图如图二所示：
        照度计算公式：

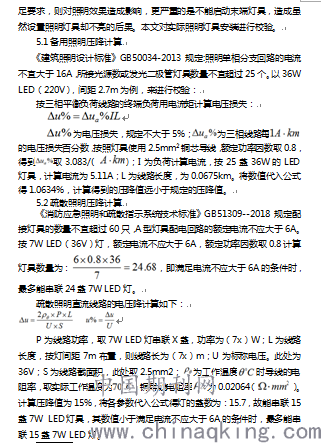

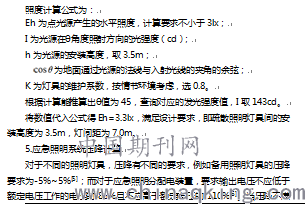

        6.总结
        应急照明系统作为建筑物不可缺少的一部分：其备用照明、安全照明、疏散照明需要根据实际情况：灯具的功率、灯具的光通量、灯具的照射强度、灯具的安装高度以及灯具的安装距离等因素进行计算校核，才能够得到较为理想且符合国家规定的方案。本文从光照强度和电压损失两方面对应急照明系统的设计进行分析与计算。
        参考文献：
        [1]黄剑雄.智能应急照明和疏散指示系统设计探讨[J].电气防火, 2016, 35(10):643-650.
        [2]逯霞.消防应急照明控制综述[J].建筑电气, 2013, 32(2):30-34.
        [3]杨文娟.智能消防应急照明及疏散指示系统的特点与应用[J].技术园地, 2016, 10(2):86-90.
        [4]邹越华.火灾应急照明设计探讨[J].电气防火, 2013, 32(7):458-464.
        [5]杨皞.集中控制型消防应急照明系统设计探讨[J].建筑电气, 2018, 37(5):71-78.
        [6]王志强.工业与民用供配电设计手册.(第四版)[M].北京:中国电力出版社:刘屏周，2016年.462-463.
