摘要：液压刮壁器是一种清除井下套管内壁沙土、水泥、划痕、石蜡、毛刺以及其他附着物，保护套管内壁的清洁，以利所有钻井工具的正常作业。它的优点在于可以与钻磨铣工具一起入井，在钻磨铣完成后可以采用投球的方式打开液压刮壁器的刮刀，开始作业，节约大量起下钻时间。
关键词：液压刮壁器；套管
1 结构说明

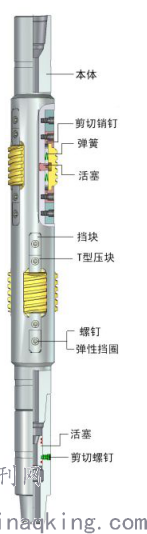

液压刮壁器所有零件都用优质合金结构钢制造而成，其结构如图所示，主要由两部分组成，刮削器部分和滑阀部分，刮削器部分由以下零件组成：1.本体；2.限位块；3.T型压块；4.剪切销钉；5.刮刀体；6.弹簧；7.活塞；8.螺钉组成。滑阀部分由以下零件组成：1. 本体；2.活塞；3.剪切螺钉；4.钢球组成。结构如图所示：
2 设计标准
本产品设计执行标准：《SY/T5110-2000》
本体热处理硬度：≥285HB
机械性能满足：抗拉σb≥600Mpa
屈服σ0.2≥355Mpa
.png)
伸长率δ5≥16% 冲击功Akv≥54J
最大刮削48IB/FT（φ323），最小刮削61IB/FT（φ317.9）
3 工作原理
液压刮壁器在未刮管时，刮刀处于未打开位置，全部缩回本体内，当需要进行刮管时，向钻井管柱内投入钢球，使钻柱内孔形成密闭空间，然后开始打压，当压力达到18MPA时剪切销钉剪断，刮刀体张开，这时继续打压，当压力达到24MPA时剪切螺钉剪断，滑阀活塞向下移动，即可使你讲建立正常循环，此时即可进行刮管作业。
4 使用方法
4.1根据套管内径选定合适的液压刮壁器；
4.2拧紧各螺纹后液压刮壁器随其他工具一起入井，当需要刮管时，投球打压后进行刮管作业。
4.3待循环正常后，将工具下放，上提，如此反复进行刮管作业。
4.4当指重表无任何显示，即下放悬重不降，上提悬重不升，表明已刮削干净；
5 维护与保养
1、出井后用高压水枪将工具水眼、外圆及刮刀块冲洗干净，不要长期存放，以免刀片锈蚀；
.png)
2、拆卸后检查各零件，如果发现弹簧损坏或者有残余变形（自由高度明显减少）的必须更换新的。
3、各主要零件应作探伤检查。组装时，各螺纹部位涂优质润滑脂，其它部位涂足够的防锈油，使刮削器处于良好的状态待用。（安装刮刀块方法见下图）

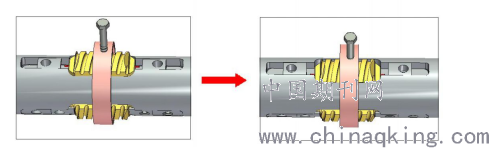

①将刮刀块压入体内。
.png)
②用销钉和T型压块将刀片固定。
.png)
参考文献：
［1］SY/T5110-2000，套管刮削器
［2］钻采工具手册，周全兴 主编.
