摘要：可回收投入式止回阀是一种钻柱内防喷器。该工具带有一个就位接头。连接在钻柱需要的部位下入井内，以便止回阀总成就位。可回收投入式止回阀是一种单流阀，能在井涌时防止回流，适用大多数常规钻井，允许液体向下注入循环井。该阀能在钻探中控制压力，明显改善和简化井控。只要投入就能自动地在就位接头处就位，操纵方便，从而达到防喷的目的，除此之外，此止回阀与以往投入式止回阀拆卸相比可节省大量人力物力。
关键词：防喷器，可回收投入式止回阀；
2 结构与原理
2.1 结构
投入式止回阀由就位接头和止回阀总成二大部份构成（见图）。止回阀总成包括底座、帐套、芯轴、密封体、钢球、球座、弹簧、弹簧座等。就位接头与钻柱连接下入井内，在未投入止回阀总成时作为钻柱上的一个接头。
.png)

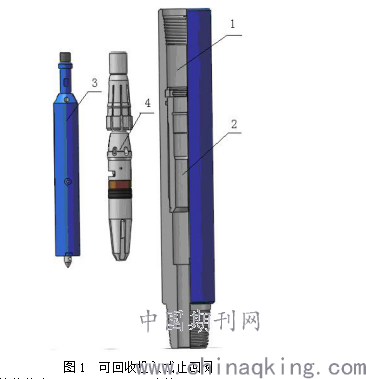

图1 可回收投入式止回阀
1.就位接头 landing sub 2.内筒 Internal cylinder
3.回收装置Retrievable equipment 4. 止回阀总成 Check valve assemble
2.2 原理
当井下高压流将要降临或已经发生，将止回阀总成从钻杆水眼内投入（也可以开泵送下），止回阀总成运动到就位接头内部的内筒处被阻止下行。当受到高压流上涌时，阀的帐套被就位接头内的内筒阻止上行，同时密封体就位，同时钢球堵死止回阀的回流内通道，该阀可承受10000psi压力，实现防喷。

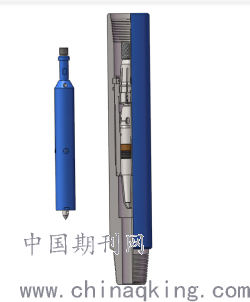

结构如图所示：
.png)
2.3 设计标准
本产品设计执行标准：《GB/T25429-2019》
本体热处理硬度： 285HB-341HB
机械性能满足：抗拉σb≥965Mpa
屈服σ0.2≥827Mpa
伸长率δ5≥13%
冲击功Akv≥54J
3 使用方法
3.1 就位接头是联结在钻柱需要的部位上，下入井内随同钻柱工作。止回阀总成应仔细检查保证完好并存放在钻台上，当有井涌的预兆或井涌已降临，立刻卸开方钻杆将止回阀总成投入钻杆水眼内，开泵送下就位，井下向上喷射的高压流就会被阻止。
3.2 止回阀总成下投时必须是弹簧底座在上端向下投入。
3.3 当起钻时允许就位接头顶部连接螺纹被打开，使用回收装置下入止回阀总成的处回装置用力向下，此时帐套内缩，当听到咔嗒声后，回收装置与止回阀总成接触。用力向上提回收装置，即可将阀芯取出。
注意事项：1）阀芯总成与本体配套使用，不能混淆。
2）经常检查止回阀总成，如有刺痕或损坏，立即更换
3）止回阀总成应远离腐蚀性物品，如酸或碱
4）经常检查止回阀总成，以防堵塞。
5）使用此止回阀须确认整个钻柱最小水眼，满足使用要求方可使用；
3.4 可回收投入式止回阀最高使用温度82℃。
4 维护与保养
4.1 工具从井内取出应冲洗干净，完全拆卸检查，并进行磁粉和超声波探伤检查，
4.2 止回阀总成应妥善保管，使用前检查内壁不得有伤痕，检查阀芯总成等是否缺陷，密封是否完好。
注意事项：橡胶件储存期限为一年，应避免光照，密封件如果超出年限应及时更换。
参考文献：
［1］GB/T25429-2019，石油天然气钻采设备 钻具止回阀
［2］钻采工具手册，周全兴 主编.
