摘要：本工程通过在施工过程中对外墙外保温系统施工应用研究与分析，结合具体工程实例介绍了无机保温砂浆的施工思路、步骤及控制措施，掌握施工工艺及玻化微珠保温砂浆的一般知识，从而得出玻化微珠保温砂浆的优势，为类似工程提供借鉴。
关键词：无机材料；玻化微珠；绿色建筑；施工工艺
一、引言
目前，随着国家发展策略的改变和城市化进程的加快，建筑业对工程的施工进度和工程品质提出了更高要求。绿色建筑的提出，绿色建筑所要求的“能源节约，环境保护”已经成为建筑行业的一项新指标，外墙外保温系统材料使用也受到越来越多的关注。我国近年来所使用过的以聚苯材料为代表有机保温材料虽然导热系数低、隔热保温性能优良，但是该种材料仍存在着一定的弊端。如聚苯板类保温材料环保性能差、整个体系易燃，高温和燃烧的情况下会产生脱落收缩，发生火灾时散发出有毒气体，燃烧会以液体形式流淌，极易出现火势蔓延情况。且该种材料耐候性较差，使用年限较短，不能与结构同步。胶粉聚苯颗粒类保温砂浆虽施工工艺简单且可循环使用，但该种材料易产生空鼓、开裂的情况时有发生项目的竣工验收前需进行大量修补，为成本、工期增加一定负担，现场使用时需自行配比，材料的保温性能的稳定性得不到保证。而无机保温砂浆作为一种无机保温材料，以其优良的性能避免有机材料所存在的问题。无机保温砂浆保温隔热性能基本满足国家对地区建筑节能的规定，在满足节能规定的同时，施工方便、价格低廉，因此深受投资方和施工单位的欢迎。膨胀玻化微珠保温砂浆作为一种单组分的无机保温砂浆它具有优良的保温隔热性能和抗老化、耐候及防火性能，其强度高，粘结性能好，无空鼓、开裂现象，现场施工加水搅拌即可使用，可直接施工于干状墙体上。
二、工程概况
碧桂园·江山印项目位于江山市莲花山工业园区，汇源路以南，清湖大道以西地块，交通便利。项目总规划用地面积为51117平方米，总建筑面积约144308.00平方米，包含地上总建筑面积约112233.00平方米，地下总建筑面积约32075.00平方米,共12栋住宅楼，其中3栋18层，9栋24层，地下一层，周圈部分一层商铺，结构形式为框架剪力墙结构。
本工程节能保温承包范围：屋面、地下室分别采用 65mm 厚、70mm厚 XPS 挤塑保温板保温; 外墙采用膨胀玻化微珠保温砂浆系统外保温，3-24层外墙饰面为涂料，1、2层外饰面为陶瓷薄板，利于环保，便于推广应用。
三、膨胀玻化微珠的简介
（一）玻化微珠外墙保温系统
玻化微珠保温系统以玻化微珠干混保温砂浆为保温层，在保温层面层涂抹一层具有防水抗渗、抗裂性能的抗裂砂浆，与保温层复合形成-个集保温隔热、抗裂、防火、抗渗于一体的完整体系。该系统不仅具有良好的保温性能，同时只有优异的隔热、防火性能旦能防虫蚁噬蚀，属新型建筑保温材料，己有大量的工程实践。
玻化微珠保温系统适用于多层及高层建筑的钢筋混凝土、加气混凝土、砌块、烧结砖和非烧结砖等围护墙的内、外保温抹灰工程，以及地下室、车库、楼梯、走廊、 消防通道等防火保温工程，也适用旧建筑物的保温改造工程。
（二）、玻化微珠保温砂浆研制机理
1.玻化微珠的特性

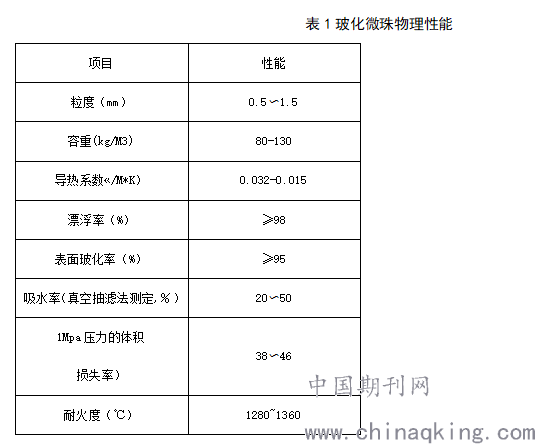

轻骨料玻化微珠是一种无机物玻璃质矿物材料，是由火山岩粉碎成矿砂，经过特殊膨化烧法加工而成，产品呈现不规则球状体颗粒，内部为空腔结构，表面玻化封闭，理化性能稳定，具有质轻、隔热防火、耐高低温、抗老化、吸水率小等优度特性。可替代粉煤灰漂珠、玻璃漂珠、普通膨胀珍珠岩、聚苯颗粒等诸多传统轻质骨料在不同制品中的应用，是一种环保型高性能无机轻质绝热材料。玻化微珠的物理性能见表1。
.png)
玻化微珠作为建筑保温材料可以弥补用聚苯颗粒和普通膨胀珍珠岩作轻质骨料的 其他传统保温材料中诸多缺陷和不足，可以克服膨胀珍珠岩的吸水性大、易粉碎、在搅拌中体枳收失率大、产品后期保温性能降低和易空鼓开裂等不足之处，同时乂弥补了聚笨颗粒有机材料易燃、防火性能差、高温产生有害体和耐老化性耐候性低等缺陷。可广泛用于建筑节能、化工填料、科技农业、耐火材料和防火吸音等行业，后续的应用领域也十分广泛。
四、本工程案例中外墙保温系统的构造
本工程外墙外保温系统由界面层、无机膨胀玻化微珠砂浆保温层、抗裂砂浆层及饰面层组成。首先用界面砂浆粉刷找平基层墙体，用 30 mm 厚膨胀玻化微珠无机保温砂浆形成保温层，然后刮抗裂砂浆，铺贴玻纤网格布(或钢丝网)，在玻纤网格布(或钢丝网) 上再刮面层砂浆形成保护层，干燥后，涂滚(喷涂)涂料或铺贴面砖形成饰面层。其保温系统构造图见图 1。
五、外墙保温施工工艺及操作与质量控制要点
（一）施工工艺
涂料饰面外墙外保温的工艺流程如下: 基层墙体处理、验收→ 吊垂线、套方、弹抹灰厚度控制线( 块) →做灰饼、冲筋、护角→墙体基层刷界面砂浆→配置保温砂浆→保温砂浆施工→保温砂浆养护→ 保温层验收→抹底层抗裂砂浆→压入耐碱玻纤网格布或镀锌钢丝网(安装锚固件) →抹面层抗裂砂浆→验收→涂料饰面施工。
.png)

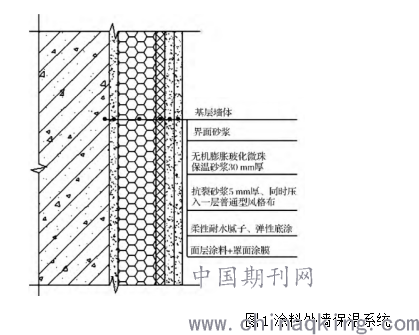

图1涂料外墙保温系统
（二）操作与质量控制要点
1、基层墙面处理：先用钢丝刷清除基层墙面浮灰、油渍等，再用软刷清扫干净。门、窗框四周应用保温砂浆分层墳塞密实，保温层包裏窗框尺寸控在10~20 mm。
2、吊垂直、食方、弹抹灰厚度控制线:根据保温层厚度要求弾出抹灰控制线。
3、涂刷界面砂浆：用滚刷或扫帚蘸取界面砂浆均匀涂刷于墙面上，不得漏刮，拉毛不宜太厚。配好的料注意防晒避风，一次配制应在可操作时间内用完。
4、做灰饼、冲筋：用稍干的玻化微珠保温砂浆做灰饼、冲筋。
5、抹玻化微珠保温砂浆：玻化微珠保温砂浆应在界而砂浆干燥固化前分数遍成活。
（1）第一遍抹灰：应在涂刷界而砂浆后的基层墙体上，用配好的玻化微珠保温砂浆 压抹，抹灰厚度不宜大15mm，使砂浆均匀密实覆盖墙壁而。玻化微珠保温砂浆抹上墙与墙粘住后，不宜反复赶压。
（2）第二遍抹灰：当抹灰厚度大于15mm时，应分数次抹涂。待上-遍抹灰硬化后 即可进行下一遍抹灰，最后一遍抹灰厚度应达到灰饼、冲筋的厚度，用大杠搓平。门 窗、洞口垂直度、平整度达到规范规定要求后，再在表面进行找平压实。
（3）保温层验收：抹完保温层后，用检测工具进行检验，保温层应垂宜、平 整、阴阳角方正、顺直，对不符要求的墙面，应进行修补。
（4）抹抗裂砂浆时压入耐碱网格布：在保温层固化干燥后，用铁抹子在保温层上抹抗裂砂浆，厚度要求5mm,不得漏抹，在刚抹好的砂浆上用铁抹子压入裁好的耐碱网格布，要求耐碱网格布竖向铺贴并全部压入抗裂沙浆内。耐碱网布不得有干贴现象, 粘贴饱满度应达到100%,搭接宽度不应小于100 mm,两层搭接网布之间要布满抗裂砂浆，严禁干茬搭接。在门窗口角处洞口边角应45°斜向加铺一道耐碱网布，耐碱网布尺寸宜为 400 mm X300mm。
.png)

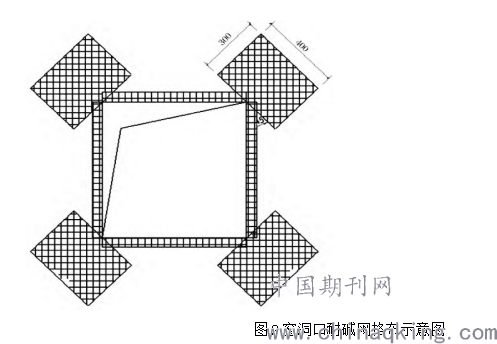

图2窗洞口耐碱网格布示意图
（6）加强层做法：首层外保温的阳角，应用耐碱网布护角处理。其余各层阴角、阳的以及门窗洞U角各部位用耐碱网布搭接增强。
1.成品保护
（1）分格线、门窗框、管道、槽盒上残存砂浆，应及时清理干净。严禁蹬踩窗台。
（2）移动吊篮、翻拆脚手架时，在已抹好的墙面、门窗洞口、边、角、垛处应采取保护措施。
（3）玻化微珠保温砂浆在凝结前应防止快干、水冲、撞击、振动和受冻。
（4）严禁使用过时灰。
（5）各抹灰层硬化前禁止水冲浸泡、撞击和挤压。
（6）施工人员应遵守安全规程。施工人员应经过培训上岗。
六、结束语
在绿色建筑施工中采用膨胀玻化微珠保温砂浆主要是因为该材料是单组分的无机保温砂浆，操作便捷，且其特性优良，保温隔热性能、抗老化、耐候及防火性能好，粘结性高，抗风压能力强，空鼓、开裂现象少，也适应当前节能环保的社会环境，社会使用度极高。因此施工中仅需定期对施工人员进行交底，使工人了解掌握玻化微珠保温砂浆的特性及施工环境、施工工艺、质量控制等标准，方可直接投入使用。
参考文献
[1]邵炜星，王少文.新型外墙外保温材料玻化微珠在绿色建筑中的应用研究[J].信息化建设，2016（144）
[2]张卫.无机膨胀玻化微珠保温砂浆的特性及其在住宅外墙保温中的应用[J]》浙江建筑，2014.31（8）
